Overlap
|
Araç Çubuğu |
Menü |
|---|---|
|
|
Düzenle Nesneler > Çakışma'yı seçin |

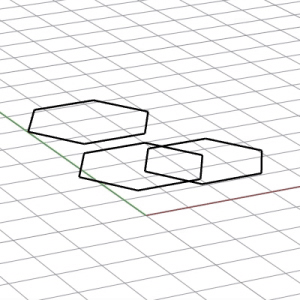

Overlap komutu, belirli bir mesafe içindeki çoğalt noktalarını ve tamamen veya kısmen örtüşen eğrileri bulur ve yedek geometriyi seçer veya siler.
-
Yüzeyler ve katılar desteklenmez.
-
Nesneler, mevcut Görünüm Penceresi'in Çalışma Düzlemi üzerindeki projeksiyonları kullanılarak karşılaştırılır. Amaçlanan 2-B düzlem ile hizalanmış bir paralel görünüm kullanın ve 3-B'de yığılmış geometriyi kontrol ederken Perspektif Görünüm Penceresi kullanmaktan kaçının.
Adımlar
-
Çakışmaları bulmak için noktaları ve eğrileri seçin.
-
Örtüşmeyi Seçenekler ayarlayın.
Options
Bindirme Mesafesi
Geometrinin üst üste bindiği kabul edilen maksimum mesafeyi ayarlar.
-
Küçük bir örtüşme mesafesiyle başlayın ve neredeyse örtüşen geometri bulunmadığında bu mesafeyi kademeli olarak artırın.
-
Daha küçük bir değer, geometrinin daha yakından çakışmasını gerektirir. Daha büyük bir değer, birbirinden daha uzak olan ancak istenmeyen sonuçlara yol açabilecek geometriyi algılar.
Mode
Tüm eğriler arasında mı yoksa eğri segmentler arasında çakışmaların mı bulunacağını belirtir.
Bütün Eğriler
Yalnızca tüm uzunlukları çakışan eğrileri bulur. Bir eğri yalnızca tam uzunluğu üst üste bindiğinde tanımlanır. Kullanım Segments Kısmi örtüşmeleri bulma modunu kullanın.
Segments
Tam örtüşmeleri olmayan eğrilerden örtüşen kısımları bulur.
Kilitli
Kilitli nesnelerin örtüşme karşılaştırmalarına nasıl katılacağını kontrol eder.
Ignore
Kilitli nesneleri karşılaştırmanın dışında bırakır.
Participate
Karşılaştırmaya kilitli nesneleri dahil eder.
Exclusive
Karşılaştırmaya kilitli nesneleri dahil eder ancak seçili nesneler arasındaki çakışmaları hariç tutar.
Çakışmaları Sil
Çakışmaları seçmek yerine siler.
Yalnızca eşleşen nesneleri karşılaştırın
Color
Yalnızca eşleşen ekran renklerine sahip nesneleri karşılaştırır.
Print Renk
Yalnızca eşleşen yazdır renklere sahip nesneleri karşılaştırır.
Katman
Yalnızca aynı katman üzerindeki nesneleri karşılaştırır.
Linetype
Yalnızca eşleşen çizgi tiplerine sahip nesneleri karşılaştırır.
Linetype Ölçek
Yalnızca çizgi tipi ölçekleriyle eşleşen nesneleri karşılaştırır.
Print Ağırlık
Yalnızca yazdır ağırlıklarıyla eşleşen nesneleri karşılaştırır.
Ayrıca bkz.
SelDup
Geometrik olarak aynı nesneleri seçin.
