Kontrol Noktaları

kontrol noktaları, bir eğrinin şeklini belirler. Tipik olarak, eğrinin her noktası, kontrol noktaları sayısının ağırlıklı toplamı alınarak hesaplanır. Yönetim parametresine göre her noktanın ağırlığı değişken. d derecesinin bir eğri'sı için, herhangi bir kontrol noktası'nin ağırlığı, parametre uzayının d+1 aralıklarında yalnızca sıfırdan farklıdır. Bu aralıklar içerisinde ağırlık, d dereceli bir polinom fonksiyonuna (temel fonksiyonlara) göre değişir. Aralıkların sınırlarında, temel fonksiyonlar düzgün bir şekilde sıfıra gider, düzgünlük polinomun derecesine göre belirlenir.

Daha fazla kontrol noktaları eklemek belirli bir eğriye daha iyi bir yaklaşım sağlar, ancak yalnızca belirli bir eğri sınıfı sonlu sayıda kontrol noktaları ile tam olarak temsil edilebilir. NURBS eğriler ayrıca her kontrol noktası için bir skaler ağırlığa sahiptir. Bu, kontrol noktaları sayısını gereğinden fazla yükseltmeden, eğri şekli üzerinde daha fazla kontrole izin verir. Özellikle tam olarak temsil edilebilecek eğriler kümesine daireler ve elipsler gibi konik bölümler ekler. NURBS'deki rasyonel terimi bu ağırlıkları ifade eder.

Üç boyutlu kontrol noktaları, 3 boyutlu modellemede bolca kullanılır; burada, 3 boyutlu uzayda bir konum olan nokta kelimesinin günlük anlamında kullanılırlar.

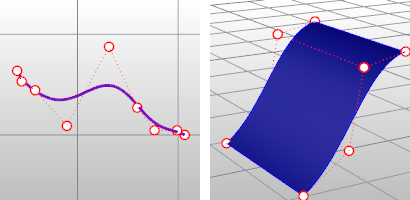

Curve kontrol noktaları (sol) ve yüzey kontrol noktaları (sağ).

eğri ve yüzey kontrol noktalarını görüntülemek için
