Layout
| Araç Çubuğu | Menü |
|---|---|
|
|
görünüm ve Düzen Başlığı Düzen > Yeni Düzen |
Layout komutu, bir yazdır düzeni Görünüm Penceresi oluşturur.
Bir düzen Görünüm Penceresi, bir yazıcıya veya PDF gibi bir dosyaya gönderilecek kağıt sayfasını temsil eder. Layouts modelin çeşitli görünümlerini ve başlık blokları ve notlar gibi ek açıklamaları içerebilir.
İki tür Görünüm Pencereleri farklı işlevler sağlar: modeli Görünüm Pencereleri ve düzen Görünüm Pencereleri.
içinde modeli Görünüm Pencereleri, uygun birimler ve hassasiyeti kullanarak yüzey veya katı modelinizi oluşturun.
içinde düzen Görünüm Pencereleri, modelinizin bir veya daha fazla ayrıntısını yerleştirin ve üretim notları, malzeme listesi, genel notlar, başlık blokları, mühürler ve ölçek çubukları gibi yazdırılan sayfaya açıklama ekleyen bilgileri ekleyin.
Bunlara Görünüm Pencereleri modelleme alanının altındaki sekmelerden erişilebilir. ViewportTabs komutu sekmeleri açar ve kapatır.
Kullanım Kılavuzu - Mimari Çizimler
Detay görünüm Pencereleri
Düzen Görünüm Pencereleri şunları içeriyor detay görünüm Pencereleri bu...
-
modelin farklı görünümlerini görüntüleyin.
-
sahip olmak Görünüm Penceresi Özellikler bir detay aktif hale getirildiğinde erişilebilir.
-
sahip olmak Nesne Özellikleri bir detay seçildiğinde erişilebilir.

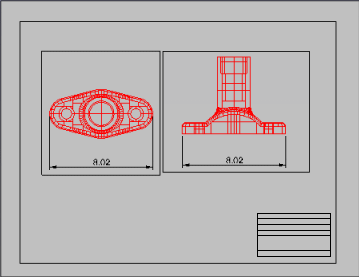

renk, genişlik... dahil Görünüm Penceresi kenar ayrıntısının Hayır Print ayarlandı Nesne Özellikleri.
-
geçerli katman üzerinde oluşturulur.
-
yalnızca dikdörtgen olabilir. Kendi şeklinizi tanımlamak için...
Yeni Düzen
İlk ayrıntı sayısı
sayısı Ayrıntılar yeni bir düzen başlatmak için 1'den 4'e kadar olabilir.
Sayıların açıklamaları, başlangıçtaki Ayrıntıların varsayılan görünümlerini gösterir.

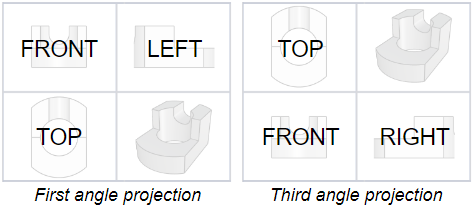

Yeni bir 4 görünüm düzeni birinci veya üçüncü açılı projeksiyonla başlayabilir.
Printers
Yapılandırılmış yazıcılar listesinden hedef yazıcıyı seçin.
Size
Yazıcının desteklediği bir kağıt boyutu seçin.
Orientation
Portre / Manzara
Yönü ayarlar.
Genişlik / Yükseklik
Kağıdın boyutunun yanı sıra düzenin genişliğini (x uzunluk) ve yüksekliğini (y uzunluk) ayarlar. Kağıt boyutu seçilen yazıcı tarafından desteklenmiyorsa Yazıcı ayarı devre dışı bırakılır.
<İnç / Milimetre / Santimetre>
Kağıt boyutu için Units. Seçilen birim farklıysa Doküman Düzenleme Birimi, seçilen birim dönüştürülecektir.
Detay Aralığı
Detay görünüm dikdörtgenleri arasındaki boşluğu ayarlar. Sıfır değeri, detay görünümlerini yan yana yığınlar.
Adımlar
- Yeni Düzen iletişim kutusunda kutu, Seçenekler öğesini belirtin.

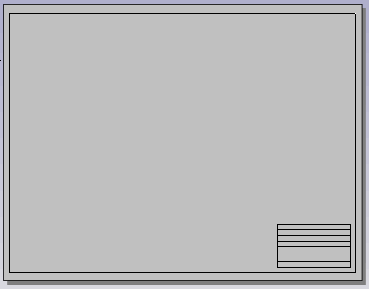

- Bir kenarlık çizin veya ekle düzen üzerine bir başlık bloğu.
Proje isim, sayfa numarası, sayfa içeriği ve benzeri gibi modelle ilgili olmayan metin ekleyin.
- Add ek açıklama gibi nesneler metin ve başlık blokları.

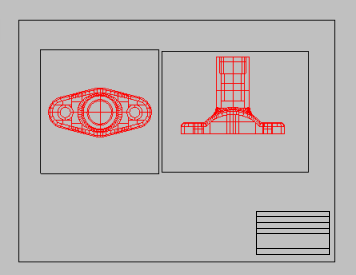

- Oluştur ayrıntılar ve bunları düzene göre düzenleyin.
- Her birinde detay modeli, yönlendirmeyi ve ölçeği görünüm ayarlayın.
- Görünüm Penceresi düzeninde metin ve boyutları ekleyin.

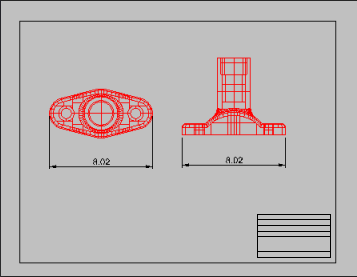

- Yazdırılan sayfadaki kenar ayrıntısının görünürlüğünü ayarlayın.
Kullanım Properties erişmek için Print GenişlikHayır Print mülk.
- Print.

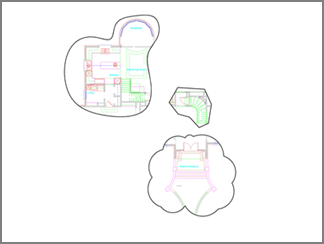

Herhangi bir şeklin düzen ayrıntılarını yapın
Düzendeki katı beyaz taramayı kullanarak herhangi bir şeklin ayrıntılarını oluşturabilirsiniz.
Adımlar
- Bir veya daha fazla ayrıntı içeren bir düzen oluşturun.
- Ayrıntıları istediğiniz gibi ölçeklendirin.
- Mizanpajda bir çizim yapın dikdörtgen sayfanın köşelerinden.
- Mizanpajda detay şeklinizi çizin.
Herhangi bir düzlemsel eğri kullanın: Circle, Curve, InterpCrv, RevCloud, Rectangle, vb.
Doğruluk için eğriyi model uzayında çizebilir ve ardından ChangeSpace Düzene taşımak için komut.
- Bir oluştur katı tarama alanı kenar çizimindeki dikdörtgeni ve detay şekillerini kullanarak.
- Kapağın rengini beyaz yapın.
- Detay adları gibi düzende istediğiniz diğer şeyleri ekleyin.
- Print.
Note
- Dönmeyi dene History açın ve ardından bir kapak açın. Sınırları uzatırsanız tarama güncellenecektir.
- Kullanım Çizim Sırası metninizi, başlık bloklarınızı ve boyutlarınızı üstte tutmak için. Aradığınız metnin veya karartmanın kapağın arkasına geçmesi sinir bozucu olabilir.
- Bir detay görünümünü taramanın önüne getiremezsiniz. Çizim sırasında taramanın üstte olma önceliği vardır.
Düzenlerde mesafe ölçülendirme
Düzen görünüm pencerelerinde, detay görünümlerdeki nesneler model alanı mesafesiyle ölçülendirilir.
Bu örnekte mavi çember düzen görünüm penceresindedir. Yarıçapı 10 birim (düzen alanı mesafesi) olarak ölçülendirilir. Kırmızı çember bir detay görünüm penceresindedir. Yarıçap ölçüsü ister detay görünüm penceresinde ister düzen görünüm penceresinde oluşturulmuş olsun, yarıçapı 100 birim (model alanı mesafesi) olarak ölçülendirilir.
İlgili komutlar
| Araç Çubuğu | Menü |
|---|---|
|
|
|
ChangeSpace komutu, nesneleri düzen ve detay görünüm Pencereleri arasında taşır veya kopyalar. Bu komutu yalnızca en azından görünüm ayrıntısına sahip olan Görünüm Pencereleri düzeninde çalışır.
Bir nesneyi model alanından düzen alanına taşımak için
- Ayrıntılı olarak görünüm, alanını değiştirmek istediğiniz nesneleri seçin.
Nesneler düzen sayfasına taşınır.
Bir nesneyi düzen alanından model alanına taşımak için
- Düzen alanındaki nesneleri seçin.
- kenar ayrıntısına tıklayarak hedef ayrıntıyı görünüm seçin.
Not: görünüm ayrıntısına çift tıklamayın.
| komut-çizgi seçeneği | |
|---|---|
|
Copy |
Nesnelerin kopyalanıp kopyalanmayacağını belirtir. RememberCopyOptions komutu seçilen seçeneğin varsayılan olarak kullanılıp kullanılmayacağını belirler. |
| Araç Çubuğu | Menü | Shortcut |
|---|---|---|
|
|
Dosya > Dosyadan İçe Aktar > Layouts 3dm Dosyasından Görünüm Düzen > İçe Aktar |
 Görünüm Penceresi sekme Ekle'ye tıklayın |
ImportLayout komutu, bir Rhino dosyasından bir veya daha fazla Sayfa Düzenleri'yi mevcut Rhino modeline aktarır.
Bu, standart başlık bloğu sayfalarının tek bir dosyada tanımlanmasına ve bu sayfaların diğer Rhino dosyalarına aktarılmasına olanak tanır.
Birden fazla Sayfa Düzenleri mevcut olduğunda, birini işaretlemek ve diğerlerini temizlemek için sağ tıklayın.
|
Araç Çubuğu |
Menü |
|---|---|
|
|
Görünüm Düzen > Dışa Aktar |
ExportLayout komutu, seçilen Sayfa Düzenleri'i 3DM, DWG, DXF ve diğer dosya formatlarına dışa aktarır.
Resim yüzeyleri, dokular, malzemeler ve doku eşlemeleri, bunları destekleyen dosya formatlarında kaydedilir.
Options
Arama
Yalnızca adlarında giriş metni bulunan Sayfa Düzenleri listelenir.
+/− Tümünü Seç veya Seçimi Kaldır
-
Dışa aktarılacak Sayfa Düzenleri onay kutularını işaretleyin.
-
tıklayın +/- tüm Sayfa Düzenleri öğelerini işaretlemek veya işaretini kaldırmak için sütun başlığı.
Düzen Name
Geçerli modeldeki Sayfa Düzenleri'ı listeler.
-
Sayfa Düzenleri öğesini artan veya azalan alfabetik sıraya göre sıralamak için başlığa tıklayın.
☐ Her düzeni ayrı bir dosyaya kaydedin
Seçilen her düzeni ayrı bir dosyaya aktarır.
Bu seçeneğin işareti kaldırıldığında, seçilen tüm Sayfa Düzenleri tek bir dosyaya kaydedilir.
Ayrıca bkz.
ImportLayout
Başka bir dosyadan bir yazdır düzenini Görünüm Penceresi içe aktarın.
| Araç Çubuğu | Menü |
|---|---|
|
|
|
CopyLayout komutu etkin düzeni yeni bir düzene kopyalar.
| Araç Çubuğu | Menü |
|---|---|
|
|
|
LayoutProperties komutu, Düzeni Düzenle iletişim kutusunu kutu açar.
Kullanım Kılavuzu - Mimari Çizimler
Printers
Yapılandırılmış yazıcılar listesinden hedef yazıcıyı seçin.
Size
Yazıcının desteklediği bir kağıt boyutu seçin.
Orientation
Portre / Manzara
Yönü ayarlar.
Genişlik / Yükseklik
Kağıdın boyutunun yanı sıra düzenin genişliğini (x uzunluk) ve yüksekliğini (y uzunluk) ayarlar. Kağıt boyutu seçilen yazıcı tarafından desteklenmiyorsa Yazıcı ayarı devre dışı bırakılır.
<İnç / Milimetre / Santimetre>
Kağıt boyutu için Units. Seçilen birim farklıysa Doküman Düzenleme Birimi, seçilen birim dönüştürülecektir.
