GeometricTolerance
|
Araç Çubuğu |
Menü |
|---|---|
|
|
Teknik Çizim Diğer Ek Açıklamalar > Geometrik Tolerans |

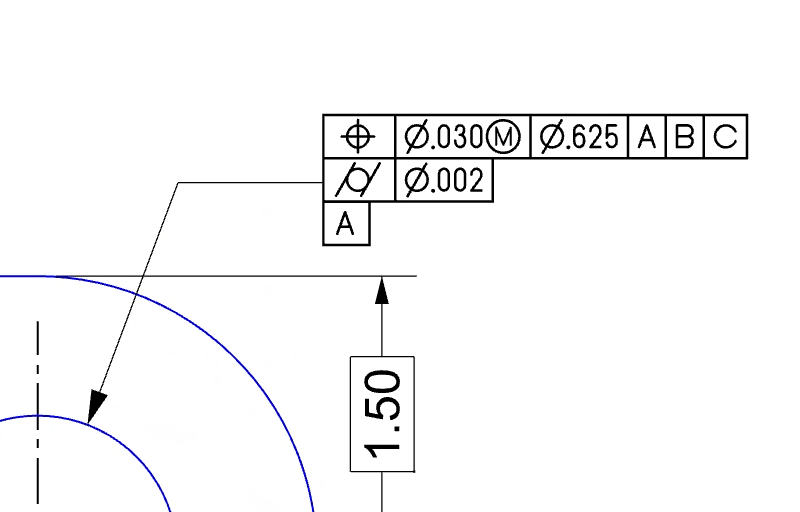

GeometricTolerance komutu, modelde bir ek açıklama metni nesne olarak geometrik-tolerans özellik kontrol çerçevesi oluşturur. Geometrik semboller, tolerans değerleri, malzeme koşulları vb. dahil olmak üzere GD&T parametrelerini tanımlayabileceğiniz bir iletişim kutusu açar. Geometrik toleranslar, parçaların kabul edilebilir sınırlar dahilinde üretilmesini ve doğru şekilde monte edilebilmesini sağlamak için çok önemlidir.
Adımlar
-
GeometricTolerance komutu komutunu çalıştırın.
-
Düzenleyicideki alanları gerektiği gibi doldurun ve ardından Tamam'ı tıklayın.
-
Özellik kontrol çerçevesini yerleştirmek için Görünüm Penceresi'da bir konum seçin.
-
Özellik kontrol çerçevelerinin görünümünü kontrol etmek için modele bir "Geometrik tolerans" ek açıklama stili eklenir. Stil, özel bir GD&T yazı tipi kullanır. Peter Kanold kutulu karakterler çizebilir, bu kutuları hizalayabilir ve geometrik toleransları doğru şekilde görüntülemek için gereken biçimlendirilmiş dizeleri oluşturabilir.
-
Çift tıklama mevcut bir özellik kontrol çerçevesi şunları çalıştırır: GeometricToleranceEdit İçeriğini düzenlemek için komut. İçeriği doğrudan Nesne Özellikleri metninde de düzenleyebilirsiniz.
|
Araç Çubuğu |
Menü |
|---|---|
|
|
GeometricToleranceEdit komutu mevcut geometrik-tolerans özellik kontrol çerçevelerini değiştirir.
-
this komutu çalıştırılır.
