Pipe

Rhino 9 kılavuzuna dön

Araç Çubuğu Menü

Solid Oluşturma

Katılar kenar çubuğu

Solid / SubD

Boru

 Geçmiş etkin

 Ekstrüzyonlar etkin

Pipe komutu, eğrilerin etrafında dairesel bir profile sahip bir yüzey oluşturur.

Adımlar

  1. Bir eğri seçin.
  2. Pick borunun başlangıcındaki başlangıç yarıçapı.
  3. eğri kapalıysa borunun yarıçapını seçin.
  4. Borunun ucundaki yarıçapı seçin.
  5. Sonraki yarıçap için bir nokta seçin veya tuşuna basın. Enter komutu sonlandırmak için.
Komut satırı seçenekleri

ChainEdges

Seçilen kenar'e dokunan yüzey kenarları seçer.

Seçilmiş kenarlar nasıl zincirlenir?

Çoklu

Birden fazla eğri seçilmesine izin verir.

Output
Yüzey

Bir yüzey kanalı oluşturur.

SubD

Bir SubD Boru oluşturur.

Çap/Yarıçap

Bir Yarıçap seçmekle bir Çap seçmek arasında Toggle.

Kalın

Borunun iki duvarının mı yoksa bir duvarının mı olacağını belirler.

Kalın adımlar

  1. Pick ilk başlangıç yarıçapı.
  2. İkinci başlangıç yarıçapını seçin.
  3. İlk uç yarıçapını seçin.
  4. İkinci uç yarıçapını seçin.

Cap

Uçların nasıl kapatılacağını belirtir.

Yok

Kapak yok.

Flat

Düzlemsel yüzey ile sınırlayın.

Round

Yarım küre yüzey ile kapak.

FitRail

Eğer eğri bir çok eğrili çizgiler ve yaylardan oluşan eğri uygun ve tek bir yüzey oluşturulur; aksi takdirde sonuç, çok eğrili bölümlerden oluşturulan birleştirilmiş yüzeylere sahip bir çoklu yüzey olur.

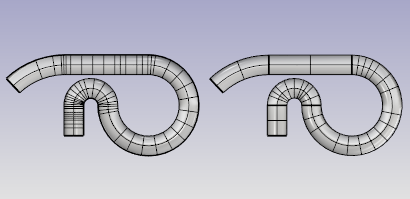

FitRail=Evet (sol) ve FitRail=Hayır (sağ).

ShapeBlending
(Yalnızca tek eğri)
Local

Boru yarıçapı uçlarda sabit kalır ve ortada daha hızlı değişir.

Global

Yarıçap bir uçtan diğer uca doğrusal olarak harmanlanarak bir yarıçaptan diğerine incelen borular oluşturulur.

WallThickness
(Yalnızca tek eğri)

Borunun içi ve dışı arasındaki mesafenin değerini belirtir.

Negatif sayılar ilk yarıçapı dış çekirdek yapar.

Ayrıca bkz.

katı nesne oluştur
