Clash
|
Araç Çubuğu |
Menü |
|---|---|
|
|
Analiz Çakışma |

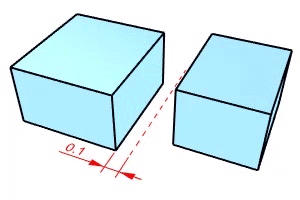

Clash komutu, iki nesne grubu arasındaki çakışmaları tespit etmek için boşluk mesafesini kullanır. İki nesne arasındaki mesafe belirtilen mesafeden küçükse dokunuldu olarak tanımlanır.
Input
- Mesh, Yüzey, Çok Yüzeyli, Ekstrüzyon, SubD
Adımlar
-
İlk setteki nesneleri seçin, Enter tuşuna basın.
-
İkinci gruptaki nesneleri seçin, Enter tuşuna basın.
-
Komut satırına bir girin boşluk mesafesi, basın Enter.
-
Click Sonraki veya Önceki çatışmalar üzerinden değerlendirmek.
Mevcut çatışmanın nesneleri vurgulanır. Küçük pembe bir kutu çatışmanın yerini gösteriyor.
-
Click Bitti veya Enter tuşuna basın komutunu sonlandırmak için.
-
Kesişen iki nesne kümesinin girişimini değerlendirmek için açıklık mesafesi negatif olabilir. normal yön Giriş nesnelerinin sayısı sonucu etkiler.
Komut satırı seçenekleri
Açıklık mesafesi
Çakışma tespiti için eşik. Aynı zamanda bir çatışmayı gösteren küçük pembe kutunun kenar uzunluğudur.
-
Hızlı render mesh'leri Hızlı oluşturma mesh'leri, hazır mesh oluşturma parametrelerine sahip nesnelerden hesaplanır. Nesnelerin sayısı çakışmaları bulmak için kullanılır. Sonuç şu aralıkta olmayabilir: sistem toleransı.
- Clash komutu genellikle daha fazla analiz için büyük geometri kümelerini hızlı bir şekilde test etmek için kullanılır.
Ayrıca bkz.
Intersect
Eğrilerin ve yüzeylerin kesişme noktalarında nokta nesneleri veya eğriler oluşturun.
