FilletSrfCrv

Rhino 9 kılavuzuna dön

Araç Çubuğu	Menü
Surface Filetolar	Yüzey Yüzey ve Eğriyi Yuvarlat

Araç Çubuğu

Menü

Surface Filetolar

Yüzey

Yüzey ve Eğriyi Yuvarlat

Geçmiş etkin

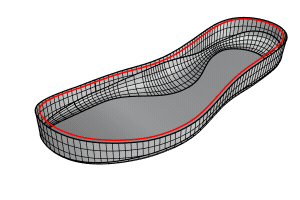

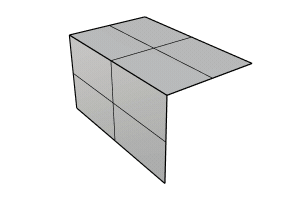

FilletSrfCrv komutu, yüzey ile eğri arasında bir fileto yüzey oluşturur.

Adımlar

Bir yüzey seçin.

Toplama konumu, yüzeyi oluşturacak tarafa karar verir.
yüzey yakınında bir eğri seçin.

Komut satırı seçenekleri

Yarıçap

Radyusun yarıçapını yüzey ayarlar. Bu, Seçenekler iletişim kutusundaki Yarıçap kaydırıcısının başlangıç değeri olacaktır.

Options

Yarıçap

Yarıçapı değiştirmek için kaydırıcıyı hareket ettirin veya bir değer girmek için kaydırıcıya çift tıklayın.

Kaydırıcı aralığını artırmak veya azaltmak için kaydırıcıyı sağa veya sola doğru sürükleyin.

Range

Daha küçük veya daha büyük ayarlama için kaydırıcının aralığını değiştirmek üzere bir sayıya düğme tıklayın.

Type

Yay

yay bölümleriyle bir yüzey filetosu oluşturur ve teğet (G1) giriş yüzeylerine

Deformable

teğetlik ve çıkıntıyı ayarlamak için fileto bölümlerine daha fazla kontrol noktaları ekler.

Deforme edilebilir derece

Fileto bölümlerinin derecesini 3'ten 5'e ayarlar.

Tangent

Her iki uçtaki ikinci noktaları teğet yönde hareket ettirir.

Çıkıntı (Derece 4 ve 5 için)

Fileto bölümlerini daha keskin veya daha düz hale getirmek için ortadaki noktayı/noktaları hareket ettirir.

G2 Karışımı

Giriş yüzeylerine bağlanan bir karışım yüzey oluşturur eğrilik (G2) süreklilik.

Kırp

Mümkün olduğunda giriş yüzeyleri için yüzey çıkışını kırp kullanır.

Geçmiş yalnızca Trim onay kutusu devre dışı bırakıldığında desteklenir.

Ayrıca bkz.

FilletSrf

İki yüzey arasında sabit yarıçaplı bir yuvarlak yüzey oluşturun.

FilletSrfToRail

Başka bir yüzeyin eğrilik'ına referans veren bir yüzey ile eğri arasında bir yüzey karışımı oluşturur.
