GlobalEdgeContinuity
|
Araç Çubuğu |
Menü |
|---|---|
|
|
Analiz Surface > Genel Edge süreklilik |

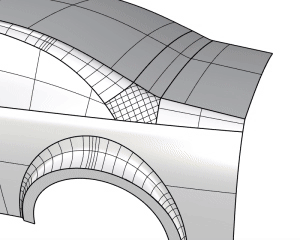

GlobalEdgeContinuity komutu, birden fazla yüzey arasındaki süreklilik'i analiz eder. yüzey kenarı çiftleri boyunca G0, G1 ve G2 süreklilik'yi değerlendirir ve istenen süreklilik'ü elde etmek üzere yüzeyleri ayarlamak için kılavuz olarak kullanabileceğiniz görsel geri bildirim sağlar.
Adımlar
-
süreklilik değerlendirilecek yüzeyleri veya çoklu yüzeyleri seçin.
-
Tek bir yüzey seçildiğinde doğrudan bağlanan yüzeyler otomatik olarak değerlendirilir. Birden fazla yüzey seçildiğinde yalnızca bu yüzeyler değerlendirilir.
-
Değerlendirilen yüzeyler birleştirilebilir veya birleştirilmemiş olabilir, ancak bunları birleştirilmemiş halde bırakmak, değerlendirme etkinken yüzeyi ayarlamanıza olanak tanır.
-
Seçilen yüzey başka bir yüzey üzerinde uzanan kenarlara sahipse ve sapma G0 filtre değerinden küçükse, kenarlar buna yüzey göre analiz edilir.
-
-
Görünüm Penceresi veya içinde bir kenar numarası seçin. Sonuçlar tablosu kenar boyunca sapmaları incelemek için.
Options
Nesne Ekle
Analiz edilecek daha fazla nesne seçer.
Nesneleri Kaldır
Seçilen nesneleri analizden kaldırır.
Varsayılanları Geri Yükle
Ayarları varsayılanlara sıfırlar.
aç/kapat Analiz Ekranı
Değerlendirilen yüzeyleri seçili tutarken analiz ekranını açar veya kapatır.
Görüntü
süreklilik analizinin Görünüm Penceresi'de nasıl gösterileceğini kontrol eder.
Labels
Yalnızca kenar sayılarını görüntüler.
-
Kenarlar numaralandırılmıştır ve karşılık gelen numaralar şu şekilde bulunabilir: Sonuçlar tablosu.
-
Görünüm Penceresi'da bir kenar numarasına tıklamak, ilgili kenar'yi seçer. Sonuçlar tablosu.
Graphs
Yalnızca sapma grafiklerini görüntüler.
-
Grafik, kenar boyunca sapmanın görsel bir temsilini gösterir.
-
tolerans içindeki Edge segmentler kızıl saçları görüntülerken, tolerans içindekiler yeşil saçları görüntüler.
-
Artıyor Örnek Sayısı daha düzgün grafikler üretir ve daha fazla tüy görüntüler.
Both
kenar sayılarını ve grafiklerini aynı anda görüntüler.
Evaluate
Değerlendirilip değerlendirilmeyeceğini seçin G0 (Konum), G1 (Tangency)veya G2 (Curvature) Yüzeyler arasında süreklilik.
Önerilen iş akışı
-
G0 analiziyle başlayın.
Tüm kenar çiftlerinin şu koşulları karşıladığından emin olun: G0 tolerans ve gri renkte görüntülenir.
-
G1 analizine devam edin.
Edge çiftleri içindeki G1 tolerans ışık mavi renkte yukarı. tolerans dışındakiler gri kalır ve Sonuçlar tablosunda görünür.
-
G2 analiziyle devam edin.
İçindeki kenarlar G2 mutlak tolerans beyaz renkle işaretlenmiştir. G1 kenarları G2 tolerans kapsamına girene kadar mavi kalır.
Ekran Ayarları
geri bildirim analizinin Görünüm Penceresi'da nasıl görüneceğini kontrol edin.
Grafik Ölçeği
Sapma grafiği tüylerinin yüksekliğini ayarlar.
-
Grafik yalnızca göreceli farklılıkları gösterir ve sapma yönünü göstermez. Gölgeli modda görünür kalması için yüzeylerin her iki yanında görüntülenir.
Örnek Sayısı
yüzey kenarı çifti başına değerlendirilen örnek noktaların miktarı.
-
Bir kenar numarası seçildiğinde Sonuçlar tablosu veya Görünüm Penceresi'da, sapma etiketleri kenar boyunca görüntülenir. Her on numune noktası için bir sapma etiketi görüntülenir.
-
Ek bir yeşil (geçti) veya kırmızı (başarısız) etiketi, maksimum sapmanın konumunu belirtir.
Metin Noktası Boyutu
Sapma değerleri ve kenar sayıları için etiketlerin boyutunu kontrol eder.
Tel Kalınlığı
kenar kaplama genişliğini piksel cinsinden ayarlar. Varsayılan 3 pikseldir. kenar katmanları, bir kenar'nin G0, G1 veya G2 koşulunu karşılayıp karşılamadığını gösterir.
Değerlendirme Ayarları
Başarılı/başarısız koşullarını belirlemek için kullanılan toleransları ve kenarları atmak için filtreleme eşiklerini tanımlayın.
Tolerans
Kabul edilebilir kabul edilen maksimum sapma.
G0
birimler modelinde konumsal tolerans. Bir kenar çifti G0 tolerans içindeyse, birleştir uyumlu olduğunu belirtmek için ona gri bir renk atanır. Kenarlar konumsal olarak sürekli kabul edilir.
-
G0 sapma değeri en az dört ondalık basamak görüntüler. Daha fazla ondalık basamak görüntülemek için, Belge Özellikleri > Units bölümündeki Ekran hassasiyeti ayarını değiştirin.
G1
Açı derecesi cinsinden Tangency tolerans. Bu, kenar çiftlerinin teğetsel olarak sürekli kabul edilmesi için tolerans'dir. Bir kenar çifti G1 tolerans ile buluştuğunda, G1 renginde görüntülenir.
-
Yüzeyler ofset olacaksa, yüzeyler arasındaki herhangi bir açı ya bir boşluğa ya da ofset yüzeyleri arasında bir kesişime yol açacaktır.
G2 karın kasları
Mutlak eğrilik tolerans. Bir kenar çifti G2 abs tolerans içindeyse ona beyaz renk atanır.
-
Bu değer ters orantılıdır. Modelin ölçeğini büyütmek mutlak farkı azaltır, modelin ölçeğini küçültmek ise artırır.
G2 bağıl
Göreli Curvature tolerans. Bazı durumlarda bu tolerans, G2'yi süreklilik test etmek için kullanılabilir.
-
Bu değer ölçekten bağımsızdır. Modelin ölçeklendirilmesi göreceli farkı değiştirmez.
-
eğrilik yönleri kenar boyunca ters çevrildiğinde (örneğin, bir yüzey yukarı doğru eğri ve diğer eğri aşağı doğru), göreceli eğrilik sapma -1 görüntüler.
Filter
Sapması bu değerlerden büyük olan kenarlar değerlendirme dışı bırakılır.
-
Aşağıdaki örnekte, iki yüz arasındaki açı 90° olduğundan, kenar 2, Sonuç tablosunda hariç tutulabilir; bu, varsayılan G1 filtresini (20°) aşar. Etkinleştir Filtrelenmiş G1 ve G2 Kenarlarını Göster bunu kenar dahil etmek için.
Başarılı / Başarısız Renkler
tolerans sınırlarını karşılayan veya aşan kenarları işaretlemek için kullanılan renkler.
-
Varsayılan olarak, G0 tolerans içindeki kenarlar gri renkte görüntülenir ve tolerans dışındaki kenarlar kırmızı renkte görüntülenir. G1 tolerans'yi geçen kenarlar mavi renkte, G2 tolerans'yi geçen kenarlar ise beyaz renkte görüntülenir.
-
Renkleri özelleştirmek için renk örneklerini tıklayın.
Results
İyi Kenarları Göster
Bu aç/kapat, tolerans dahilindeki kenarları göstermenize veya gizlemenize olanak tanır.
Filtrelenmiş G1 ve G2 Kenarlarını Göster
Tablodaki G1 ve G2 filtreleri tarafından gizlenen kenarları içerir.
Seçilenler için Yakınlaştır Edge
Geçerli Görünüm Penceresi'ın seçilen kenar üzerindeki maksimum sapma konumuna ne kadar yakınlaşacağını kontrol eder.
Sonuçlar tablosu
Her süreklilik türü için değerlendirilen kenarları maksimum sapma değerleriyle birlikte listeler.
-
Tabloda bir kenar seçildiğinde, mevcut Görünüm Penceresi bu kenar'ye yakınlaşır.
-
Görünüm Penceresi'da bir kenar-sayılı noktaya tıklamak, tablodaki karşılık gelen kenar'yi seçer.
Ek kenar-sayılı noktaları seçmek için Shift tuşunu basılı tutun veya bunların seçimini kaldırmak için Ctrl (Mac'te Cmd) tuşunu basılı tutun.
-
Kenarları, en büyük sapmalar en üstte görünecek şekilde sıralamak için bir sapma sütunu başlığını tıklayın. Varsayılan sırayı geri yüklemek için kenar sayı sütun başlığına tıklayın.
Ayrıca bkz.
EdgeContinuity
Bir kenar çifti arasındaki mesafeyi, teğetlik ve eğrilik farkını görselleştirmek için çizgi kıllarını kullanır.
