EdgeContinuity

Araç Çubuğu	Menü
Analiz Yüzey Analizi Yüzey Araçları	Analiz yüzey > Edge süreklilik

Araç Çubuğu

Menü

Analiz

yüzey > Edge süreklilik

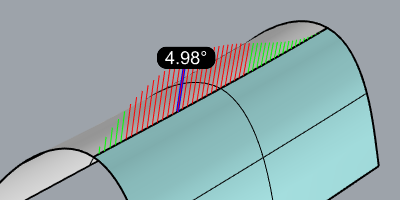

EdgeContinuity komutu, iki yüzey kenarın konum (G0), teğetlik (G1) ve eğrilik (G2) toleranslarını ne kadar iyi karşıladığını değerlendirir. Görünüm Penceresi'de görsel geri bildirim sağlar ve ekran parametrelerini ve gerekli toleransları ayarlamanıza olanak tanır.

Adımlar

Değerlendirilecek iki kenarı seçin.
Seçenekler'ı şu şekilde ayarlayın: Edge süreklilik panel.

Edge süreklilik panel

kenar çiftini ekle

Analiz edilecek bir çift kenar seçer.

kenar çiftini kaldır

Analizden bir çift kenarı kaldırır.

Tüm kenar çiftlerini kaldır

Değerlendirilen tüm kenar çiftlerini analizden kaldırır.

Yardım

Yardım konusunu açın.

aç/kapat Edge süreklilik Ekran

Değerlendirilen nesnelerde kenar süreklilik analiz ekranını gösterin veya gizleyin.

Evaluate

Analiz edilecek süreklilik düzeyini seçin:

G0 - Konumsal süreklilik (kenar mesafesi).

Mesafe sapmasının ondalık basamakları şu şekilde kontrol edilir: Belge Özellikleri > Units > Ekran hassasiyeti. (Yalnızca ondalık sayı)

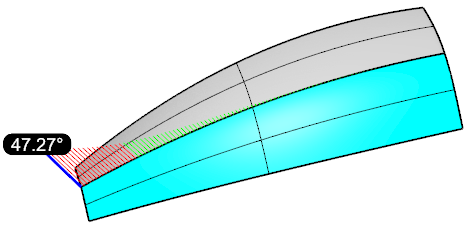

G1 - Teğet süreklilik (yön uyumu).

G2 - Curvature süreklilik (eğrilik düzgünlük).

Bu seçenek görüntülenir mutlak ve akraba (parantez içinde) sapmalar.

Mutlak eğrilik sapma = (1/Yarıçap1)-(1/Yarıçap2)

Göreceli eğrilik sapma = (Yarıçap1-Yarıçap2)/(Yarıçap1+Yarıçap2)

Ekran Ayarları

Analizin nasıl görselleştirildiğini kontrol eder.

Mesafe / teğetlik / Curvature ölçeği

Seçilen süreklilik türü (G0, G1 veya G2) için sapma tüylerinin ölçek faktörünü ayarlar. Ölçek faktörünün arttırılması tüyleri büyüterek küçük sapmaların görülmesini kolaylaştırır.

Örnek Sayısı

kenar çifti boyunca kaç noktanın değerlendirileceğini ayarlar.

Geçmek ■ / Başarısız ■ / Maks ■ renkler

kenar çiftinin tolerans (Geçti) dahilinde kaldığını, tolerans'i (Başarısız) aştığını veya en kötü sapmaya (Maks) ulaştığı yeri göstermek için kullanılan renkleri tanımlar. Renkleri özelleştirmek için renk örneklerini tıklayın.

Etiketleri Göster

Maksimum sapmanın konumunu işaretlemek için bir etiket görüntüler.

Tolerances

kenar süreklilik'ın başarılı olup olmadığına karar vermek için kullanılan eşik değerleri.

Mesafe (G0)

birimler modelinde izin verilen maksimum konumsal sapma.

teğetlik (G1)

Açı derecesi cinsinden maksimum teğet açı sapması.

Curvature (G2)

Maksimum eğrilik sapma. Mutlak eğrilik için yarıçapın tersi (birimler modelinde) ve bağıl eğrilik için bir oran.
