MeshPatch

Rhino 9 kılavuzuna dön

Araç Çubuğu Menü

Mesh Oluşturma

Menülerde değil.

MeshPatch komutu, eğrilerden ve noktalardan bir çokgen mesh oluşturur.

Adımlar

  1. Eğriler ve noktalar seçin.
  2. mesh'da delikler oluşturmak için kullanılacak kapalı iç eğrileri seçin veya Enter tuşuna basın deliksiz bir mesh oluşturmak için.
    İç sınır olarak kullanılan kapalı eğriler delik olarak değerlendirilir.

Komut satırı seçenekleri

AngleTolerance

Eğrilerin çoklu çizgi yaklaşık tahminlerini yapmak için kullanılır. Yalnızca sürekli çizgiler seçilirse bu ayarın son çıktı üzerinde hiçbir etkisi olmaz.

StartingSurface

Şekil olarak oluşturmaya çalıştığınız mesh referansına benzer bir referans yüzey kullanın. yüzey, mesh şeklini etkileyecektir.

Hidden komutu-çizgi Seçenekler

hidden komutu-çizgi Seçenekler'ye erişmek için

  • Bir yazın kısa çizgi komutu isim önünde: -MeshPatch.

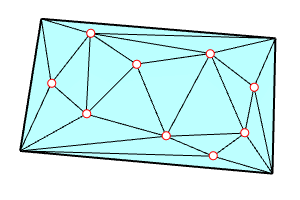

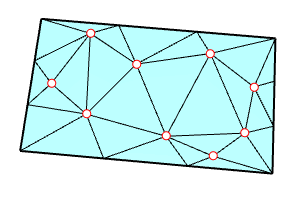

TrimBack

Taban dikdörtgenini mesh giriş nesnelerine göre kırpar.

MainSegmentCount

Temel dikdörtgenin mesh her iki tarafındaki segment numarasını ayarlar.

Bu seçenek yalnızca şu durumlarda kullanılabilir: TrimBack=Hayır. Ne zaman TrimBack=Evetsegment numarası her zaman 1'e ayarlanır.

Ayrıca bkz.

FillMeshHole

Bir mesh içine bir delik doldurun.

FillMeshHoles

mesh içindeki tüm delikleri doldurun.

Mesh

Bir NURBS yüzeyinden veya çoklu yüzeyden bir mesh oluşturun.

Yama Yap

Giriş geometrisine konumsal (G0), teğetsel (G1) veya eğrilik (G2) süreklilik ile bir yüzey oluşturmak için giriş kısıtlamaları olarak yüzey kenarları, eğrileri ve noktaları kullanır.

PatchSingleFace

Bir mesh delik'i tek bir mesh yüz ile doldurun.
