MoveUVN

Rhino 9 kılavuzuna dön

MoveUVN komutu, seçilen eğri veya yüzey kontrol noktalarını u, v ve normal boyunca hareket ettirir yol tarifiveya kontrol çokgenleri boyunca.

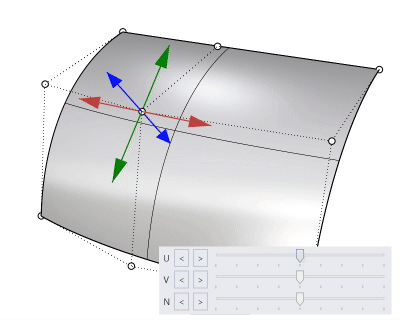

UVN'yi taşı Panel

U/V/N

Bir kontrol noktası öğesini u, v veya normal konuma taşımak için bir oka düğme tıklayın veya bir kaydırıcıyı sürükleyin yol tarifi.

Ölçeklendir

Ok düğmeleri ve kaydırıcıların ölçeğini ayarlar. Bir oka düğme tıkladığınızda veya bir kaydırıcıyı sonuna kadar sürüklediğinizde, 10 değeri bir kontrol noktası 10 modelini birimler hareket ettirir.

UV Taşıma modu

Teğet boyunca

Bir yüzey, etkinleştirilemeyen düzenleme noktalarına sahip. Bir yüzeyin her kontrol noktası'i ilişkili bir düzenleme noktası'e sahiptir. Teğet Boyunca modu, bir kontrol noktası'ı UV izoeğrilerine teğet yönde veya ilgili düzenleme noktası'de yüzeyin normal yönünde hareket ettirir.

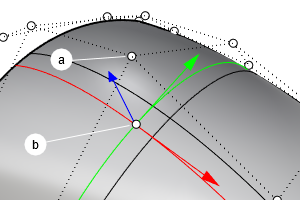

(b), kontrol noktası (a) ile ilişkili düzenleme noktası'i temsil eder. Oklar şunları gösterir: sen, V ve N kontrol noktası (a) Teğet boyunca modunda hareket ettiğinde yönler.

eğri kontrol noktalarına benzer. eğri durumunda, sen teğet yönüdür ve N ilişkili düzenleme noktası'daki eğri normaldir. V U ve N'ye diktir.

• eğrilik grafiği bir eğri, tüyleri eğri normal yönde çizer.

Kontrol boyunca çokgen

U ve V kaydırıcıları kontrol noktalarını kontrol çokgen akorları boyunca hareket ettirir.

Uzantılar boyunca

Bir kontrol noktası, çevredeki kontrol çokgenlerinin hayali uzantıları boyunca hareket ettirilir.

U Simetrisi / V Simetrisi

Simetrik bir yüzeyin iki tarafını aynı anda düzenlemeyi mümkün kılar. Düzenlemek için tüm noktaları seçmelisiniz.

U/V'yi yumuşatma

kontrol noktası ızgara'yi eşitler.

Komut satırı seçenekleri

scriptable komutu yazın, -MoveUVN, Taşıma UVN'sinin panel script görünürlüğüne.

Göster

Taşıma UVN'sini panel görüntüler.

Gizle

Taşıma UVN'sini panel kapatır.

AçKapat

Taşıma UVN'sinin panel görünürlüğünü değiştirir.

Ayrıca bkz.

Nesneleri taşıma
