ek açıklama stilleri
| Araç Çubuğu | Menü |
|---|---|
|
|
Dosya Özellikler |
Annotation Özellikler geçerli model için metin, boyutlar ve kılavuz çizgilerie ilişkin ayarları yönetir.
Ek açıklama stilleri
Current
Geçerli stili işaretler. Geçerli olacak farklı bir stil ayarlamak için düğme'a tıklayın.
Ek açıklama stilleri
Modelde tanımlanan ek açıklama stilleri'ı listeler.
Yeni
Mevcut bir stile veya yerleşik bir stile dayalı olarak yeni bir ek açıklama stili oluşturur.
Bakınız: Rhino'daki adlandırma kuralları
Sil
Seçilen stili siler.
Eşleştir
Bir stildeki tüm ayarları seçilen stile kopyalar.
İçe Aktar
ek açıklama stilleri dosyasını bir .3dm dosyasından geçerli belgeye aktarır.
Düzenle
Seçilen stil için ek açıklama stilleri tanım sayfasını açar.
Purge
Kullanılmayan ek açıklama stilleri'ı modelden siler.
Warning
Bu stili kullanan ek açıklamalar da silinir.
Model alanı ölçeklendirmeyi etkinleştir
İşaretlendiğinde ek açıklamalar şununla çarpılır: Model uzay ölçeği.
Örneğin, ek açıklama metin yüksekliği 2,0 birimler ve Model alanı ölçek faktörü 0,5 olduğunda, Görünüm Pencereleri modelindeki ek açıklama metninin yüksekliği 1,0 birim olacaktır.
Montaj alanı ölçeklendirmeyi etkinleştir
İşaretlendiğinde, ayrıntılı görünümlerdeki ek açıklama metin ve oklar, detay görünümlerinin yakınlaştırma oranına bakılmaksızın Layouts cinsinden statik boyutta görüntülenecektir.
Önerilen iş akışı
-
Uygun bir yazı tipi yüksekliği ayarlayın Sayfa Düzenleri ek açıklama stili içinde.
Yazı tipi Görünüm Pencereleri modelinde çok büyük veya küçük görünüyorsa...
-
Aç Model alanı ölçeklendirmeyi etkinleştir eğer kapalıysa.
-
Change Model uzay ölçeği.
- Open komutu devre dışı bırakır Yerleşim alanı ölçeklendirmesi DWG/DXF dosyaları Rhino'da açıldığında.
ek açıklama stili sayfası
ek açıklama stili sayfası, seçilen ek açıklama stili içindeki tüm ayarlara sahiptir.
Stil isim
Seçilen ek açıklama stili'ın isim'i.
Bakınız: Rhino'daki adlandırma kuralları
Model uzay ölçeği
Ekran boyutu, bileşen boyutunun (ok boyutu veya metin yüksekliği gibi) ve Model uzay ölçeği değer.
Normalde bu durumun tersidir yazdır ölçeği. Metin yüksekliği, uzantı çizgi uzantısı, uzantı çizgi ofset mesafesi ve ok uzunluğu bu sayıyla çarpılır.
Metin yüksekliği düzeltildi
Ayarlamadan sonra metin yüksekliğini görüntüler.
Tüm boyutları ölçeklendir
Tüm ek açıklama öğelerinin yeniden boyutlandırılması için bir ölçek faktörü belirtir.
Font
Font
Metin görünümü.
-
Açılır listeyi açmak için tıklayın ve yazı tipini hızlı bir şekilde bulmak için yazı tipinin ilk harfini yazın.
-
Yazı tipi kontrolünü tıklayın iki kez ve önizlemeli bir yazı tipi seçmek için fare tekerleğini kaydırın.
-
Mevcut sistemde ek açıklama tarafından kullanılan bir yazı tipi eksikse:
Model açıldığında sizden istenecektir.
Eksik yazı tiplerini algılamayı durdurmak için uyarı iletişim kutusundaki kutu "Bu mesajı bir daha gösterme" onay kutusunu etkinleştirin.
Eksik yazı tipi algılamayı yeniden etkinleştirmek için, Rhino.Uyarılar.MissingFontWarning'i etkinleştirin. Rhino Options > Gelişmiş.
ek açıklama, Görünüm Pencereleri'de yedek yazı tipiyle görüntülenir.
Eksik yazı tipi, yazı tipi listesinde "(yüklü değil)" olarak listelenir.
B
Yazı tipi stilini kalın olarak ayarlar.
ben
Yazı tipi stilini italik olarak ayarlar.
U
Yazı tipi stilini altı çizili olarak ayarlar.
Height
birimler modelindeki metin yüksekliği.
Metin boşluğu
Metin ile boyut çizgi arasındaki boşluğun boyutu ve boyutu Mask marj.

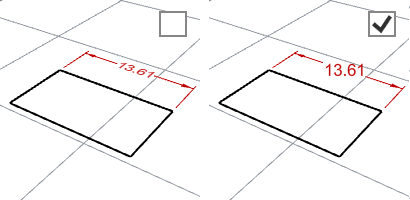

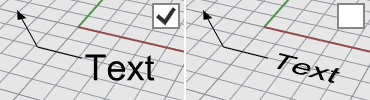

Metin arkadan bakıldığında ileriye doğru okunur
Metnin asla baş aşağı veya sağdan sola görüntülenmemesini sağlar.
Bu seçenek etkinleştirildiğinde...
-
Metin 180 derece döndürülemez.
-
Metin ters dönebilir patladı eğrilere dönüşür.
-
DWG/DXF dosyaları dışa aktarılırken bu ayar göz ardı edilir. Ayrıntılar...
Mask
Metni opak bir renkle çevreler.
Yok
Maskeyi kapatın.
Background
Maske rengini Görünüm Penceresi olarak ayarlar arka plan rengi.
Solid Renk
kullanarak maske rengini seçer. Renk Seç iletişim kutusu kutu.
Maske Rengi
Ne zaman Mask şu şekilde ayarlandı: Solid Renk, rengi değiştirmek için tıklayın.
Kenar boşluklarını maskele
Metnin etrafındaki boş alanın genişliği.
Metnin etrafındaki çerçeve
Boyut metnini çevreleyen şekli ayarlar. Kenar boşluklarını maskele ayarı, metin ile şekil arasındaki mesafeyi kontrol eder.
Aşağıdaki sayıların bulunduğu şekiller metinle uzat yapabilir.
-
Çerçeve yok
-
Dikdörtgen çerçeve
-
Kapsül çerçevesi
-
Circle çerçeve
-
Kare çerçeve
-
Elmas çerçeve
-
Üçgen çerçeve
-
Altıgen çerçeve
-
Altıgen kapsül çerçevesi
-
Yuvarlatılmış dikdörtgen çerçeve
Metin hizalaması
Metni sola hizala
Yatay metin hizalamasını sola ayarlar.
Metni ortala hizala
Yatay metin hizalamasını merkeze ayarlar.
Metni sağa hizala
Yatay metin hizalamasını sağa ayarlar.
Metni üste hizala
Dikey metin hizalamasını üste ayarlar.
Metni ortaya hizala
Dikey metin hizalamasını ortaya ayarlar.
Metni alta hizala
Dikey metin hizalamasını alta ayarlar.
Metni sığdır
Auto
Metnin nereye yerleştirileceğini otomatik olarak belirler.
Inside
Metni boyut çizgilerinin içine zorlar.
Sağ
Metni boyut çizgilerinin dışına ve sağına doğru zorlar.
Sol
Metni boyut çizgilerinin dışına ve soluna zorlar.
HintLeft/HintRight
HintLeft ve HintRight, çizgi boyutunu yerleştirmeyi seçtiğiniz yere göre otomatik olarak seçilir. Soldan seçim yapıldığında HintLeft seçilir. Sağdaki seçim yapıldığında HintRight seçilir. Boyut değiştirildiğinde ve boyut metni artık uzatma çizgileri arasına sığmadığında, boyut metni sol veya sağ tarafa taşınacaktır.
|
|
|
|
HintLeft
|
HintRight
|

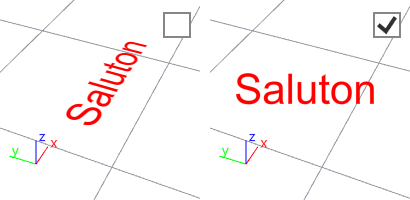

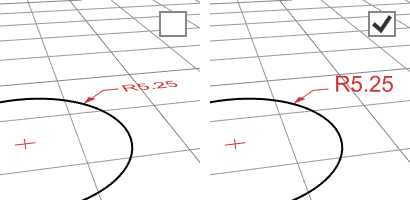

görünüm'a yatay
Metin her zaman ekrana düzdür. Metni Görünüm Pencereleri içinde yönlendirmeniz gerekip gerekmediğinin işaretini kaldırın.
Kerning
Aralığın görsel olarak dengeli görünmesini sağlamak için belirli harf çiftleri arasındaki boşluğu ayarlar.
Bu seçeneğin çalışması, yazı tiplerinde saklanan "karakter çifti" bilgilerinin çalışmasını gerektirir. Bu seçenek, "karakter çifti" içermeyen yazı tipleri için herhangi bir fark yaratmayacaktır.
Line uzay ölçeği
Metin satırları arasındaki dikey aralığı kontrol eder.
Boyut metni
Ayarlar, doğrusal ve açısal boyut metninin nasıl görüntüleneceğini belirler.
görünüm'a yatay
Metin her zaman ekrana düzdür.
çizgi içinde
çizgi boyutunu keser ve içindeki metni ortalar.
çizgi'ın üstünde
Metni çizgi boyutunun üzerine yerleştirir. Metni çizgi boyutuyla hizalanacak şekilde döndürür.
Aligned
Metni çizgi boyutuyla hizalanmış olarak çizer.
Horizontal
Metni, çizgi boyutunun yönünden bağımsız olarak yatay olarak çizer.
Radyal boyut metni
Ayarlar, radyal boyut metninin nasıl görüntüleneceğini belirler.
görünüm'a yatay
Metin her zaman ekrana düzdür.
çizgi içinde
çizgi boyutunu keser ve içindeki metni ortalar.
çizgi'ın üstünde
Metni çizgi boyutunun üzerine yerleştirir. Metni çizgi boyutuyla hizalanacak şekilde döndürür.
Horizontal
Metni, çizgi boyutunun yönünden bağımsız olarak yatay olarak çizer.
Aligned
Metni çizgi boyutuyla hizalanmış olarak çizer.
Boyut çizgi uzantısı
çizgi boyutunun mesafesi uzatma çizgilerini geçecek şekilde uzatılır (genellikle onay işaretleriyle kullanılır).

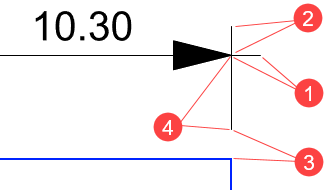

Boyut çizgi uzantısı (1), Uzantı çizgi uzantısı (2), Uzantı çizgi ofset (3), Sabit uzunluklu uzantı (4).
Uzantı çizgi uzantısı
çizgi uzantısının çizgi boyutunun üzerindeki uzunluğu.
Uzantı çizgi ofset
nesne üzerindeki boyut noktasından çizgi uzantısının başlangıcına kadar olan mesafe.
Sabit uzunluk uzatması
Tüm boyutlar için bir uzatma uzunluğu belirtir.
Loşluğu bastır çizgi 1/2
Metnin sol veya sağ tarafındaki çizgi boyutunu ve ok ucunu sırasıyla gizler.
Uzantıyı bastır 1/2
Sırasıyla sol veya sağ tarafta çizgi uzantısının görüntülenmesini kapatır.
-
Bu pasifleştirme ayarları doğrusal ve açısal boyutlara uygulanır.

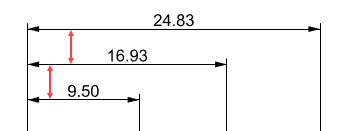

Taban çizgisi aralığı
Temel boyutlar kullanıldığında boyut çizgileri arasındaki varsayılan mesafe.
Merkez işareti stili
Yarıçap ve çap boyutları için merkez işaretinin stilini ayarlar
Yok
Herhangi bir merkez işareti çizilmemiştir.
Mark
Yarıçapın veya çapın merkezine bir çarpı işareti çizilir.
İşaret ve Çizgiler
Bir çarpı işareti ve uzat, nesne kenarlarının hemen ötesine uzanan çizgiler.
Ondalık ayırıcı
"." Nokta / ``, Virgül
Ondalık ayırıcı olarak nokta veya virgül kullanmayı seçin.
Ok ucu 1 / 2
Arrow
Dot
Tick
Kısa ok
Ok aç
Dikdörtgen
İnce ok
Daha ince ok
Veri oku
Kullanıcı oku
Daha önce tanımlanmış bir bloğu ok ucu olarak kullanır.
Modelde blok bulunmadığında bu seçenek kullanılamaz.
Ok yok
Ok ucunu temsil edecek bir blok oluşturmak için
- Ok elemanlarını çizin.
- Bir oluştur blok geometriden.
Note
-
Ok ucu bloğunun temel noktası, ok ucunun çizgi veya kılavuz çizgisi boyutunun sonuna nasıl yerleştirileceğini belirler. Aşağıdaki çizimde:
(1) Ok ucu bloğunun temel noktası, ok ucunun eğri ucuna yerleştirilir. çizgi boyutu ok ucunu geçiyor.
(2) Ok ucu bloğunun temel noktası, ok ucunun eğri sonuna yerleştirilir. çizgi boyutu ok ucunu geçmiyor.
Ok ucunun ucunun bir konuma doğru şekilde yerleştirilmesini istiyorsanız ok ucu bloğunun temel noktasını uca yerleştirdiğinizden emin olun.
- Şunu kullanın: Tarafından nesne, Tarafından katmanve Ebeveyne göreBlock komutu'un özelliklerini kullanın.
Ok yok
Herhangi bir ok çizilmemiştir.
Ok boyutu
Ok ucunun uçtan kuyruğa kadar olan uzunluğu.
Ok sığdır
Oklar için yeterli alan olmadığında konumlarını zorlayabilirsiniz.
Auto
Okların nereye yerleştirileceğini otomatik olarak belirler.
Inside
Okları boyut çizgilerinin içine doğru zorlar.
Outside
Okları boyut çizgilerinin dışına zorlar.
Leader ok ucu
Kılavuz çizgileriin ok ucu stillerini belirtir.
Leader ok boyutu
kılavuz çizgisi ok uçlarını ayarlar.
Kırpma ok ucu 1 / 2
Birinci ve ikinci uçlardaki ok ucu stillerini belirtir. kırpma düzlemi widget'lar.
Triangle
Offset üçgeni
Arrow
Offset oku
Ok aç
Dikdörtgen
Şerit
Çizgi
Ok yok
Kırpma oku boyutu
kırpma düzlemi widget ok uçlarının boyutunu ayarlar.
Oklar dışarıdaysa uzatma çizgileri arasına çizgi boyutunu çizin
Oklar dışarıdayken çizgi boyutunu çizmeye zorlayın.
Doğrusal boyutlar tarafından kullanılan Units.
Birim - Format
ek açıklama stili birimi ve formatı.
Uzunluk faktörü
Boyutlardaki mesafeler bu değerle çarpılır.
Doğrusal çözünürlük
Mesafe gösterimi için ondalık basamakların sayısı.
Yuvarlama
Boyutu en yakın listelenen değere yuvarlar.
Önek / Sonek
Boyut metninden önce ve sonra eklenen metin.
Önek ve sonek yalnızca boyut metin dizesi şunu içerdiğinde görüntülenir: "<>".
Sıfır bastırma
Ölçümlendirmenin başında veya sonunda sıfırların görüntülenmesini kapatır.
Sıfır bastırma yok
0,560
Baştaki sıfırları gizle
.560
Sondaki sıfırları gizle
0,56
Baştaki ve sondaki sıfırları gizle
0,56
Alternatif birimler kullan
İkinci birimler değerini doğrusal boyutlarda görüntüler.
Birim - Format
ek açıklama stili birimi ve formatı.
Uzunluk faktörü
Boyutlardaki mesafeler bu değerle çarpılır.
Doğrusal çözünürlük
Mesafe gösterimi için ondalık basamakların sayısı.
Yuvarlama
Boyutu en yakın listelenen değere yuvarlar.
Önek / Sonek
Boyut metninden önce ve sonra eklenen metin.
Önek ve sonek yalnızca boyut metin dizesi şunu içerdiğinde görüntülenir: "<>".
Sıfır bastırma
Ölçümlendirmenin başında veya sonunda sıfırların görüntülenmesini kapatır.
Sıfır bastırma yok
0,560
Baştaki sıfırları gizle
.560
Sondaki sıfırları gizle
0,56
Baştaki ve sondaki sıfırları gizle
0,56
Aşağıdaki alternatif birimler
Boyut çizgilerinin diğer tarafında alternatif birimler görüntüler.
Kesir istifleme formatı
Yığın yok
Yatay yığın
Yığın yüksekliği ölçeği (%)
Boyut metninin ölçek oranı yükseklik yığın yatay biçiminde.
Açısal birimler
Bakınız: Matematik Gezegeni
Ondalık derece
Ondalık derece. Tam dönüş 360 derece olacak şekilde tanımlanan bir düzlem açısının ölçümü.
Derece dakika saniye
Derece, dakika, saniye.
Radians
yay uzunluğu yarıçapa eşit olan bir çember'ın merkezindeki açıya eşit bir açı birimi.
Açısal çözünürlük
Açı gösterimi için ondalık basamakların sayısı.
Yuvarlama
Boyutu en yakın listelenen değere yuvarlayın.
Sıfır bastırma
Ölçümlendirmenin başında veya sonunda sıfırların görüntülenmesini kapatır.
Sıfır bastırma yok
0,560
Baştaki sıfırları gizle
.560
Sondaki sıfırları gizle
0,56
Baştaki ve sondaki sıfırları gizle
0,56
Curve türü
kılavuz çizgisi tarafından kullanılan eğri türünü ayarlar.
Yok
Yalnızca ok ucu ve metin çizilir.
Çoklu Çizgi
Parçalara ayrılmış bir çoklu çizgi çizilir.
Spline
kontrol noktası eğri, kılavuz çizgisi çizgi olarak kullanılır.

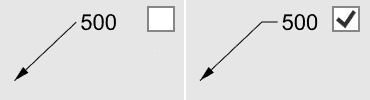

Landing
kılavuz çizgisi çizgi ile metin arasına kısa bir yatay çizgi ekler.

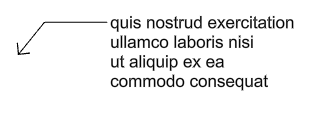

Leader metin
görünüm'a yatay

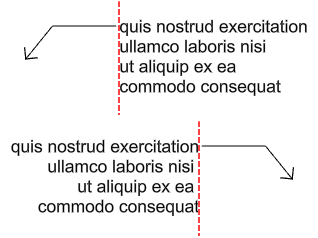

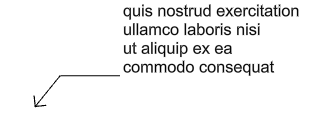

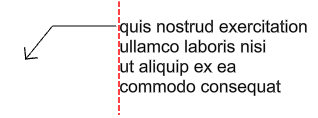

Metni sola hizala

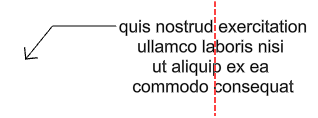

Metni ortala hizala

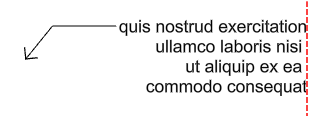

Metni sağa hizala

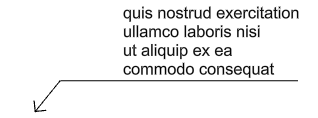

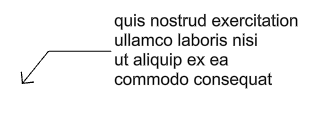

Üst

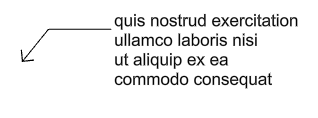

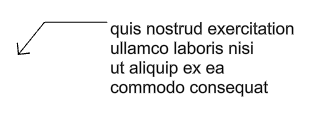

İlkin ortası çizgi
İlkin altı çizgi
Middle

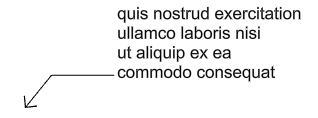

Sonuncunun ortası çizgi
Alt
Underlined
Metin hizalaması
Horizontal
Metin Çalışma Düzlemi x eksenine hizalanır.
Aligned
Metin kılavuz çizgisi segmentine hizalanır.
ekler tolerans metni boyutlandırmak için. tolerans, boyutlandırılmış bir mesafenin değişebileceği miktardır.
tolerans Belirli bir özelliği veya parçayı üretmek için gereken doğruluk derecesini görüntüler.
Tolerance stili
tolerans'ın çizgi boyutunda nasıl biçimlendirileceğini veya görüntüleneceğini kontrol eder.
Hayır tolerans
tolerans eklenmedi.
Symmetrical
Bir ekler ± (artı/eksi) karakteri ve tek Üst değer.
Sapma
Şunu görüntüler: Üst değer Başına + (artı) karakteri gelir ve Daha düşük değer çizgi boyutunda önünde bir - (eksi) karakteri bulunur. Negatif bir sayının girilmesi, tolerans görüntüsünü pozitiften negatife ve negatiften pozitife çevirir.
Limits
Boyut uzunluğunu artı Üst değer ve boyut uzunluğu eksi Daha düşük değer.
Resolution
tolerans değeri için ondalık basamak sayısını belirtir.
Alternatif çözünürlük
tolerans değeri için ondalık basamak sayısını belirtir. alternatif birimler.
Üst değer
Maksimum veya üst değeri belirtir tolerans değer.
Daha düşük değer
Minimum veya daha düşük değeri belirtir tolerans değer.
Metin yüksekliği ölçeği (%)
tolerans değerleri için göreli metin yüksekliğini belirtir. Bu ayar yalnızca yığılmış tolerans türleri içindir.
İlgili komutlar
| Araç Çubuğu | Menü |
|---|---|
|
|
Teknik Çizim Geçerli Ek Açıklama Stilini Ayarla |
SetCurrentAnnotationStyle komutu mevcut ek açıklama stili'u belirtir.
DupAnnotationStyle
| Araç Çubuğu | Menü |
|---|---|
|
|
|
DupAnnotationStyle komutu, mevcut bir stili kopyalayarak yeni bir ek açıklama stili oluşturur.
Duplicate ek açıklama stili
Kopyalamak için ek açıklama stili seçin
Modelde bulunan ek açıklama stilleri listesinden, şablon olarak kullanılacak bir stil seçin.
Yeni ek açıklama stili
Yeni stil için isim belirtin.
Akımı ayarla
Yeni ek açıklama stili'yi geçerli stil yapar.
| Araç Çubuğu | Menü |
|---|---|
|
|
Dosya > Dosyadan İçe Aktar > Annotation 3dm Dosyasından Stiller |
ImportAnnotationStyles komutu, .3dm dosyalarından ek açıklama stilleri dosyasını geçerli belgeye aktarır.
