DraftAngleAnalysis

Rhino 9 kılavuzuna dön

Araç Çubuğu Menü

yüzey Analiz

Analiz

yüzey > Eğim açı Analizi

DraftAngleAnalysis komutu, sahte renk analizini kullanarak yüzey eğim açısını görsel olarak değerlendirir.

eğim açısı genellikle kalıplardan çıkması gereken enjeksiyonla kalıplanmış parçaları tasarlamak için kullanılır.

Input

  • yüzey, çoklu yüzey, ekstrüzyon, Mesh, SubD

Adımlar

  1. Nesneler seçin.
  2. eğim açısı iletişim kutusunda kutu, renkli ekranın açısını ayarlayın.
  3. Çekme yönünü ayarlayın.
  4. Ayrıntı düzeyi yeterince iyi değilse mesh yoğunluğunu ayarlayın.

eğim açısı panel

Nesne Ekle

Analiz edilecek daha fazla nesne seçin.

Nesneleri Kaldır

Seçili nesneleri analizden kaldırın.

Tüm Nesneleri Kaldır

Analizden tüm nesneleri kaldırın.

Mesh'ı ayarlayın

Open Analiz Mesh Options analiz mesh yoğunluğunu değiştirmek için. mesh yoğunluğunun artırılması analiz doğruluğunu artırır.

Yardım

Yardım konusunu açın.

aç/kapat eğim açısı Analiz Ekranı

Değerlendirilen nesnelerde eğim açısı analiz görüntüsünü gösterin veya gizleyin.

Üst değer (Mavi)

Üst değerin üzerindeki bir eğim açısı mavi renkte görüntülenir. Üst değer ile 0 arasındaki aralık mavi-yeşil bir gradyanı görüntüler.

Düşük değer (Kırmızı)

Alt değerin altındaki bir eğim açısı kırmızı renkte görüntülenir. 0 ile daha düşük değer arasındaki aralık, yeşil-kırmızı bir gradyanı görüntüler.

  • Üst ve alt değerleri aynı ayarlarsanız, nesnenin eğim açısı'ı aşan tüm kısımları kırmızı olacaktır.
Yönü şuna göre ayarla:

Çekme yönünü tanımlayan bir seçenek seçin.

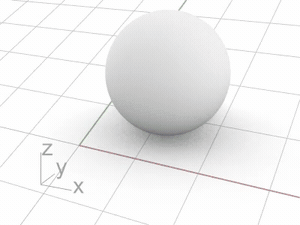

Dünya Z

Dünya eksenlerinin +Z'sini kullanır.



C Düzlemi Z

Geçerli Görünüm Penceresi içindeki CPlane'in +Z'sini kullanır.

  • Click Ayarla... mevcut Görünüm Penceresi temel alınarak yönü güncellemek için.

görünüm tabanlı

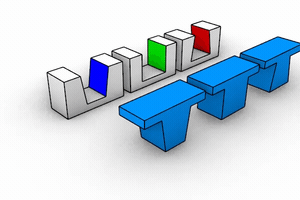

Seçilen Görünüm Penceresi'ın ters görünüm yönünü (kameraya doğru hedef) kullanır.

  • Click Ayarla... mevcut Görünüm Penceresi temel alınarak yönü güncellemek için.

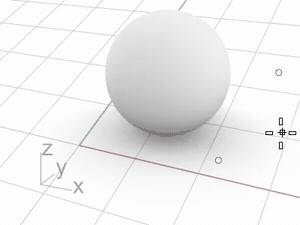

İki nokta

İki nokta seçilerek tanımlanan yönü kullanır.

  • Click Ayarla... ve Görünüm Penceresi'da iki nokta seçin.

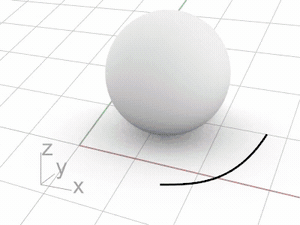

Curve veya kenar

Seçilen eğri veya kenar'in başlangıç noktasındaki teğet yönünü kullanır.

  • Click Ayarla... ve Görünüm Penceresi'da bir eğri veya kenar seçin.

<Adlandırılmış CPlane>

Seçilen öğenin +Z'sini kullanır Adlandırılmış CPlane.

Maks. taslak eğri

eğim açısı'ın şuna eşit olduğu çizgi boyunca bir eğri oluşturur üst değer.

Orta taslağı ekle eğri

eğim açısı'ın 0 olduğu çizgi boyunca bir eğri oluşturur.

Min. ekle taslak eğri

eğim açısı'ın şuna eşit olduğu çizgi boyunca bir eğri oluşturur daha düşük değer.

Taslak Eğrileri Oluşturun

Yukarıdaki taslak eğri onay kutularının durumuna göre eğriler oluşturmak için tıklayın.

Kabloları göster

nesnenin kenarlarını, izoeğrilerini veya kablolarını görüntüleyin.

DraftAngleAnalysisOff

Araç Çubuğu Menü

Yüzey Analizi

Menülerde değil.

DraftAngleAnalysisOff komutu, eğim açısı analizini kapatır.

DraftAnglePoint

Araç Çubuğu Menü

Araç çubuklarında değil.

Menülerde değil.

DraftAnglePoint komutu, yüzeyin eğim açısı kırılma konumuna bir nesne noktası yerleştirir.

eğim açısı genellikle kalıplardan çıkması gereken enjeksiyonla kalıplanmış parçaları tasarlamak için kullanılır.

Adımlar

  • Taslak noktasının yakınında bir yüzey seçin seçin ve Enter tuşuna basın.

Tip

  • yüzey üzerinde istenen eğim açısı'a yakın konumları bulmanın bir yolu bu özelliği açmaktır DraftAngleAnlaysis. İstenilen açıyı yakın bir şekilde braketlemek için üst ve alt sınırları ayarlayın. Örneğin açı 5 ise sınırları 4,9 ve 5,1 olarak ayarlayın.
  • Yoğun bir analiz kullanın mesh. Daha sonra yüzeyin kırmızı kısmını mavi kısımlarından ayıran şerit boyunca noktalar seçilebilir. Noktalar çizgi arasında olacak.

Komut satırı seçenekleri

Açı

Bir çizgi'nin, eğim açısı noktasında yüzeye teğet olan dünya koordinatlarındaki açısı.

Vikipedi: Teğet

PullDirection

Dünya koordinatlarında parça çıkarma yönü.

Kenar

Nokta yerleşimini bir kenar ile kısıtlar.

Ayrıca bkz.

Nesneleri analiz etme
