Extend
| Araç Çubuğu | Menü |
|---|---|
|
|
Eğri Extend Curve > <Options> |
Extend komutu, bir eğriyi uzatır veya kısaltır.
Adımlar
- Bir sınır nesne, bir uzunluk yazın veya Enter tuşuna basın sınır kenarları olmadan uzat'a seçin.
- Sona yakın bir eğri veya bir yüzey kenarı seçin.
Uzantı otomatik olarak orijinal eğri ile birleştirilecek.
Birden fazla nesneye uzat ulaşmak için, eğrinin sonunu tekrar uzat'e, eğriye kadar ilk sınırın ötesinden diğerine seçin. - Uzantının sonunu seçin veya bir uzunluk yazın.
Note
- Sınır kenarları olarak herhangi bir eğri, yüzey ve katı kombinasyonunu kullanabilirsiniz.
- İki eğrinin aynı anda uzat birbiriyle buluşmasını istiyorsanız, Connect komutu.
Komut satırı seçenekleri

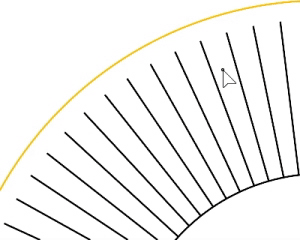

Fence
Çalıştırır SelFence Serbest el vuruşu çizmek için komut. Kontur tarafından kesilen bir eğrinin herhangi bir kısmı sınıra kadar uzat olacaktır.
Eğri
Kontur olarak mevcut bir eğri seçin.
Type
Natural
Çizgiler, sürekli çizgiler ve çoklu eğriler sonunda çizgi bulunan uzat, çizgi kadar uzatılır.
Yaylar ve çoklu eğriler uzat'ın sonundaki yay ile aynı yarıçap yay kadar uzatılır.
Diğer eğriler genişletilir yumuşat.
Yay
Orijinal eğriye teğet bir yay uzantısı yapar.
Arc Seçenekler
Merkez
yayın merkezini ve uç noktasını seçerek bir eğriyi bir yay ile genişletir.
Merkezi adımlar
- yayın merkez noktasını seçin.
- yayın bitiş noktasını seçin.
ToPoint
eğriyi, yay ile yayın uç noktasını seçerek genişletir.
ToPoint steps
- yayın bitiş noktasını seçin.
Çizgi
Bir çizgi uzantısını orijinal eğriye teğet yapar.
Düzleştir
Bir yumuşat eğri uzantısı oluşturur eğrilik sürekli orijinal eğri ile.
ToPoint
eğrinin uç noktasını seçerek bir eğriyi sorunsuz bir şekilde genişletir.
ToPoint steps
- eğrinin bitiş noktasını seçin.
Join (Evet/Hayır/Birleştir)
Genişletilmiş segmentin eğri girişiyle birleştirilip birleştirilmeyeceğine karar verir.
Yes — Uzantı orijinal eğri ile birleştirilerek tek bir nesne (çoklu eğri) oluşturulur. Orijinal eğri geometrisi ve parametrelendirmesi tam olarak korunur; uzantı ek bir bölüm olarak eklenir, böylece buluştukları nokta bir bölüm sınırı olarak kalır. Bu, orijinal eğrinin değiştirilmemesi gerektiğinde kullanışlıdır.
No — Uzantı yeni, ayrı bir eğri olarak oluşturulur. Seçtiğiniz eğri hiçbir şekilde değiştirilmedi. Bu, uzantıyı tek başına istediğinizde, örneğin kırp'e, onu farklı bir katman'a atadığınızda veya onu yapı geometrisi olarak kullandığınızda kullanışlıdır.
Merge — Uzantı, bir segment olarak eklenmek yerine eğri ile birleştirilir. Uzantı, eğri ucuyla aynı tür geometride olduğunda — bir çizgi'yı uzatan bir çizgi, bir yayı uzatan aynı yarıçaplı bir yay veya serbest biçimli bir eğrinin bir yumuşat uzantısı — sonuç tek, kesintisiz bir eğri yayılma alanıdır. Bu, en temiz sonucu üretir ve varsayılandır.
Geri Al
Son eylemi tersine çevirir.
