ExtrudeSrf
| Araç Çubuğu | Menü |
|---|---|
|
Katıyı Uzat
|
Katı uzat Surface> uzat Surface - Sınır> Düz |

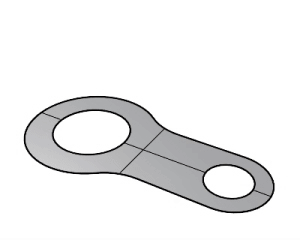

ExtrudeSrf komutu, yüzey kenarlarının yolunu düz bir çizgi içinde izleyerek bir katı oluşturur.
Adımlar
-
Bir yüzey seçin.
-
"0" yazmak, geçerli CPlane orijinine yapışarak ekstrüzyon mesafesini ayarlar.
Dünya kökenine yakalama için w0 yazabilirsiniz.
- Düzlemsel bir yüzey, varsayılan olarak yüzey düzlem öğesine dikey olarak çıkıntı yapar. yüzey düzlemsel değilse, varsayılan ekstrüzyon yönü etkin CPlane'in z yönüdür.
-
Görünüm Penceresi içindeki ekstrüzyon önizleme yönü mesafe girişi için pozitif yönü tanımlar.
Komut satırı seçenekleri
Yön
İki nokta yön açısını belirler.
Yön adımları
- Seçim bir temel nokta.
- Yön açısını belirleyen ikinci bir nokta seçin.
BothSides
Başlangıç noktasının her iki tarafına da nesne çizer ve belirttiğiniz sürenin iki katı uzunlukta nesne oluşturur.
Katı
Profil eğri kapalı ve düzlemselse, ekstrüzyona tabi tutulan nesne profilin her iki ucu da düzlemsel yüzeylerle doldurulur ve kapalı bir çoklu yüzey oluşturacak şekilde birleştirilir.
DeleteInput
Orijinal geometrinin silinip silinmediğini kontrol eder.
DeleteInput=Geçmiş desteklenmiyor.
ToBoundary
uzat nesne ile bir sınıra yüzey.
SplitAtTangents
Giriş yüzey sınırındaki teğet noktaların şu şekilde çıkarılıp çıkarılmayacağını kontrol eder: birleştirilmiş kenarlar veya olarak yüzey bükülmeler yan yüzeylerde.
SetBasePoint
ekstrüzyon mesafesini ayarlayan iki noktayı seçerken ilk nokta görevi görecek bir konum belirtin.
