Hatch

Rhino 9 kılavuzuna dön

Araç Çubuğu Menü

Ölçü
Teknik Çizim

Teknik Çizim

Tarama

 Geçmiş etkin

Hatch komutu, seçilen sınırlayıcı eğriler içindeki bir çizgi desenini doldurur.

  • Giriş eğrileri model uzayında olabilir veya sayfa düzeni boşluk veya bunların bir kombinasyonu.

  • kontrol noktaları Kapakların şekli ayarlanabilmesi için kapakların sayısı açılabilir.

  • Bir taramayı ölçeklendirmek desen ölçeğini değiştirmez.

  • Kapaklardaki delikler şu şekilde çıkarılabilir: UntrimAll komutu.

  • Taramaların, açıklamaların ve geometrilerin yazdır sırası şu şekilde belirlenir: bazı kurallar.

Kullanım Kılavuzu - Mimari Çizimler

Kapaklar oluşturmak için

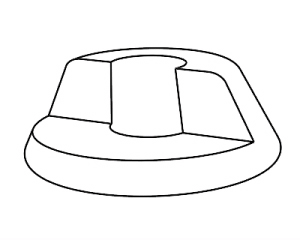

  1. Kapalı bir düzlemsel eğri, düzlemsel bir yüzey veya tarama sınırı seçin.

    Veya ayarla Sınır=Evetthe komutu-çizgi içinde.

    CombineRegions

    Seçilen bölgelerin tek bir tarama oluşturmak için mi yoksa ayrı taramalar oluşturmak için mi birleştirileceğini belirler.

    CombineRegions=Evet.

    CombineRegions=Hayır.

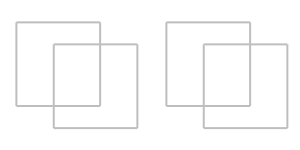

    AllRegions

    CombineRegions seçenek ayarına bağlı olarak dış sınırdan (sol) bir tarama oluşturur veya alt bölgelerden (sağ) ayrı taramalar oluşturur.

  2. Tarama oluşturma iletişim kutusunda deseni, ölçeği, döndürmeyi ve diğer ayarları belirtin.

Hatch oluşturma Seçenekler

Tarama oluşturma iletişim kutusundaki ayarların çoğu Tarama Özellikler'da düzenlenebilir.

Özellikler

Hatch deseni açılır menüsü

Ek Desenlere Göz Atın

Modele yerleşik bir tarama deseni ekler.

Arama

Yalnızca adlarında giriş metni bulunan tarama desenleri listelenir.

Desen Listesi

Modelde mevcut olan tarama desenleri küçük resimleri.

Ölçek Kaydırıcısı

Desen küçük resimlerinin boyutunu değiştirmek için kaydırıcıyı hareket ettirin.

Grid görünüm

tarama desenleri'ı, ızgara içinde düzenlenmiş büyük küçük resimler olarak görüntüler.

görünüm'ı listele

Daha küçük önizlemelere sahip dikey bir listede tarama desenleri görüntüler.

Ölçekleme türleri

Ölçeklendirme türü sekmeleri, tarama desenleri öğesini ölçeklendirme türlerine göre filtrelemenize olanak tanır.

All

Ölçeklendirme türlerine bakılmaksızın tüm tarama desenleri listeler.

Düzen

Yalnızca birimler düzenini kullanan tarama desenleri'ı listeler.

model

Yalnızca birimler modelini kullanan tarama desenleri listelenir.

Bağlamı sağ tıklayın menü

Bağlamı menü göstermek için model listesine sağ tıklayın.

Ek Desenlere Göz Atın

Modele yerleşik bir tarama deseni ekler.

tarama desenleri'ı içe aktar

Bir .3dm veya .pat dosyasından tarama desenleri içe aktarır.

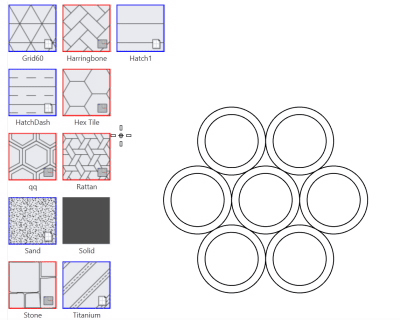

Önizlemeler Desen Birimi Anahat Rengini Göster

Tarama deseni ölçeklendirme türlerini anahat renklerine göre ayırır: düzen için kırmızı birimler ve model için mavi birimler.

Önizlemeler Desen Birimini Göster simge

Tarama deseni ölçeklendirme türlerini kaplama simgelerine göre ayırır: düzen için birimler ve birimler modeli için.

Temel Nokta

Tarama deseninin başlangıç koordinatlarını görüntüler.

  • tıklayın düğme fareyle Görünüm Penceresi içindeki yeni konumu seçmek için.

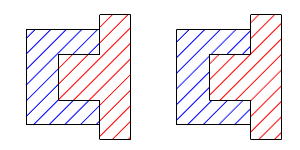

Aynı temel noktası olan (solda) ve olmayan (sağda) aynı desendeki iki tarama.
Her zaman temel noktasını kullan

Yeni taramalar için mevcut temel noktasını hatırlar.

Sınır Bölgesini Seçin

Taramayı oluşturmak için kesişen eğrilerden kapalı bölgeleri seçin.

Rotation

Desenin dönme açısı.

  • tıklayın düğme, Görünüm Penceresi içindeki dönüş açısını bir Görünüm Penceresi widget'ı ile fareyle seçmek için.

    in-Görünüm Penceresi widget'ını kullanmak için

    • Tarama temel noktasını taşımak için orta noktayı sürükleyin.

    • Döndürme açısını değiştirmek için döndürme kadranındaki noktayı sürükleyin.

      • 5 derecelik artışlarla döndürmek için Shift tuşunu basılı tutun.

      • Belirli bir açı girmek için mavi noktaya çift tıklayın.

      • Döndürme kadranında daha küçük onay işaretlerini görüntülemek için yakınlaştırın.

Geçmiş ile taramalar:

  • Desen döndürme açısının değiştirilmesi olmayacak Geçmiş ara.
  • Taramayı giriş sınırıyla döndürme eğri olmayacak Geçmiş ara. Desen döndürme açısı güncellenecektir.
  • Kapağı tek başına döndürme irade Geçmiş ara.

Geçmiş içermeyen taramalar:

  • Kapağın döndürülmesi desen döndürme açısını güncelleyecektir.
Ölçeklendir

Tarama deseninin ölçek faktörü.

Desen Print Genişliği

Desen çizgilerinin yazdır genişliği. Olabilir tarafından katman, ebeveyn tarafından, belirtilen genişlikte veya yazdır yok.

Sınır

Sınırı Göster

Tarama deseninin etrafındaki sınırı eğri görüntüler.

Linetype

Tarama sınırını görüntülemek için kullanılan çizgi tipi değerini ayarlar.

Linetype Ölçek

Sınır çizgi tipi için ölçek faktörünü ayarlar.

Sınır Print Genişliği

Tarama sınırı için kullanılan yazdır genişliğini ayarlar.

Renkler

Desen Rengi

Tarama deseninin renkleri Doldurma Stili Solid olarak ayarlandı.

Görüntü

Ekran rengi şunlar olabilir: tarafından katman, ebeveyn tarafından, geçerli yazdır rengini kullanın veya belirtilen bir rengi kullanın.

Yazdır

yazdır rengi şunlar olabilir: tarafından katman, ebeveyn tarafından, geçerli ekran rengini kullanın veya belirtilen bir rengi kullanın.

Arka Plan Rengi

Renkler tarama sınırını dolduruyor.

Görüntü

Ekran rengi hiçbiri (saydam) olamaz, mevcut yazdır rengini kullanabilir veya belirtilen bir rengi kullanabilir.

Yazdır

yazdır rengi hiçbiri (saydam) olamaz, geçerli ekran rengini kullanabilir veya belirtilen bir rengi kullanabilir.

Sınır Rengi

Tarama sınırı eğri bu renkleri görüntüler.

Görüntü

Ekran rengi şunlar olabilir: tarafından katman, ebeveyn tarafındandesen görüntüleme rengine göre geçerli yazdır rengini kullanın veya belirtilen bir rengi kullanın.

Yazdır

yazdır rengi şunlar olabilir: tarafından katman, ebeveyn tarafından, desen yazdır rengine göre, geçerli ekran rengini kullanın veya belirtilen bir rengi kullanın.

  • Print Rengi Senkronize Et ekran renginin yazdır rengini kontrol etmesini sağlar.

Doldur

Doldurma Stili

Doldurma stilleri, tarama desenini tek bir renk veya farklı türde degrade renkler kullanacak şekilde ayarlar.

Bkz. Hatch Doldurma Stili Options.

Eşleştir

Taramayı Özellikler farklı bir taramayla eşleşecek şekilde değiştirin.

İlgili komutlar

HatchPattern

Araç Çubuğu

Menü

Ölçü

Teknik Çizim

Teknik Çizim

Tarama Deseni Oluştur

HatchPattern komutu, eğrilerden yeni bir tarama deseni oluşturur, mevcut bir tarama desenini siler veya bir .3dm veya .pat dosyasından tarama desenleri'ı içe aktarır.

Dikdörtgenin içine alınmış eğri parçalarından yeni bir tarama deseni oluşturulur.

Komut satırı seçenekleri

Add

Seçilen eğrilerden yeni bir tarama deseni oluşturur.

Yeni tarama deseninde eğriler sürekli çizgilere dönüştürülür.

Adımlar

  1. Tarama deseni döşemesi için bir dikdörtgen çizin.

  2. Tarama desenini tanımlamak için eğrileri seçin.

  3. Yeni tarama desenine bir isim verin.

Sil

3dm dosyasından silinecek tarama deseninin isim değerini yazın.

isim boşluk içeriyorsa, onu çift tırnak içine alın.

Örneğin: "Kompakt Doldurma".

Bir tarama deseninin silinmesi aynı zamanda modelde ona referans veren tüm taramaları da kaldırır.

İçe Aktar

Bir .3dm veya .pat dosyasından tarama desenleri içe aktarır.

Dışa Aktar

Bir tarama deseni isim girmenizi ve bunu bir .pat dosyasına kaydetmenizi sağlar.

HatchBase

Araç Çubuğu Menü

Teknik Çizim

Menülerde değil.

HatchBase komutu seçilen tarama nesnelerinin başlangıç noktasını değiştirir.

HatchScale

Araç Çubuğu Menü

Teknik Çizim

Menülerde değil.

HatchScale komutu, Görünüm Pencereleri modelinde tarama desenleri ölçek faktörünü ayarlar.

Adımlar

  • Tarama ölçeği değerini belirtin.

Komut satırı seçenekleri

Scaling
Enabled
Disabled

tarama desenleri ölçeklenmeyecek.

AçKapat

Ölçekleme seçeneğini Etkin ve Devre Dışı arasında değiştirir.

Ayrıca bkz.

Kapak Belge Özellikleri

Geçerli model için tarama ayarlarını yönetin.

teknik çizim araçlarını kullanın
