RefitTrim
|
Araç Çubuğu |
Menü |
|---|---|
|
|
Yüzey Surface Araçları Düzenle > Yeniden Yerleştir Kırpılmış Edge |

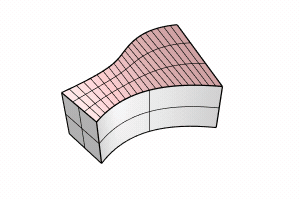

RefitTrim komutu kırpılmış bir yüzey kenarı'ı kırpılmamış bir kenar ile değiştirir.
Adımlar
-
Bir yüzeyin U veya V yönünün tüm aralığını geçen kırpılmış bir kenar seçin.

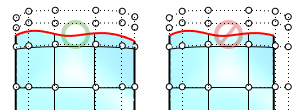

Sağ taraftaki yüzeyin kırpılmış kenar'i yeniden takılamaz. - Kullanın EditKnots maksimum sapmayı azaltmak için yüzey üzerine daha fazla düğüm ekleme seçeneği.
Komut satırı seçenekleri
CreateBeziers
Yeni yüzey öğesini seçilen kenar boyunca böler. Yeni yüzeyler montaj yönünde tek açıklıklı olacaktır.
DeleteInput
Orijinal geometrinin silinip silinmediğini kontrol eder.
DeleteInput=Hayır, geçerli katman üzerinde çıkış oluşturmaz. Aksi halde çıkış, nesne girişinin katman üzerinde oluşturulur.
Derece
Montaj yönündeki çıkışın yüzey derecesini belirtir.
Montaj yönündeki yüzey derecesi varsayılan olarak yüzey çıkışına uygulanır. Derece seçeneği varsayılan dereceden daha küçük bir değere ayarlanamaz.
Ayrıca bkz.
Kırp
Bir nesnenin seçilen kısımlarını başka bir nesne ile kesişme noktasında kesin ve silin.
Kırpmayı Geri Al
Kırpılmış yüzeylerden kırp eğrilerini kaldırın.
ShrinkTrimmedSrf
Alttaki kesilmemiş yüzey kısmını kırpma sınırlarına yakın bir şekilde daraltın.
|
Araç Çubuğu |
Menü |
|---|---|
|
|
Eğri Nesnelerden Curve > Curve'i Surface'a sığdır |
FitCurveToSurface komutu, bir eğriyi bir yüzey üzerine yansıtır veya çeker ve düğüm parametrelendirmesini U veya V yönünde yeni eğriye aktarır.
Adımlar
-
Bir eğri seçin.
eğri, hedefin tamamını yüzey U veya V yönünde geçmelidir.
-
Hedefi yüzey seçin.

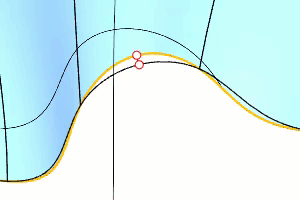

eğri ve yüzey arasındaki maksimum sapma, komut-çizgi'de görüntülenir.
- Kullanın EditKnots maksimum sapmayı azaltmak için eğri üzerine daha fazla düğüm ekleme seçeneği.
Komut satırı seçenekleri
CreateBeziers
eğri çıkışını, yüzey boyunca tek açıklıklı eğri segmentler oluşturmak için düğümlere böler.
DeleteInput
Orijinal geometrinin silinip silinmediğini kontrol eder.
Derece
Çıkışın eğri derecesini belirtir.
Montaj yönündeki yüzey derecesi varsayılan olarak eğri çıkışına uygulanır. Derece seçeneği varsayılan dereceden daha küçük bir değere ayarlanamaz.
EditKnots
Daha karmaşık bir eğri pahasına daha yakın bir uyum elde etmek için eğriye daha fazla düğüm eklenmesine izin verir.
Kendiniz eklediğiniz düğümleri kaldırmak için Ctrl(CMD)+tıklama tuşlarını kullanın.
Midpoints
Yakalama için düğümler arasındaki orta noktadaki (parametre uzayının) noktaları görüntüler.
Automatic
Her iki düğümün ortasına bir düğüm eklenir.
Geri Al
Son eylemi geri alır.
|
Araç Çubuğu |
Menü |
|---|---|
|
|
SplitRefitSurface komutu, bir eğri kullanarak bir yüzeyi böler ve böl işlemindeki kenarlar, iki yüzeyin kırpılmamış kenarları olacak şekilde iki parçayı yeniden yerleştirir.
-
Sonuçtaki her iki parça da eşleşen kenarlara sahiptir.
-
Çıkış yüzeyleri bölme eğri boyunca kırpılmayacaktır.
-
Yeniden takma genellikle kesin değildir; yeni yüzey kenarı'ın başlangıçtaki kırp eğri'den en fazla nerede saptığını gösteren geri bildirim vardır ve komutu-çizgi geri bildirim, birimler modelinde tutarsızlığın ne kadar büyük olduğunu gösterir.
Adımlar
-
Bir yüzey seçin.
-
Bir bölme seçin eğri.

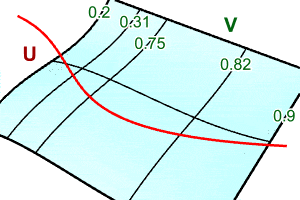

eğri, yüzeyi U veya V yönünde geçmelidir.
komut-çizgi, Görünüm Penceresi'da da işaretlenen maksimum sapmayı rapor eder.
-
Seçenekler'ı ayarlayın.
Komut satırı seçenekleri
CreateBeziers
Yeni yüzey öğesini seçilen kenar boyunca böler. Yeni yüzeyler montaj yönünde tek açıklıklı olacaktır.
DeleteInput
Orijinal geometrinin silinip silinmediğini kontrol eder.
DeleteInput=Hayır, geçerli katman üzerinde çıkış oluşturmaz. Aksi halde çıkış, nesne girişinin katman üzerinde oluşturulur.
ShowGrips
Referans için çıkış yüzeylerinin kontrol noktaları değerini görüntüler.
Derece
Çıkış yüzeylerinin montaj yönündeki derecesini belirtir.
Yerleştirme yönündeki yüzey derecesi varsayılan olarak çıkış yüzeylerine uygulanır. Derece seçeneği varsayılan dereceden daha küçük bir değere ayarlanamaz.
EditKnots
Daha karmaşık yüzeyler pahasına daha yakın bir uyum elde etmek için yüzeylere daha fazla düğüm eklenmesine olanak tanır.
Kendiniz eklediğiniz düğümleri kaldırmak için Ctrl(CMD)+tıklama tuşlarını kullanın.
Midpoints
Yakalama için düğümler arasındaki orta noktalardaki (parametre uzayının) noktaları görüntüler.
Automatic
Her iki düğümün ortasına bir düğüm eklenir.
Geri Al
Son eylemi geri alır.
Ayrıca bkz.
FitSrf
yüzey kontrol noktaları sayısını azaltın.
