Yeni Görünüm Penceresi düzenlemeler

Rhino 9 kılavuzuna dön

Bu komutlar, Rhino penceresindeki Görünüm Pencereleri düzenlemelerini kontrol eder.

NewViewport

Araç Çubuğu Menü

Viewport Düzen

View / Viewport başlık

Viewport Yerleşim >

Yeni Viewport

NewViewport komutu yeni bir oluşturur Görünüm Penceresi.

Aşağıdaki ayarlar şu anda etkin olan Görünüm Penceresi ile eşleşiyor: yakalama boşluk, ızgara boşluk, ana ızgara çizgi aralığı, ızgara çizgi sayısı, ızgara görünürlük, ızgara eksen görünürlüğüve dünya eksenleri simge görünürlüğü.

NewFloatingViewport

Araç Çubuğu Menü

Viewport Düzen

NewFloatingViewport komutu, ana sınırların dışına yerleştirilebilecek yeni bir Görünüm Penceresi oluşturur Rhino uygulama penceresi.

Bu, bir Görünüm Penceresi öğesinin kaydırılmasına ve başka bir monitöre sürüklenmesine olanak tanır.

ToggleFloatingViewport komutu kayan Görünüm Penceresi değerini tekrar normal Rhino değerine dönüştürür Görünüm Penceresi içinde yer alan Rhino uygulama penceresi.

Değişken Görünüm Penceresi ayarları, bir düzenleme oturumundan diğerine modele kaydedilmez. Modelin kapatılması tüm Görünüm Pencereleri normale Rhino Görünüm Pencereleri sıfırlayacaktır.

Ayrıca mevcut bir Görünüm Penceresi'ı sürükleyip bırakarak kayan bir Görünüm Penceresi'e kopyalayabilirsiniz.

Komut satırı seçenekleri

View projeksiyon

Şunu ayarlar: izdüşüm ve Görünüm Penceresi için görünüm.

CopyActive

Şu anda etkin olan Görünüm Penceresi ile aynı projeksiyonu kullanır.

Perspektif
Üst
Alt
Sol
Sağ
Ön
Arka
NamedView
Yeni Görünüm Penceresi'ı görünüm adlı diziye bağla

Görünüm Penceresi'ı Adlandırılmış View'ye bağlar, böylece Görünüm Penceresi'de yapılan değişiklikler otomatik olarak adlı görünüm'u günceller.

görünüm'yi görüntüleyen herhangi bir adlandırılmış görünüm widget'ı da güncellenir ve widget aracılığıyla adlandırılmış görünüm üzerinde yapılan değişiklikler kayan Görünüm Penceresi'a yansıtılır.

Bir Görünüm Penceresi dosyasını sürükleyerek kopyalamak için

  1. Bir tıklayıp sürükleyin Görünüm Penceresi başlık Görünüm Penceresi yerleştirme alanının dışında.
    Görünüm Penceresi önizlemesi görünür.
  2. Görünüm Penceresi kopyasını bırakmak için fareyi düğme bırakın.

ToggleFloatingViewport

Araç Çubuğu Menü

Viewport Düzen

View / Viewport başlık

Viewport Yerleşim >

Kayan Viewport

ToggleFloatingViewport komutu, Rhino arasında geçiş yapar Görünüm Penceresi sabitlenmiş normal bir Görünüm Penceresi ile bir kayan Görünüm Penceresi.

Note

  • Kayan Görünüm Pencereleri ana sınırların dışına yerleştirilebilir Rhino uygulama penceresi.
  • This komutu, Görünüm Pencereleri modelinde ve üzerinde kullanılabilir Layout Görünüm Pencereleri.
  • Bir düzende Görünüm Penceresi kullanıldığında, modeldeki tüm düzen Görünüm Pencereleri kayan Görünüm Penceresi penceresini kullanır.
  • Kayan Görünüm Pencereleri birden fazla monitörle en iyi şekilde çalışır.
  • Değişken Görünüm Penceresi ayarları, bir düzenleme oturumundan diğerine modele kaydedilmez. Modelin kapatılması tüm Görünüm Pencereleri normale Rhino Görünüm Pencereleri sıfırlayacaktır.

4Görüntüle

Araç Çubuğu Menü

Standart
Viewport Düzen

View / Viewport başlık

Viewport Yerleşim >

4 Görünüm Pencereleri

4View komut, birinci veya üçüncü açılı projeksiyonla dört-Görünüm Penceresi çalışma alanı kurar.

  • Varsayılan Görünüm Pencereleri'ı geri getirmek için 4View'ı komut iki kez çalıştırmanız gerekebilir. İlk çalıştırmada 4 Görünüm Pencereleri aynı boyuta ayarlanır. İkinci çalıştırma, varsayılan görünüm açıları ve C Düzlemlerini geri yükler.

Komut satırı seçenekleri

Projection (FirstAngle/ThirdAngle)

Varsayılan birinci veya üçüncü açı Görünüm Penceresi düzenini geri yükler.

3Görüntüle

Araç Çubuğu Menü

Viewport Düzen

View / Viewport başlık

Viewport Yerleşim >

3 Görünüm Pencereleri

3View komut, paralel bağlantılarla üç-Görünüm Penceresi çalışma alanı kurar dünyanın zirvesi ve dünya cephesi görüşler ve bir dünya perspektifi görünüm.

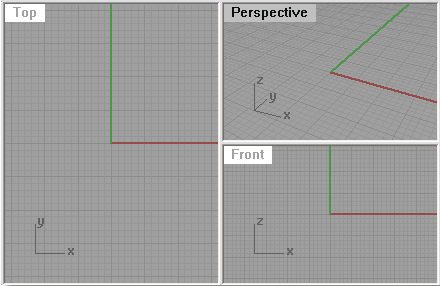

Üç Görünüm Pencereli düzen

Yeni Görünüm Pencereleri oluşturulursa aşağıdaki ayarlar şu anda etkin olan Görünüm Penceresi ile eşleşir: yakalama boşluk, ızgara boşluk, ana ızgara çizgi aralığı, ızgara çizgi sayısı, ızgara görünürlük, ızgara eksen görünürlüğüve dünya eksenleri simge görünürlüğü.

ReadViewportsFromFile

Araç Çubuğu Menü

Ayarla View

Viewport Düzen

View / Viewport başlık

Viewport Yerleşim >

Dosyadan Oku

ReadViewportsFromFile komutu, Görünüm Penceresi geçerli modeldeki düzeni başka bir Rhino modelindeki düzen ile eşleşecek şekilde değiştirin.

Adımlar

  • Görünüm Pencereleri dosyasının okunacağı dosyayı seçin.
    Görünüm Penceresi düzeni ve görünümleri, seçilen Rhino dosyasıyla eşleşecek şekilde değiştirildi.

CloseViewport

Araç Çubuğu Menü

View / Viewport başlık

Kapat Viewport

CloseViewport komutu etkin modeli veya düzeni Görünüm Penceresi kapatır.

ViewportTabs

Araç Çubuğu Menü

Viewport Düzen

View / Viewport başlık

Viewport Yerleşim >

Viewport Sekmeleri Göster/Gizle

ViewportTabs komutu, bir sekme kontrol kullanıcı arayüzünü görüntüler. Görünüm Penceresi kenar.

Viewport sekmeleri, standart modellemenin Görünüm Pencereleri yanı sıra çok sayfalı düzen stilini Görünüm Pencereleri yönetmek için kullanışlıdır.

Details

Her model veya düzen için bir sekme Görünüm Penceresi görüntülenir.

Komut satırı seçenekleri

Göster/Gizle/Toggle

Görünüm Penceresi sekmelerini gösterir, gizler veya değiştirir.

Align

Görünüm Penceresi sekmelerinin Rhino penceresine göre konumunu ayarlar.

Alt
Üst
Sol
Sağ

ModelTabs
Separate

Her model Görünüm Penceresi için bir sekme görüntüler.

Combined

Tüm model sekmelerini tek bir sekme'da birleştirir.
LayoutTabs
Separate

Her düzen için bir sekme görüntüler.

Combined

Tüm düzen sekmelerini tek bir sekme'da birleştirir.

sekme düzeni, modeldeki Sayfa Düzenleri sayısını görüntüler.

Kullanın Layouts panel, Sayfa Düzenleri'a erişim sağlar.
Bağlam menü Seçenekler

Yeni Viewport
(Yalnızca Görünüm Pencereleri modeli)

Bir oluşturur yeni Görünüm Penceresi.

Yeni Detay
(Yalnızca Düzen Görünüm Pencereleri

Yeni bir oluşturur detay.

Delete

Silme Görünüm Penceresi.

Rename

Yeniden adlandırır Görünüm Penceresi.

Taşı veya Kopyala

Yalnızca düzen Görünüm Pencereleri. Sayfa sırasını değiştirir veya sayfayı kopyalar.

Yeni konum

Düzen sayfasını seçilen sayfanın sonrasına taşır.

Sona taşı

Düzen sayfasını listenin sonuna taşır.

Bir kopya oluştur

Düzenin bir kopyasını alın ve seçilen düzenin sonrasına ekleyin.

Birleşik Model sekme

Tüm model sekmelerini tek bir sekme'da birleştirir.
Birleşik Düzen sekme

Tüm düzen sekmelerini tek bir sekme'da birleştirir.

sekme düzeni, modeldeki Sayfa Düzenleri sayısını görüntüler.

Kullanın Layouts panel, Sayfa Düzenleri'a erişim sağlar.

sekme Yön

Şunu ayarlar: konum Rhino penceresine göre Görünüm Penceresi sekmelerinin.

Sekmeleri Gizle

gizler Görünüm Penceresi sekmeleri.

Düzen Properties

(Yalnızca Düzen Görünüm Pencereleri)

Şunu açar: Düzeni Değiştir iletişim kutusu kutu.

Print

Baskılar Görünüm Penceresi içeriğinin bir görüntüsü.

Ayrıca bkz.

Görünüm Pencereleri'ı yönet
