Duvar Kağıdı

Rhino 9 kılavuzuna dön

Araç Çubuğu	Menü	Shortcut
Açılır pencere Özellikler Standart	Düzenle Nesne Özellikleri Pencere Paneller > Properties	F3

Araç Çubuğu

Menü

Shortcut

Açılır pencere
Özellikler
Standart

Düzenle

Nesne Özellikleri

Pencere

Paneller > Properties

Viewport Properties panel yönetiyor Görünüm Penceresi Özellikler.

Üç Görünüm Penceresi sayfası (model Görünüm Pencereleri, düzen Görünüm Pencereleri ve detay görünüm Pencereleri), bu Görünüm Penceresi ile ilgili bilgileri ve kontrolleri içerir.

Model Görünüm Penceresi Özellikler

Viewport

Title

Görünüm Penceresi başlık bir ekranın sol üst köşesinde görüntülenir Görünüm Penceresi.

Bakınız: Rhino'daki adlandırma kuralları

Width

Görünüm Penceresi piksel cinsinden genişlik.

Height

Görünüm Penceresi piksel cinsinden yükseklik.

Projection

Parallel

Görünüm Penceresi'ı paralel projeksiyona ayarlar.

Bazı sistemlerde paralel görünümlere dik görünümler de denir. Paralel bir görünüm'da, tüm ızgara çizgileri birbirine paraleldir ve aynı nesneler, görünüm'de nerede olduklarına bakılmaksızın aynı boyutta görünür.

Perspektif

Görünüm Penceresi'ı üç noktalı perspektif projeksiyonuna ayarlar.

Bir perspektifte görünüm, ızgara çizgileri bir ufuk noktasına yakınsar. Bu, Görünüm Penceresi'da derinlik yanılsamasını sağlar. Perspektif projeksiyonu uzaktaki nesnelerin daha küçük görünmesini sağlar. Her üç yön de bir noktada birleşir.

İki nokta perspektifi

Görünüm Penceresi'ı iki noktalı perspektif projeksiyonuna ayarlar. Bu, z yönünün bir ufuk noktasına yakınlaşmayacağı anlamına gelir.

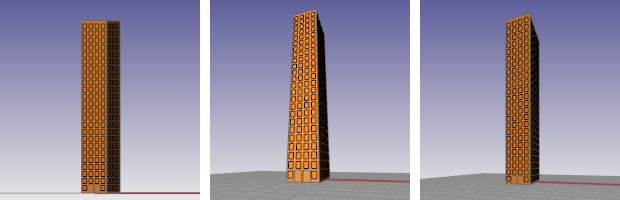

Paralel projeksiyon (solda), 3 noktalı perspektif projeksiyonu (ortada),
2 noktalı perspektif projeksiyonu (sağda).

Paralel Yansıyan

Benzer bir görünüm oluşturmak için paralel bir Görünüm Penceresi'ın görünüm yönünü çevirir. Yansıyan Tavan Planı. Bu projeksiyon türü yalnızca paralel plan görünümleri için kullanışlıdır.

Örnek

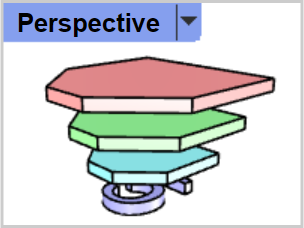

Perspektif görünüm.

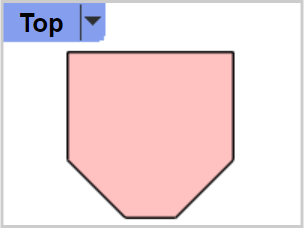

Üst görünüm, yalnızca üst kutu görünür.

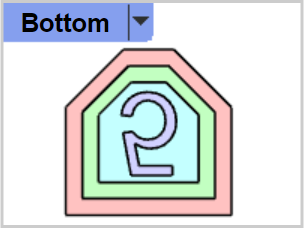

Altta görünüm, tüm nesneler görünür ancak çevrilmiştir.

Paralel Yansıtmalı Üst görünüm, sanki alt tarafa bakıyormuşsunuz gibi görünüm, ancak nesneler Üstteki görünüm gibi yönlendirilmiştir.

görüntüleme modu

Şunu ayarlar: görüntüleme modu geçerli Görünüm Penceresi için.

Kilitli

Geçerli Görünüm Penceresi'da görünüm işlemlerini devre dışı bırakır.

Camera

Kamera bakış noktasının veya göz noktasının x,y,z konumudur.

Hedef, Görünüm Penceresi'ın merkezinde bulunan ve çevresinde görünüm'in döndüğü uzaydaki x,y,z konumudur.

Her Görünüm Penceresi kendi kamerasına sahiptir.

Kamera (1) ve Hedef (2) ile gösterilmiştir Camera komutu.

Lens Uzunluğu

Projeksiyon perspektife ayarlandığında kameranın lens uzunluğunu değiştirebilirsiniz. 35 mm'lik bir kamera için "normal" lens uzunluğu 43 ila 50 mm'dir.

Rotation

Kameranın kamera ekseni etrafındaki dönüşünü ayarlar (kamera ile hedef arasındaki çizgi).

X Konumu

Dünya koordinatlarındaki kamera x konumu.

Y Konumu

Kameranın dünya koordinatlarındaki konumu

Z Konumu

Dünya koordinatlarındaki kamera z konumu

Hedefe Uzaklık

Kameradan hedefe olan mesafe. Hedef noktası kamera ekseni boyunca yansıtılır (kamera ile hedef arasındaki çizgi).

Konum

Yerleştir

Kamera için bir konum seçmek için

Görünüm Penceresi seçin veya yazın koordinatlar.

Target

X Konumu

Dünya koordinatlarındaki hedef x konumu.

Y Konumu

Dünya koordinatlarında hedef y konumu

Z Konumu

Dünya koordinatlarındaki hedef z konumu

Konum

Yerleştir

Hedef için bir konum seçmek için

Görünüm Penceresi'a tıklayın veya yazın koordinatlar.

Wallpaper

Duvar kağıdı, Görünüm Penceresi'da ızgara'ün arkasında görüntülenen bir Bitmap'dir. görünüm'nizi yakınlaştırdığınızda, kaydırdığınızda veya döndürdüğünüzde değişmez.

Filename

Duvar kağıdı dosyasını isim görüntüler.

Click Browse Bir görüntü dosyası seçmek için

Göster

Duvar kağıdını gösterir veya gizler.

Gray

Duvar kağıdını renk yerine gri görüntü olarak görüntüler.

Rhino, duvar kağıdı Bitmap görüntüsünü Rhino 3dm dosyasında saklar.

Düzen Viewport Properties

Etkin Görünüm Penceresi bir düzen olduğunda, farklı bir Seçenekler kümesi kullanılabilir.

Layout

Title

Düzen Görünüm Penceresi isim.

Düzen Ayarları

Printer

Yapılandırılmış yazıcılar listesinden hedef yazıcıyı seçin.

Düzen Genişliği

Kağıdın genişliğini ve düzenin genişliğini (x uzunluk) ayarlayın. Kağıt boyutu seçilen yazıcı tarafından desteklenmiyorsa, Printer ayar devre dışı bırakılacaktır.

Düzen Yüksekliği

Sayfanın yüksekliğini ve düzenin yüksekliğini (y uzunluğunu) ayarlayın. Kağıt boyutu seçilen yazıcı tarafından desteklenmiyorsa, Printer ayar devre dışı bırakılacaktır.
