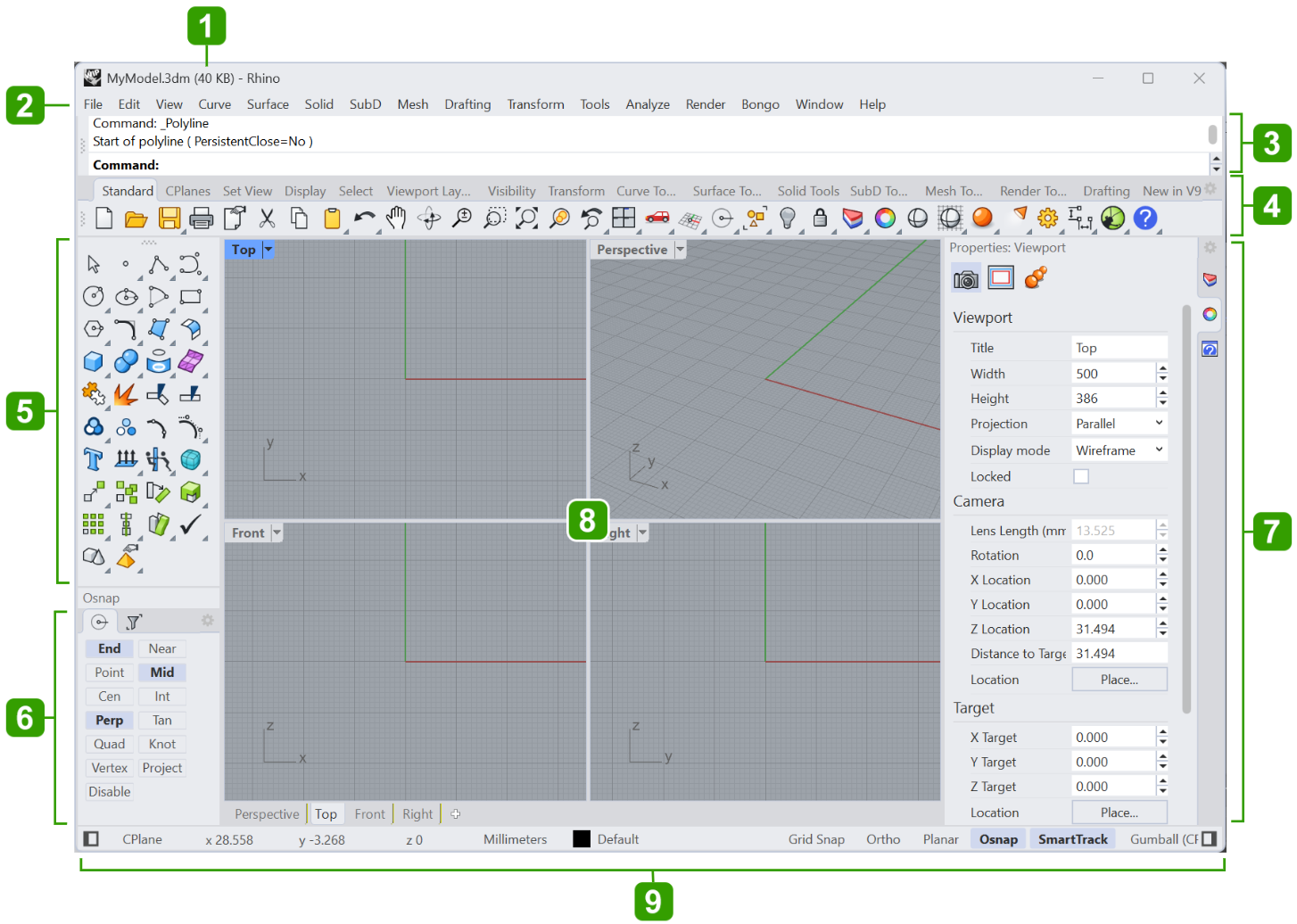

Rhino penceresi
Aşağıdaki resimde Rhino penceresinin bazı önemli özellikleri gösterilmektedir.
Başlık çubuğu
Menü çubuğu
Menü çubuğu Rhino komutlarını işlevlere göre gruplandırır. En sık kullanılan komutlar menülerde bulunabilir.
Komut penceresi
Komut penceresi, komut satırı geçmişi ve komutu satırı istemi olarak bölünmüştür.
Komut penceresindeki metin, Rhino veya metin düzenleme uygulamalarındaki metin iletişim kutularına kopyalanıp yapıştırılabilir.
- Metin eylemleri için bir bağlam menüsü açmak veya son kullanılan komutları tekrarlamak için sağ tıklayın.
Komut satırı geçmişi
Önceki komutları ve istemleri görüntüler.
- all komutu satırı geçmişini silmek için bağlam menüsünde "Temizle" seçeneğini seçin.
Komut satırı istemi
for komutu adlarının ve seçeneklerinin yazılmasına olanak tanır. Rhino penceresi aktif olduğunda, paneldeki bir değer kutusuna yazmadığınız sürece yazdıklarınız komut satırına girilecektir.
Komut seçenekleri, bir komutun nasıl davranacağını değiştirir. Örneğin bir çember çizdiğinizde, çember varsayılan olarak etkin Çalışma Düzleminde çizilir. Davranışı değiştirmek için bir seçenek adına tıklayın veya seçeneğin altı çizili harfini yazın.
Circle komutunu çalıştırmak için
-
"çember" yazın.
Komutu benzersiz bir şekilde tanımlamaya yetecek kadar harf yazdığınızda, Circle komutu otomatik olarak tamamlanır. Enter tuşuna basın veya otomatik tamamlama listesindeki komutu adına tıklayın. Otomatik tamamlama listesi, girişinize göre olası komutları filtreler. Genellikle kullanılan komutlar en üstte listelenir.
-
Circle komutunun seçenekleri görünür.
-
Etkin Çalışma Düzlemine dikey bir çember çizmek için Dikey seçeneğini seçin.
Bulanık otomatik tamamlama
Bir komutu adı yazarken otomatik tamamlama listesi görüntülenir. Otomatik tamamlama listesi şunları kullanır: bulanık eşleşme. Boş bir satırla bölünmüş iki komutu listesinden oluşur. İlk liste, yazdığınız dizeyle başlayan tam eşleşmeleri içerir. İkinci liste, yazılan dizeyle ne kadar yakından eşleştiklerine göre sıralanmış, tam olmayan eşleşmeleri içerir.
Araç çubuğu kapsayıcısı
Araç çubuğu kapsayıcısı, araç çubuklarının bir koleksiyonudur. Kaptaki her araç çubuğu bir sekme olarak görüntülenir. Araç çubukları arasında geçiş yapmak için sekmeleri tıklayın.

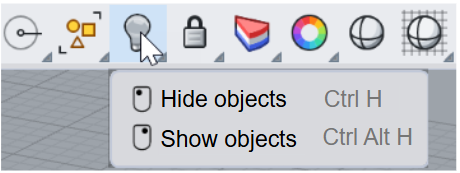

Araç çubukları, komutları başlatmak için grafik simgeler içerir. Pek çok simgenin, farenin sağ tuşuna tıklayarak erişebileceğiniz ikinci bir komutu vardır. Simgenin üzerine geldiğinizde görünen araç ipucu, sol ve sağ fare düğmesinin ne yaptığını anlatır.
-
tıklayın
düğmesine basın kapsayıcıi özelleştir. -
Araç çubuklarını göstermek veya gizlemek için "+" düğmesini tıklayın.
Sidebar
"Kenar çubuğu", mevcut etkin araç çubuğu sekmesine göre mevcut bir kapsayıcıyı görüntüleyen özel bir kapsayıcıdır. Varsayılan çalışma alanında, Eğri Araçları sekmesi Eğri çizimi kenar çubuğu kapsayıcı Kenar Çubuğu'nda görüntülenecektir.
Bir kapsayıcıyı kenar çubuğu olarak bir sekmeye bağlamak için
- Bir araç çubuğu sekmesine sağ tıklayın ve Özellikler'i seçin.
- içinde Kapsayıcı Özellikleri iletişim kutusunda
Kenar Çubuğu bölümündeki düğmesine basın.
Yakalama paneli
Nesne yakalama geçişlerini içerir.
Seçim Filtreleri paneli bir kapsayıcıda Osnap paneliyle gruplandırılır.
Sağ Kapsayıcı
Sağ Kapsayıcı, bazı genel seçeneklere, belge özelliklerine veya komutu diyaloglarına hızlı erişim sağlayan bir panel koleksiyonuna sahiptir.
-
tıklayın
düğmesine basın kapsayıcıi özelleştir. -
Panelleri göstermek veya gizlemek için "+" düğmesini tıklayın.
Görünüm Penceresi
Bir Görünüm Penceresi, nesne ekranı, Görünüm Penceresi başlığı, arka plan, Çalışma Düzlemi ızgarası, dünya ekseni simgesi dahil olmak üzere Rhino modelleme ortamını görüntüler.
Hiçbir nesne seçilmediğinde Özellikler paneli görüntülenir görünüm özellikleri
Görünüm başlığı
Her görünüm penceresinin sol üst köşesinde bir Görünüm Penceresi başlığı vardır.
-
Görünüm yönetimi komutlarına yönelik menüyü göstermek için üçgen düğmesine tıklayın veya Görünüm Penceresi başlığına sağ tıklayın. Komutların çoğu menü çubuğunun Görünüm menüsünde bulunabilir.
-
Nesnelerin seçimini kaldırmadan görünüm penceresini etkinleştirmek için görünüm penceresinin başlığına tıklayın.
-
Görünüm Penceresini büyütmek veya çoklu Görünüm Penceresi düzenini geri yüklemek için bir Görünüm Penceresi başlığına çift tıklayın.
-
Görünüm Penceresini hareket ettirmek için bir Görünüm Penceresi başlığını sürükleyin.
Görünüm Penceresi Sekmeleri
Görünüm Penceresi sekmeleri varsayılan olarak ana Görünüm Penceresi çerçevesinin altında bulunur. Her model ve düzen görünüm penceresinin bir sekmesi vardır. Sekmeler, özellikle bir Görünüm Penceresi büyütüldüğünde Görünüm Pencereleri arasında geçiş yapmanıza olanak tanır.
ViewportTabs komutu sekmelerin görünümünü yönetir.
Bağlam menüleri
Bir görünüm penceresinde sağ fare düğmesini tıklattığınızda, basılı tuttuğunuzda ve bıraktığınızda üç bağlam menüsünden biri görünür.
Select Bu menüye öğe ekle... belirli bir menüdeki öğeleri özelleştirmek için Options diyalog.
- Seçimde hiçbir şey olmadığında, Görünüm Bağlamı Menüsü görünür.
- Nesneler seçimdeyken, Nesne Bağlamı Menüsü görünür.
- Kontrol noktaları seçiliyken, Kontrol Noktası İçeriği menüsü görünür.
Durum Çubuğu
Durum çubuğu Rhino penceresinin alt kısmında bulunur. Geçerli koordinat sistemini, imlecin geçerli konumunu ve deltasını ve durum çubuğu bölmelerini görüntüler.
|
CPlane |
x |
sen |
z |
İnç |
■ Katman |
Izgara Snap'ı |
Ortho |
Planar |
Osnap |
SmartTrack |
|
Gumball |
Geçmişi Kaydet |
Filter |
Bilgi |
|
Sol kenar çubuğu görünürlüğü geçişi
tıklayın sol kenar çubuğunu genişletmek veya daraltmak için düğmeyi kullanın.
Daraltıldığında kapsayıcıyı geçici olarak göstermek için bir simgeye tıklayın.
Menü Yardımı
Fare bir menü öğesinin üzerine geldiğinde durum çubuğunda o öğenin açıklaması görüntülenir.
CPlane / Dünya
Çalışma Düzlemi/dünya koordinatları arasında geçiş yapılır.
x/y/z
Fare imleci konumunun x/y/z koordinatları.
Birimler / Delta
Geçerli birim ayarı.
Çizim komutları sırasında son seçilen noktadan geçerli konuma olan mesafeyi görüntüler.
Katman bölmesi
Nesneler seçilirse, Layer bölmesi seçilen nesnelerin katmanını görüntüler.
Hiçbir nesne seçilmemişse, Layer bölmesi geçerli katmanı görüntüler.
-
tıklayın Layer Seçilen nesnelerin katmanını ayarlamak veya katmanın görünürlüğünü ve durumunu değiştirmek için hızlı kontrollere erişmek için bölmeyi kullanın. Katman listesi açılır penceresinde bağlam menüsünü göstermek için sağ tıklayın.
Bağlam menüsü
Nesneleri Seç
Katmandaki tüm nesneleri seçer. Alt katmanlardaki nesneler hariç tutulur.
Nesne Katmanını Değiştir
Seçilen nesneleri katmana taşır.
Nesneleri Katmana Kopyala
Seçilen nesneleri katmana kopyalar.
-
Sağ tıklayın Layer açmak için bölmeyi Katmanlar paneli.
- Ara StatusBarLayerPaneWidth içinde Gelişmiş ayarlar Katman bölmesini genişletmek (daha fazla katman bilgisi gösterir) veya daraltmak (daha az yer kaplar) için.
Izgara Tutturma bölmesi
-
tıklayın Izgara Yakalama Izgara yakalamayı değiştirmek için bölme.
Mod açıldığında bölme yanar.
-
Seçenekleri ayarlamak için bölmeye sağ tıklayın.
Izgaraya Tutturma seçenekleri
Izgara Ekleme Açma/Kapama
Şunu açar: Izgara Yakalama açık/kapalı durumu. Bu, tıklamakla aynı şeydir Snap bölmesi.
Aktif Görünüm Penceresi / Tüm Görünüm Pencereleri seçenekleri
Izgara Çizgilerini Göster
Çalışma Düzleminin görünürlüğünü değiştirir ızgara.
Izgara Eksenlerini Göster
Izgaranın görünürlüğünü değiştirir x ve y eksenleri.
Dünya Eksenlerini Göster Simgesi
Görünürlüğünü değiştirir dünya ekseni simgesi bir görünümün sol alt köşesinde.
Snap Boyutunu Ayarla <Değer>
Izgarayı belirtir yapış boyutu ve geçerli boyutu gösterir.
Settings
Şunu açar: Izgara Belgesi Özellikleri.
Orto bölmesi
-
tıklayın Ortho geçiş yapmak için bölme Ortho modu.
Mod açıldığında bölme yanar.
-
Seçenekleri ayarlamak için bölmeyi sağ tıklayın.
Orto seçenekleri
Orto Açık/Kapalı
Şunu açar: Ortho açık/kapalı durumu. Bu, tıklamakla aynı şeydir Ortho bölmesi.
Orto Açısını Ayarla <Değer>
şunları belirtir: dik açı ve geçerli açıyı gösterir.
Karma işaretleri, Orto etkinleştirildiğinde mevcut dik açıyı gösterir.
-
Devre dışı bırak ShowOrthoHashMarks içinde Gelişmiş Ayarlar karma işaretlerini gizlemeyi tercih ederseniz.
-
Gelişmiş Ayarlar'da DominantOrtho etkinleştirilirse ve Orto modu etkinse, doğrudan konuma yakalamak veya nesne yakalamasını bir Orto yönüne yansıtmak için fare imlecini bir yakalama konumu etrafında hareket ettirebilirsiniz.
CPlane Z'ye yapış
Fare imleci görünümde önceki seçilen konumun üstüne veya altına hareket ettiğinde CPlane'in Z yönüne yapışır.
Bu menü öğesi, Cplane Z'ye Ortho Snap Rhino Seçenekler > Modelleme Yardımları'ndaki onay kutusu.
Settings
Şunu açar: Modelleme Yardımı Seçenekleri.
Düzlemsel bölme
-
tıklayın Planar geçiş yapmak için bölme Planar modu.
Mod açıldığında bölme yanar.
-
Seçenekleri ayarlamak için bölmeyi sağ tıklayın.
Düzlemsel seçenek
Düzlemsel Mod Açık/Kapalı
Şunu açar: düzlemsel açık/kapalı durumu. Bu, tıklamakla aynı şeydir Planar bölmesi.
Yakalama bölmesi
-
Osnap kontroller o anda hangi nesne yakalamalarının etkin olduğunu seçmenizi sağlar.
-
Yakalama paneli kapalıyken, Yakalama bölmesine tıklamak paneli getirir. Panel zaten açıksa, Devre dışı bırak onay kutusu değiştirilir.
-
Seçenekleri ayarlamak için bölmeyi sağ tıklayın.
Yakalama seçenekleri
Nesne Yakalama Kontrolü Açık/Kapalı
Şunu açar: Yakalama kontrolü açık/kapalı durumu. Bu, tıklamakla aynı şeydir Osnap bölmesi.
Kapalı nesnelere yapış
Diğer nesnelerin arkasına gizlenmiş nesnelere yapışmayı açar.
Kilitli nesnelere yapış
Yakalamayı açar kilitli nesneler.
Yalnızca seçilen nesnelere yasla
Yalnızca seçilmiş nesneler çekilebilir.
Görünür kavşaklara tutun
Yakalamayı açar görünür kavşaklar.
Settings
Şunu açar: Modelleme Yardımı Seçenekleri.
SmartTrack pane
-
tıklayın SmartTrack geçiş yapmak için bölme SmartTrack modu.
Mod açıldığında bölme yanar.
-
Seçenekleri ayarlamak için bölmeyi sağ tıklayın.
SmartTrack seçenekleri
SmartTrack On/Off
Şunu açar: SmartTrack açık/kapalı durumu. Bu, tıklamakla aynı şeydir SmartTrack bölmesi.
Settings
Şunu açar: SmartTrack Seçenekler.
Gumball bölmesi
-
tıklayın Gumball seçilen nesnede Gumball widget görüntüsünü değiştirmek için bölmeyi kullanın.
Gumball açıldığında bölme yanar.
-
Gumball menüsünü göstermek için bölmeye sağ tıklayın.
Gumball menüsü
Gumball yerini değiştir
Gumball widget'ını varsayılan konumundan uzağa taşımak için sürükleyin.
-
Gumball konumu, SubD alt nesne seçim kümeleri için hatırlanır.
Gumball sıfırla
Sakızın varsayılan yerleşimini ve yönünü geri yükler.

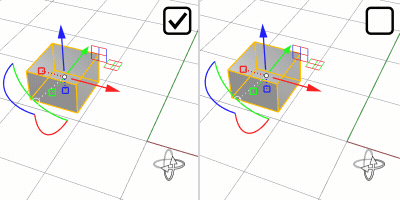

AutoReset Gumball
Bir nesne döndürüldüğünde, ilk hizalamaya bağlı olarak CPlane veya Dünya eksenleriyle hizalamak için Gumball sıfırlanır.
Gumball Açık
Nesneler seçildiğinde gumball widget'ını açar.
Gumball Kapalı
Otomatik gumball'ı devre dışı bırakır.
CPlane'e hizalayın
Gumball widget'lar şuna hizalanır: Çalışma Düzlemi xyz yol tarifi. Gumball orijini, nesnenin CPlane odaklı sınırlayıcı kutu merkezinde olacaktır.
Nesneye Hizala
Gumball widget'lar nesneye hizalanır.
Varsayılan hizalama farklı nesne türleri için farklıdır.
-
Bir kontrol noktası seçildiğinde Taşıma tutamaçları kontrol çokgenleriyle hizalanır. Bu noktada U veya V yönü mevcut değilse karşılık gelen U veya V tutamacı görünmez.
Dünyaya Hizala
Gumball widget'lar şuna hizalanır: dünya xyz yönleri. Gumball orijini, nesnenin Dünya odaklı sınırlayıcı kutu merkezinde olacaktır.
Hızlı Sürükleme
Sürüklerken nesne yakalamaları kullanılır.
Düzgün Sürükleme
Sürükleme sırasında nesne yakalamaları göz ardı edilir.
-
menü topu Düzgün Sürükleme için bir çember ve Hızlı Sürükleme için bir kare olarak görüntülenir.
-
the komutu satırı Stil seçeneği, Pürüzsüz ve Hızlı modlar arasında geçiş yapmanızı sağlar.
Ekstrüzyondan sonra yüzleri birleştir
Mümkün olduğunda ekstrüzyon işlemiyle ilgili eş düzlemli yüzleri birleştirir.
Görünümü Gumball Etrafında Döndür
Gumball widget'ı görünür olduğunda, görünümü Gumball orijini etrafında döndürün. Aksi halde, görünümü merkezin etrafında döndürün.

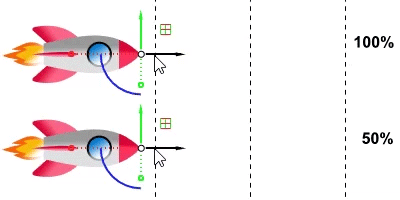

Sürtünme Gücü
Gumball hareketinin hızını kontrol etmek için Gumball sürükleme miktarını fare hareketinin yüzdesi olarak ayarlar. Varsayılan %100 değerinde, Gumball fareyle tutarlı bir şekilde hareket eder.
Nesnelerin yerleştirilmesinde ince ayar yapmak için (kontrol noktası düzenleme gibi) gücü daha düşük bir değere ayarlayın; böylece büyük el/fare hareketleri daha küçük Gumball değişiklikleriyle sonuçlanır. Kontrol kapatıldığında sürükleme gücü %100'e sıfırlanır.
Ayarlar...
Açılır Gumball seçenekleri.
Otomatik CPlane bölmesi
-
tıklayın Otomatik CPlane açmak ve kapatmak için bölmeyi tıklayın.
Mod açıldığında bölme yanar.
Daha fazla bilgiyi şu adreste bulabilirsiniz: AutoAlignCPlane komutu konusu.
-
Seçenekleri ayarlamak için bölmeyi sağ tıklayın.
Otomatik CPlane seçenekleri

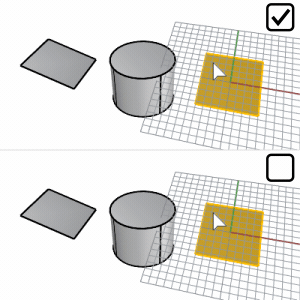

Yapışkan Otomatik CPlane
CPlane, başka biri seçilene kadar önceden seçilen düzlemsel nesne/alt nesne üzerinde kalır.
Otomatik CPIane'i Kilitle
CPlane'i geçerli konuma ve yönelime kilitler.
Klavye: Ctrl(CMD)+1
Kilit
/
Otomatik CPlane bölmesindeki simgesi geçerli kilitleme durumunu gösterir.
-
Kilitleme durumunu değiştirmek için kilit simgesine tıklayın.
Nesneye Hizala
CPlan'ı seçilen eğrinin veya yüzeyin düzlemiyle hizalar.
Dünyaya Hizala
CPlane'in X ve Y eksenlerini en yakın dünya eksenleriyle aynı hizada tutmaya çalışır.
Görünüme Hizala
CPlane Y'yi kameranın görüş açısına göre hizalı tutmaya çalışır.
-
Presleme Ctrl(CMD)+R Hizalama modunu Nesne, Dünya ve Görünüm aracılığıyla değiştirir.
Kayıt Geçmişi bölmesi
-
tıklayın Kayıt Geçmişi geçiş yapmak için bölme geçmiş kaydı açık/kapalı.
Geçmiş kaydı açıldığında bölmenin ışığı yanar.
-
Seçenekleri ayarlamak için bölmeyi sağ tıklayın.
Kayıt Geçmişi seçenekleri
Geçmişi Her Zaman Kaydet
Kapatılana kadar Geçmişi destekleyen tüm komutlar için Geçmiş kaydını açar.
Çocukları Güncelleme
Giriş nesneleri değiştirildiğinde alt nesneleri otomatik olarak günceller.
Çocukları Kilitle
Geçmişle oluşturulan nesneleri kilitler.
Geçmiş Kırılma Uyarısı
Üst ve alt nesneler arasındaki bağlantı koptuğunda uyarı mesajı gösterir.
Filtre bölmesi
-
ne zaman Seçim Filtreleri Panel kapalıysa, Filtre bölmesi tıklatıldığında panel açılır. Panel zaten açıksa, Devre dışı bırak onay kutusu değiştirilir.
Filtre seçenekleri
Seçim Filtre Kontrolü Açık/Kapalı
Şunu açar: Seçim Filtresi kontrolü açıp kapatabilirsiniz.
Bilgi bölmesi
- tıklayın Bilgi Geçerli Rhino oturumu hakkındaki bilgileri görüntülemek için bölme. Bilgi bölmesi, belirtilen kategorilerin listesi arasında geçiş yapar.
Bilgi seçenekleri
Seçilen nesne sayısı
Seçilen nesne katmanı
Göreli koordinatlar
Eğri parametresi/UV koordinatları
ek açıklama stili
Notes
Mutlak tolerans
Açı toleransı
Geçerli katman
Geçerli katman çizgi tipi
Kapalı katman sayısı
Geçerli metin yazı tipi
Çalışma Düzlemi ismi
Çalışma Düzlemi/UPlane
Paralel görüş lens uzunluğu
Son kaydetmeden dakikalar sonra
Bellek kullanımı
Sağ kenar çubuğu görünürlüğü geçişi
tıklayın Sağ kenar çubuğunu genişletmek veya daraltmak için düğmeyi kullanın.
Daraltıldığında, paneli geçici olarak göstermek için bir panel simgesini tıklayın.
İlgili komutlar
| Araç Çubuğu | Menü | Durum Çubuğu |
|---|---|---|
|
|
|
|
ToggleLeftSidebar komutu, Rhino penceresinin sol kenar çubuğunu gösterir veya gizler.
ToggleRightSidebar
| Araç Çubuğu | Menü | Durum Çubuğu |
|---|---|---|
|
|
|
|
ToggleRightSidebar komutu, Rhino penceresinin sağ kenar çubuğunu gösterir veya gizler.
