BlendEdge
| Araç Çubuğu | Menü |
|---|---|
|
|
Katı Fileto Kenarı > Kenarı Karıştır |
BlendEdge komutu, değişen yarıçap değerlerine sahip çok yüzeyli kenarlar arasında eğrilik-sürekli bir karışım yüzeyi oluşturur.
Çoklu yüzey kesilir ve karışıma birleştirilir.
Adımlar
-
Kenarlar seçin.
Veya teğet kenarları seçmek için bir kenarı çift tıklayın.
-
Yarıçap tutamaçlarını ve seçeneklerini düzenleyin.
| Komut satırı seçenekleri | |
|---|---|
|
ShowRadius |
EvetGörünüm Penceresinde yarıçap tutamaçlarını görüntüler. HayırGörünüm Penceresinde yarıçap tutamaçlarını gizler. Fare imleci ona yaklaştığında gizli bir yarıçap tutamacı görüntülenecektir. |
|
NextRadius |
Sonraki kenarın yarıçapını belirtir. |
|
ChainEdges |
Bağlı kenarları sürekliliğe göre otomatik olarak seçer.
|
|
FaceEdges |
Sınır kenarlarını seçmek için bir yüz seçin. Teğet kenarlar hariçtir.
|
|
PreviousEdgeSelection |
Komutun iptal edildiği veya vaktinden önce sonlandırıldığı durumlarda, PreviousEdgeSelection seçeneği önceden seçilen kenarları yeniden seçer. En fazla 20 kenar seti için önceden seçilmiş birden fazla kenar setini destekler. |
|
TrimAndJoin |
Ortaya çıkan yüzeyi kırpar ve giriş yüzeyleriyle birleştirir. History yalnızca TrimAndJoin=Hayır ise çalışır. |
|
Karışık kenarların kesişme noktasını geri çeker ve doğal geçişli yuvarlak bir köşe oluşturmak için birden fazla yüzey yaması kullanır. Gerileme seçeneği, geleneksel kenar karıştırma algoritmasının düzgün şekilde işleyemediği birçok köşe durumu için bir çözümdür.

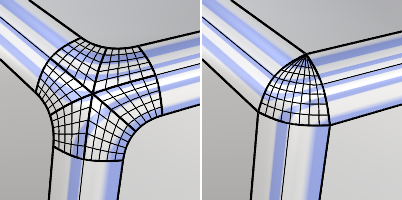

Gerileme=Evet (sol) ve Hayır (sağ).
Zebra analizi köşedeki geçiş kalitesindeki farkı gösterir.
|
|
|
SelectEdges |
Seçim kapatıldıktan sonra daha fazla kenar seçilmesine olanak sağlar. |
|
Önizleme |
Dinamik bir önizleme görüntüler. Seçenekleri değiştirdiğinizde önizleme güncellenecektir. |
|
Düzenle |
En son seçilen kenar kümesini düzenleyin. İpucu:no komutu çalışmıyorken, nesneye çift tıklamak düzenleme modunu başlatmanın alternatif yoludur. Kenarları düzenlemek için
Önceki kenar kümesine dönmek için en son kenar kümesindeki tüm kenarları kaldırın.
1) İlk kenar seti. 2) İkinci kenar seti. 3) Birinci kenar kümesini düzenlemeniz gerekiyorsa, ikinci kenar kümesindeki tüm kenarları kaldırın. |
Radius ve Distancethe komutu satırında seçenekler görünür.
| Yarıçap/Mesafe seçenekleri | |
|---|---|
|
FromCurve |
Bir eğri seçin. Seçilen konumdaki eğrinin yarıçapı kullanılacaktır. |
|
FromTwoPoints |
Seçim Yarıçap mesafesini göstermek için iki nokta. |
| Kol seçenekleri | |
|
AddHandle |
Kenarlara bir tutamaç ekler. |
|
CopyHandle |
Seçilen tutamaca olan mesafeyi kullanarak yeni bir tutamaç ekler. |
|
RemoveHandle |
Yalnızca en az bir tanıtıcı eklendiğinde görünür. |
|
SetAll |
Tüm tutamaçların mesafesini veya yarıçapını ayarlar. |
|
LinkHandles |
Tek bir tanıtıcıyı düzenlemek tüm tanıtıcıları günceller. |
Note
-
Yalnızca eklenen tutamaçlar kaldırılabilir.
-
Her açık kenar bölümünün ucundaki varsayılan tutamaçlar taşınamaz veya silinemez. Bu, komutun çalışması için ihtiyaç duyduğu minimum bilgidir.
-
Tek kapalı kenarın sonundaki tutamaç hareket ettirilebilir ancak silinemez.
-
Tutamaç konumundaki kenar yarıçapından daha büyük bir yarıçap ayarlanırsa tutamaç koyu kırmızıya döner ve kenar yarıçapını görüntüler. Sap konumunda izin verilen maksimum yarıçaptır. Aşağıdaki durumda 3,102 birimden büyük bir yarıçap başarısız olacaktır.
İpuçları
- Bir model boyunca her zaman en büyük yarıçaptan en küçük yarıçapa doğru harmanlayın.
- Kullanım MergeAllCoplanarFaces veya mümkün olduğu kadar çok kenarı kaldırmak için başka bir modelleme yöntemi. Daha az kesişen kenar = Daha az sorun.
- Karışım yüzeyinin kesilip bitişik yüzeylerle birleştirilmesi için yeterli alan olduğundan emin olun.
- Karıştırma işleminin başarısı, yüzeyler arasındaki açı ilişkilerine, hattın köşelerdeki bükümünün keskinliğine ve hat tipine bağlıdır.
| RailType options | |
|---|---|
|
DistFromEdge |
mesafe kenar eğrilerinden kesişimi belirler. |
|
RollingBall |
Yuvarlanan bir topun yarıçapı kesişmeyi belirler. |
|
DistBetweenRails |
mesafe kenar hatları arasındaki kesişimi belirler. |
|
Önizleme |
Dinamik bir önizleme görüntüler. Seçenekleri değiştirdiğinizde önizleme güncellenecektir. |
|
Düzenle |
Mevcut karışımların yarıçapını değiştirmeye izin verir. |
Ayrıca bkz.
Eğriler ve yüzeyler arasında radyus, karıştırma veya pah kırma
