Ellipse

Rhino 9 kılavuzuna dön

Araç Çubuğu Menü

Eğri Çizimi
Elips
Ana
Ana2

Eğri

Ellipse >

<Options>

Ellipse komutu kapalı bir eliptik eğri çizer.

Adımlar

  1. Seçim merkez.
  2. İlk eksenin sonunu seçin.
  3. İkinci eksenin sonunu seçin.

Kullanım Kılavuzu - Eğriler Oluştur

Komut satırı seçenekleri
Default

Merkezden, birinci eksenden ve ikinci eksenden elips oluşturur.

Varsayılan adımlar

  1. Seçim merkez.
  2. İlk eksenin sonunu seçin.
  3. İkinci eksenin sonunu seçin.
Deformable

bir NURBS Belirttiğiniz derece ve nokta sayısı ile eğri yaklaşımı oluşturulacaktır.

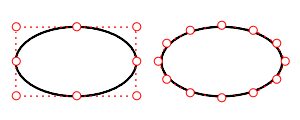

Deforme olmaz derece 2 (solda); Deforme olabilirlik derecesi 3 (sağda).
PointCount

Sayısını ayarlar kontrol noktaları eğri içinde.
Dikey

elips merkez noktasını ve Çalışma Düzlemine dik eksenleri çizer.

Dikey adımlar

  1. Seçim merkez.
  2. İlk eksenin sonunu seçin.
  3. İkinci eksenin sonunu seçin.
Corner

Çevreleyen bir dikdörtgenin köşelerinden elips çizer.

Köşe adımları

  1. Seçim çevreleyen dikdörtgen için bir köşe.
  2. Çevreleyen dikdörtgenin karşı köşesini seçin.
Çap

elips'ı eksenleri üzerindeki noktalardan çizer.

Çap adımları

  1. Seçim ilk eksenin başlangıcı.
  2. İlk eksenin sonunu seçin.
  3. İkinci eksenin sonunu seçin.
FromFoci

Odak noktalarından elips ve eğri üzerindeki bir noktayı çizer.

FromFoci steps

  1. Seçim ilk odak.
  2. İkinci odağı seçin.
  3. elips eğri üzerinde bir nokta seçin.
MarkFoci

Yerler nokta nesnesi odak noktalarında.
AroundCurve

elips'ı bir eğri etrafına çizer.

Adımlar

  1. Seçim eğri üzerindeki merkez.
  2. İlk eksenin sonunu seçin.
  3. İkinci eksenin sonunu seçin.

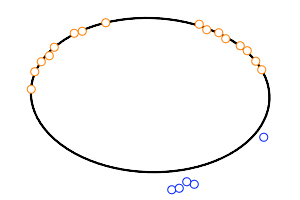

FitPoints
 Seçilen noktalardan mümkün olduğunca yakın geçen bir elips çizer.

Ayrıca bkz.

Çizgiler ve eğriler çizme
