MeshIntersect
| Araç Çubuğu | Menü |
|---|---|
|
|
Eğri Curve Nesnelerden > Mesh'ler kesişimi |

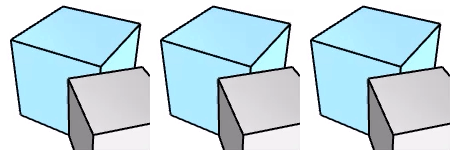

MeshIntersect komutu, mesh nesnelerinin kesişiminde bir çoklu çizgi oluşturur.
Adımlar
- Nesneler seçin.
Komut satırı seçenekleri
Tolerans
Auto
kullanılarak oluşturulan iyi çizilmiş mesh'ler için daha uygun olan bir tolerans kullanır. belge toleransları. Değer buluşsal yöntem kullanılarak hesaplanır.
Literal
Kullanım Alanları belge toleransları. Bu en iyi değer olmayabilir çünkü mesh'ler çoğu zaman tolerans belgesinin oldukça altına düşebilecek küçük özelliklere sahiptir.
CoplanarFaces
Drop
Eş düzlemli çakışmaları ortadan kaldırır.
Çoklu Çizgiler
Eş düzlemli örtüşmelerin sınırlarından sürekli çizgiler oluşturur.
Mesh'ler
Eş düzlemli çakışmalardan mesh'ler oluşturur.
SecondSet
Aynı küme içindeki nesneler arasındaki kesişmeleri göz ardı ederek iki nesne kümesi arasındaki kesişimleri bulmak için Evet olarak ayarlayın.
Adımlar
-
İlk nesne kümesini seçin ve Enter tuşuna basın.
-
İkinci nesne kümesini seçin.
Ayrıca bkz.
Intersect
Eğrilerin ve yüzeylerin kesişme noktalarında nokta nesneleri veya eğriler oluşturun.
