Mirror
| Araç Çubuğu | Menü |
|---|---|
|
|
Dönüşüm Aynala |
Mirror komutu nesnelerin ayna görüntüsü kopyasını oluşturur.
Adımlar
- Nesneler seçin.
- Pick yansıtmanın başlangıcı düzlem.
- Aynanın sonunu seçin düzlem.
İmleci hareket ettirdikçe, Rhino yansıtılan nesnelerin konumunun ön izlemesini yapar.
İki uç nokta, Çalışma Düzlemine dik bir aynayı düzlem belirtir.
Kullanım nesne yakalamaları aynayı düzlem doğru bir şekilde yerleştirmek için, özellikle Join bir yüzey ve onun yansıtılmış kopyası.
Kullanım Kılavuzu - Dönüştürme Komutları
Komut satırı seçenekleri
3 Nokta
Bir aynayı düzlem tanımlamak için üç nokta seçin.
Kopyala
Nesnelerin kopyalanıp kopyalanmayacağını belirtir. Bir artı işareti
Kopyalama modu açıkken imleçte görünür.
RememberCopyOptions komutu seçilen seçeneğin varsayılan olarak kullanılıp kullanılmayacağını belirler.

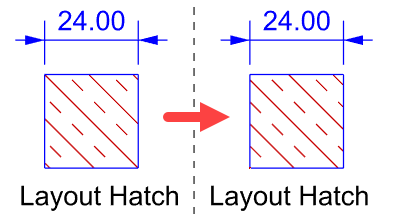

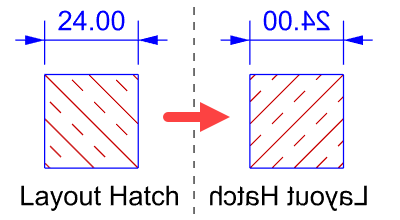

MirrorAnnotation
Aynalanmış kopyada metnin, boyut metninin ve tarama desenleri öğelerinin çevrilip çevrilmeyeceğini kontrol eder.
-
Metin ve boyut metni üzerindeki etkiyi görmek için, Metin arkadan bakıldığında ileriye doğru okunur ek açıklama stili'da devre dışı bırakılması gerekiyor.
XAxis
Geçerli Görünüm Penceresi'ın CPlane x ekseni (xz düzlem) boyunca nesneyi yansıtır.
YAxis
Geçerli Görünüm Penceresi'ın CPlane y ekseni (yz düzlem) boyunca nesneyi yansıtır.
ZAxis
Geçerli Görünüm Penceresi'ın CP Düzlemi (xy düzlem) boyunca nesneyi yansıtır.
Nesne
Düzlemsel bir yüzey, düzlemsel bir eğri seçinveya bir çizgi aynayı tanımlamak için düzlem Bir çizgi seçilirse, ayna düzlem CPlan'a dik olur.
-
Düzlemsel tek bir yüzey, çoklu yüzey yüz veya ekstrüzyon yüz kenarlık, ayna düzlem olarak seçilebilir.
-
Ayna düzlem, Geçmiş ile düzlemsel bir nesneye eklenebilir. nesne düzlemselliğini kaybederse Geçmiş güncellemeleri devre dışı kalır.
SubCrv
Type alt crv eğri öğesinin bir kısmını giriş olarak seçmek için.
Ayrıca bkz.
Yansıt
Bir SubD yansımasını düzlem boyunca simetrik hale getirir ve her iki tarafı tek bir SubD halinde birleştirir.
Simetri
eğri veya yüzey kopyasını süreklilik ile yansıtın.
