Offset
| Araç Çubuğu | Menü |
|---|---|
|
|
Eğri Eğri Ofset |

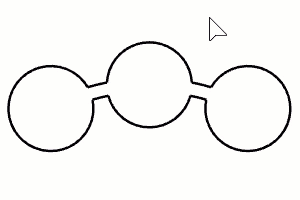

Offset komutu bir eğri kopyalar, böylece kopyalanan eğri üzerindeki tüm konumlar orijinal eğri'ten belirli bir uzaklıkta olur.
Adımlar
-
Bir eğri veya bir kenar seçin.
Veya, Ctrl (CMD) + tıklama eğri/kenar segmentlerini komutu çalıştırmadan önce bağladım.
-
ofset yönüne karar vermek için fare imlecini hareket ettirin ve tıklayın.
- En iyi sonuçları elde etmek için orantılı olarak küçük ofset mesafeleri ve yumuşat eğrileri kullanın; aksi takdirde bükülmeler ve ikiye katlanmış eğriler elde edebilirsiniz.
Komut satırı seçenekleri
Mesafe
ofset mesafesini ayarlar.
Loose
Yes - Düzenleme noktalarını hareket ettirerek bir eğriyi ofsetler.
- Çoklu eğri ofset'yi ayrı ayrı bölümlere ayırır. Sonuçta segmentler köşelerde parçalanacaktır.
- Köşe ve Tolerance Seçenekler kullanılmıyor ve gösterilmiyor.
- Daha az düzenleme noktasına sahip eğriler sonuçta daha fazla bozulmaya neden olabilir.
-
Çıkış eğri, giriş eğri ile aynı parametre yapısına sahiptir.
No - eğri şeklini Tolerance ayarı içinde kaydırır.
- Küçük bir tolerans, daha fazla kontrol noktaları içeren bir eğri çıkışı oluşturur.
Corner
Görüntüde işaret edildiği gibi "dışbükey" tarafa ofset olduklarında köşelerin nasıl işleneceğini belirtir.
Orijinal eğri (mavi). Offset eğri (kırmızı).
Sharp
Keskin bir köşe oluşturmak için bitişik ofset segmentlerini Extend kullanın.
Round
Bitişik ofset segmentler arasındaki boşluğu bir teğet ile doldurun yay segment.
Düzleştir
Bitişik ofset bölümler arasındaki boşluğu 3. derece teğet bölümle doldurun.
Chamfer
Bitişik ofset bölümler arasındaki boşluğu düz bir bölümle doldurun.
Yok
Bitişik ofset segmentler arasındaki boşluğu açık bırakın.
Kırp
Kesişen eğri bölümlerin köşelere kadar kırpılıp kırpılmayacağını belirtir. No kendi kendine kesişen eğriler oluşturur.
|
|
|
Evet |
Hayır |
ThroughPoint
Uzaklık yerine seçilmiş bir nokta üzerinden ofsetler.
- İnteraktif önizleme, ekranı hızlandırma açısından son eğri önizlemeden daha az doğrudur.
Tolerans
Şunu ayarlar: tolerans ofset eğri için. Kullanmak için 0 yazın varsayılan sistem tolerans.
BothSides
eğri girişinin her iki tarafındaki eğriyi ofsetler.
InCPlane
eğri, orijinal eğrinin düzlem'inde ofset'dir. Bu seçenek bunun yerine geçerli Çalışma Düzleminin düzlem'sındaki eğriyi dengeler.
Cap
eğri uçlarındaki boşluğu kapatır.
Yok
Hiçbir kapanış bölümü eklenmez. ofset eğri mevcut katman'e devam eder.
Flat
Eğriler arasına düz-çizgi bölümler eklenir ve birleştirilir. nesne orijinal ile aynı katman ile gider.
Round
Eğriler arasına teğet yaylar eklenir ve birleştirilir. nesne orijinal ile aynı katman ile gider.
OutputLayer
Current
Sonuçları mevcut katman üzerine yerleştirin.
Input
Sonuçları giriş nesneleriyle aynı katman üzerine yerleştirin.
Hidden komutu-çizgi seçeneği
SubCrv
Type alt crv eğri öğesinin bir kısmını giriş olarak seçmek için.
Ayrıca bkz.
OffsetMesh
Farklı yön modlarıyla köşeleri belirli bir mesafeye taşıyarak bir mesh kopyalar.
OffsetCrvOnSrf
Bir eğriyi orijinaline paralel bir yüzey üzerine kopyalayın.
OffsetNormal
Bir eğriyi orijinale paralel bir yüzey üzerine yüzey normal yönde kopyalayın.
OffsetMultiple
Eğrileri veya yüzey kenarları orijinale paralel kopyalayın.
