ReduceMesh
| Araç Çubuğu | Menü |
|---|---|
|
|
Mesh Araçları Düzenle > Daralt > Köşe Sayısını Azaltın |

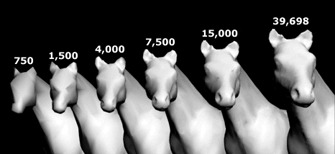

ReduceMesh komutu, geometrik ve doku distorsiyonu en aza indirirken çokgen mesh yüz sayısını azaltır.
Note
- İlk önce mesh üçgenleştirilir, çokgen sayısı azaltılır ve elde edilen mesh üçgeni yeniden dörtgenleştirilir.
- Manifold olmayan mesh'ler (kenarları ikiden fazla yüz tarafından paylaşılan mesh'ler) bazı durumlarda istenmeyen sonuçlara neden olabilir.
Adımlar
- Mesh nesneler seçin.
- mesh'i Seçenekler azaltarak ayarlayın.
Mesh Options azaltın
çokgen sayımı başlatılıyor
mesh girişindeki üçgen çokgenlerin sayısı. Her dörtgen yüz iki üçgen çokgen olarak sayılır
___ çokgena azaltın
Azaltılmış mesh için hedef çokgen sayısını belirtir.
Yüzde ___ oranında azaltın
Başlangıç çokgen sayısının azaltılacağı yüzdeyi belirtir.
Yalnızca düzlemsel
mesh şeklini değiştirmeden eş düzlemli yüzleri basitleştirerek mesh değerini azaltır.
ızgara'u koru
İndirgeme sırasında mesh ızgaralarının satır ve sütun yapısını korur.

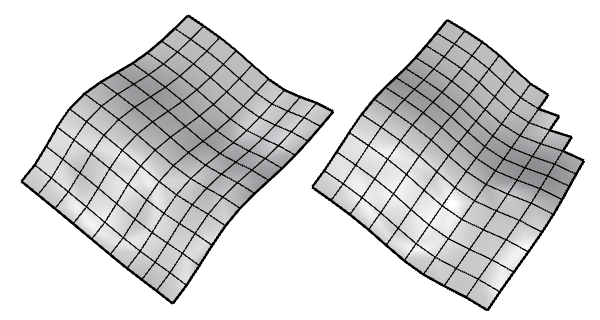

Bu seçenek yalnızca mesh girişi aşağıdaki resimde soldaki mesh gibi bir satır ve sütun yapısına sahip olduğunda kullanılabilir.
Dörtlü tutun
mesh azaltma sırasında dörtgen yüzler korunmaya çalışılıyor. Gerektiğinde üçgen yüzler oluşturulabilir.
Kilitli Mesh Nokta
ReduceMesh komutu, mesh noktalarını kilitlemenizi sağlar. Azaltma bu noktaları değiştirmeyecektir.
Göster
Kilitli mesh noktaları vurgular.
Add
Seçilen mesh noktalarını kilitli mesh noktaları kümesine ekler.
Kullanım SelBrush noktaları seçmek veya seçimi kaldırmak için.
Kaldır
Seçilen mesh noktalarını kilitli mesh noktaları kümesinden kaldırır.
Geri Al
Önceki işlemleri geri alır.
Tamamını çıplak ekle
Kilitli mesh noktaları kümesine çıplak kenarlardaki mesh noktaları ekler.
Kırışıklıklar ekle ___ derece
mesh, bitişik yüzler arasındaki açının belirtilen açıdan daha büyük olduğu kenarlar boyunca noktaları kilitler ve küçültme sırasında bu kenarlar korunur.
Yalnızca köşeler
Kırışıkların yalnızca uçlarını, bağlantı noktalarını ve köşelerini kilitleyerek aralarındaki kenarların azaltılmasına olanak tanır.
Preview
İndirgenmiş mesh önizlemesini görüntüler ve görüntüleme modu Seçenekler önizlemesini etkinleştirir.
Azaltma ilerlemesi Rhino'nun durum çubuğu'ında rapor edilir.
Tel kafes
Azaltılmış mesh'ı tel çerçeve olarak görüntüler.
Gölgeli
Azaltılmış mesh değerini gölgeli yüzlerle ve kablo olmadan görüntüler.
Tellerle gölgelendirilmiş
Gölgeli yüzler ve kablolarla azaltılmış mesh değerini görüntüler.
Orijinalin üzerinde hayalet
Küçültülmüş mesh'u yarı saydam gölgeli yüzler ve kablolarla orijinal mesh üzerinde beyaz bir tel çerçeve içinde görüntüler.
-
Azaltılmış mesh, gölgeli görüntüleme modlarında nesnenin malzeme'ı kullanılarak önizlenir.
hidden komutu-çizgi Seçenekler'ye erişmek için
- Bir yazın kısa çizgi komutu isim önünde: -ReduceMesh.
| Komut satırı seçenekleri | |
|---|---|
Accuracy |
1=HızlıDönüşüm sırasında hız için doğruluğu değiştirir. Azaltma daha rastgele gerçekleştirilir, daha az hesaplama gerektirir ve bu nedenle daha hızlıdır. 10=DoğruEn az görünür eser üretir. Bu daha fazla hesaplama gerektirir ve bu nedenle daha yavaştır. Not: Bu seçenek diyalog sürümünü etkilemez. Diyalog sürümünde maksimum doğruluk için her zaman 10 kullanılır. |
