Contour
| Araç Çubuğu | Menü |
|---|---|
|
|
Eğri Curve Nesnelerden > Contour |

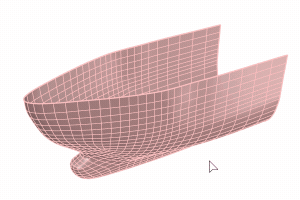

Contour komutu, eşit aralıklı düzlemleri giriş nesneleriyle kesiştirerek düzlemsel eğriler, noktalar veya taramalar oluşturur.
Adımlar
-
Kontur oluşturmak için nesneler seçin.
-
Pick temel nokta.
Kontur düzlemleri temel noktasından başlayarak her iki yöne doğru oluşturulacaktır.
-
Kontur düzlemlerine dik bir yön seçin.
-
Mesafeyi belirtin konturlar arasında.
Kontur düzlemleri geçerli Çalışma Düzlemine dik olacaktır.
Komut satırı seçenekleri
Range
Belirtilen aralıktaki konturları oluşturur.
AssignProperties
ByCurrentLayer
Mevcut katman üzerinde, Nesne Özellikleri ayarında konturlar oluşturur Tarafından Layer.
ByInputObject
Giriş nesnelerinden Nesne Özellikleri devralan konturlar oluşturur.
Output
All
Konturlar eğriler, noktalar veya taramalar olabilir.
Tarama oluşturma, giriş nesnesinin kesit stili özelliklerine dayalıdır ve yalnızca kapalı konturlar için geçerlidir.
Nesnenin kesit stili şu şekilde ayarlanmışsa: Tarafından kırpma düzlemi, taramalar oluşturulmayacak.
CurvesOnly
Konturlar eğriler veya noktalar olabilir. Taramalar oluşturulmayacaktır.
GroupObjectsByContourPlane
Kontur nesnelerini aynı düzlem üzerine yerleştirir. grup.
Adımlar
-
Kontur oluşturmak için nesneler seçin.
-
Pick taban çevresi için bir nokta düzlem.
-
Kontur düzlemlerine dik yönü tanımlamak için başka bir nokta seçin.
-
Mesafeyi belirtin konturlar ve pres arasında Enter.
Konturlar, kontur düzlemlerinin nesnelerle kesiştiği yerde oluşturulur.
| Araç Çubuğu | Menü |
|---|---|
|
|
Eğri Curve Nesnelerden > Section |

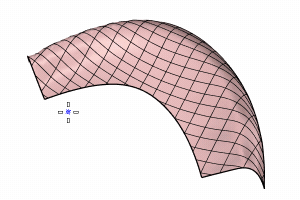

komut Bölümü, bir düzlem'i giriş nesneleriyle kesiştirerek düzlemsel eğriler, noktalar veya taramalar oluşturur.
Adımlar
Komut satırı seçenekleri
ExtendSection
düzlem bölümünün seçilen noktaların ötesinde uzat olup olmayacağını belirtir.
AssignProperties
ByCurrentLayer
Mevcut katman üzerinde, Nesne Özellikleri ayarlanmış olarak bölümler oluşturur Tarafından Layer.
ByInputObject
Giriş nesnelerinden Nesne Özellikleri devralan bölümler oluşturur.
Output
All
Bölümler eğriler, noktalar veya taramalar olabilir.
Tarama oluşturma, giriş nesnesinin kesit stili özelliklerine dayalıdır ve yalnızca kapalı kesitler içindir.
Nesnenin kesit stili şu şekilde ayarlanmışsa: Tarafından kırpma düzlemi, taramalar oluşturulmayacak.
CurvesOnly
Kesitler eğriler veya noktalar olabilir. Taramalar oluşturulmayacaktır.
GroupObjectsBySectionPlane
Aynı bölüm düzlem tarafından oluşturulan nesneleri bir grup.
