Boyut komutları

Rhino 9 kılavuzuna dön

Boyut komutları, etkin CPlan'a paralel uzunluk, açı, yarıçap vb. açıklamalarını içeren boyutlar oluşturur. Boyutlar nesneye Geçmiş ile eklenir.

Centermark

Araç Çubuğu Menü

Ölçü

Teknik Çizim

Menülerde değil.

 Geçmiş etkin

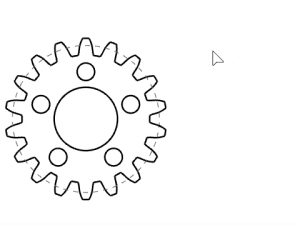

Centermark komutu, bir eğrinin merkez noktasında bir çarpı veya çarpı işareti ve orta çizgiler çizer.

Merkez işaretinin boyutu ve stili aşağıdakiler tarafından kontrol edilir: ek açıklama stili ve Merkez işareti Özellikler.

Komut satırı seçenekleri

Style

Şunu seçin: ek açıklama stili isim.

Merkez işareti Properties

Merkez işareti boyutu

Yarıçap ve çap boyutları için merkez işaretinin boyutu.

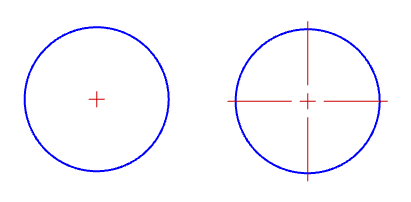

Merkez işareti stili

Yarıçap ve çap boyutları için merkez işaretinin stilini ayarlar

Yok

Herhangi bir merkez işareti çizilmemiştir.

Mark

Yarıçapın veya çapın merkezine bir çarpı işareti çizilir.

İşaret ve Çizgiler

Bir çarpı işareti ve uzat, nesne kenarlarının hemen ötesine uzanan çizgiler.

Dim

Araç Çubuğu Menü

Ölçü
Teknik Çizim
Standart

Teknik Çizim

Doğrusal Ölçü

 Geçmiş etkin

Dim komutu yatay veya dikey doğrusal boyutlar çizer.

Kullanım Kılavuzu - Mimari Çizimler

Adımlar

  1. komut'ı başlatın.
  2. Pick iki nokta.

  3. çizgi boyutunu bulmak için üçüncü noktayı seçin.

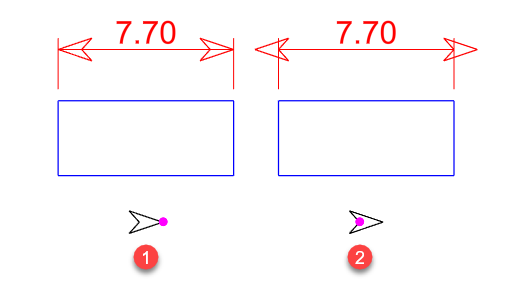

    Ölçü metni uzatma çizgileri arasına sığmadığında ölçü metnini sola veya sağa yerleştirebilirsiniz.

  • Doğrusal boyut çizgi ve metin, nesne hareket ettirildiğinde konumlarına yapışır. Doğrusal boyutu çizgi ve metni nesne ile yeniden konumlandırmanız gerekiyorsa, bunların birlikte taşınması gerekir.
Komut satırı seçenekleri

AnnotationStyle

Şunu seçin: ek açıklama stili isim.

Object

Boyutlandırmak için bir nesne seçin.

Continue

Aynı boyut çizgi boyunca daha fazla (zincir) boyut ekleyin.

Undo

Son eylemi tersine çevirir.

Temel

İlk noktadan itibaren ölçülendirmeye devam edilir.

Vertical

Boyutu Çalışma Düzlemi y ekseniyle hizalanmış olarak çizer.

Horizontal

Boyutu Çalışma Düzlemi x ekseniyle hizalanmış olarak çizer.

Özellikler boyutunu geçersiz kılmak için

Boyutlar ek açıklama stilleri'daki ayarları uygular. Bir boyutun ek açıklama stili boyutundan farklı görünmesine ihtiyacınız varsa, Özellikler boyutundaki ayarları geçersiz kılabilirsiniz.

  • Boyutu seçin ve Properties panel, tıklayın Boyut düğme boyutunu Özellikler düzenlemek için.

veya

  • Boyutu açmak için boyuta çift tıklayın. Boyutu Düzenle iletişim kutusu kutu.

Note

ek açıklama stili'dan farklı ayarlar mavi renkle vurgulanacaktır.

DimAligned

Araç Çubuğu Menü

Ölçü
Teknik Çizim

Teknik Çizim

Diğer Ek Açıklamalar >

Hizalı Ölçü

 Geçmiş etkin

DimAligned komutu iki noktayla sıralanan doğrusal bir boyut çizer.

Adımlar

  1. komut'ı başlatın.
  2. Pick iki nokta.

  3. çizgi boyutunu bulmak için üçüncü noktayı seçin.

    Ölçü metni uzatma çizgileri arasına sığmadığında ölçü metnini sola veya sağa yerleştirebilirsiniz.

  • Doğrusal boyut çizgi ve metin, nesne hareket ettirildiğinde konumlarına yapışır. Doğrusal boyutu çizgi ve metni nesne ile yeniden konumlandırmanız gerekiyorsa, bunların birlikte taşınması gerekir.
Komut satırı seçenekleri

AnnotationStyle

Şunu seçin: ek açıklama stili isim.

Object

Boyutlandırmak için bir nesne seçin.

Continue

Aynı boyut çizgi boyunca daha fazla (zincir) boyut ekleyin.

Temel

İlk noktadan itibaren ölçülendirmeye devam edilir.

Undo

Son eylemi tersine çevirir.

Özellikler boyutunu geçersiz kılmak için

Boyutlar ek açıklama stilleri'daki ayarları uygular. Bir boyutun ek açıklama stili boyutundan farklı görünmesine ihtiyacınız varsa, Özellikler boyutundaki ayarları geçersiz kılabilirsiniz.

  • Boyutu seçin ve Properties panel, tıklayın Boyut düğme boyutunu Özellikler düzenlemek için.

veya

  • Boyutu açmak için boyuta çift tıklayın. Boyutu Düzenle iletişim kutusu kutu.

Note

ek açıklama stili'dan farklı ayarlar mavi renkle vurgulanacaktır.

DimAngle

Araç Çubuğu Menü

Ölçü
Teknik Çizim

Teknik Çizim

Açı Ölçüsü

 Geçmiş etkin

DimAngle komutu, bir yayın açısını veya seçilen iki çizgi arasında veya üç noktadan itibaren boyutlandırır.

Adımlar

  1. Bir yay seçin.

    veya
    İki çizgi, çoklu çizgi segment, doğrusal yüzey veya çoklu yüzey kenar seçin.

  2. Pick boyut konumu.
Komut satırı seçenekleri

AnnotationStyle

Şunu seçin: ek açıklama stili isim.

Points

Açının tepe noktasını (1) ve ardından boyut noktalarını (2) ve (3) seçin.

Özellikler boyutunu geçersiz kılmak için

Boyutlar ek açıklama stilleri'daki ayarları uygular. Bir boyutun ek açıklama stili boyutundan farklı görünmesine ihtiyacınız varsa, Özellikler boyutundaki ayarları geçersiz kılabilirsiniz.

  • Boyutu seçin ve Properties panel, tıklayın Boyut düğme boyutunu Özellikler düzenlemek için.

veya

  • Boyutu açmak için boyuta çift tıklayın. Boyutu Düzenle iletişim kutusu kutu.

Note

ek açıklama stili'dan farklı ayarlar mavi renkle vurgulanacaktır.

DimArea

Araç Çubuğu Menü

Ölçü

Teknik Çizim

Diğer Ek Açıklamalar >

Alan Ölçüsü

 Geçmiş etkin

DimArea komutu kapalı düzlemsel eğrilerin, yüzeylerin, çoklu yüzeylerin, alt yüzeylerin, mesh'ler veya taramaların alanını boyutlandırır.

Adımlar

  1. Kapalı bir düzlemsel eğri, yüzey, çoklu yüzey, alt-yüzey, mesh veya tarama seçin.

  2. Pick metin veya kılavuz çizgisi için bir başlangıç noktası.
    Leader seçeneği kullanılırsa, kılavuz çizgisi noktalarını aşağıdaki gibi çizmeye devam edin: Leader komutu.
    nesne alanı otomatik olarak girilir.

Command-çizgi seçeneği

Type

Kılavuz Çizgisi

Bir kullanır kılavuz çizgisi nesneye işaret etmek için.

Metin

Metni seçilen konuma yerleştirir.

Boyut şunu kullanır: Area Boyutu hesaplamak için metin alanı.

Mevcut boyutları düzenlemek için

  • Boyutu seçin ve kılavuz çizgisi öğesini veya Properties panel içindeki metni düzenleyin.
  • Veya kılavuz çizgisi veya metin düzenlemesini kutu açmak için boyuta çift tıklayın.

DimCurveLength

Araç Çubuğu Menü

Ölçü

Teknik Çizim

Diğer Ek Açıklamalar >

Eğri Uzunluğu Ölçüsü

 Geçmiş etkin

DimCurveLength komutu, bir eğrinin uzunluğunu boyutlandırır.

Adımlar

  1. Bir eğri seçin.
  2. Pick metin veya kılavuz çizgisi için bir başlangıç noktası.
    Leader seçeneği kullanılırsa, kılavuz çizgisi noktalarını aşağıdaki gibi çizmeye devam edin: Leader komutu.
    eğri uzunluğu otomatik olarak girilir.
Command-çizgi seçeneği

Type

Kılavuz Çizgisi

Bir kullanır kılavuz çizgisi nesneye işaret etmek için.

Metin

Metni seçilen konuma yerleştirir.

Boyut şunu kullanır: CurveLength Boyutu hesaplamak için metin alanı.

Mevcut boyutları düzenlemek için

  • Boyutu seçin ve kılavuz çizgisi öğesini veya Properties panel içindeki metni düzenleyin.
  • Veya kılavuz çizgisi veya metin düzenlemesini kutu açmak için boyuta çift tıklayın.

DimCreaseAngle

Araç Çubuğu Menü

Ölçü

Teknik Çizim

Diğer Ek Açıklamalar >

Kırışma Açısı Ölçüsü

DimCreaseAngle komutu iki düzlem arasındaki açıyı boyutlandırır.

Adımlar

  1. Ilk yüzey seçin.
  2. İkinci yüzey öğesini seçin.
  3. Pick boyut için bir konum.

Özellikler boyutunu geçersiz kılmak için

Boyutlar ek açıklama stilleri'daki ayarları uygular. Bir boyutun ek açıklama stili boyutundan farklı görünmesine ihtiyacınız varsa, Özellikler boyutundaki ayarları geçersiz kılabilirsiniz.

  • Boyutu seçin ve Properties panel, tıklayın Boyut düğme boyutunu Özellikler düzenlemek için.

veya

  • Boyutu açmak için boyuta çift tıklayın. Boyutu Düzenle iletişim kutusu kutu.

Note

ek açıklama stili'dan farklı ayarlar mavi renkle vurgulanacaktır.

DimDiameter

Araç Çubuğu Menü

Ölçü
Teknik Çizim

Teknik Çizim

Çap Ölçüsü

 Geçmiş etkin

DimDiameter komutu seçilen bir eğrinin çapını boyutlandırır.

Adımlar

  1. Bir eğri seçin.
  2. Pick boyut konumu.
    Boyutlar her zaman nesne mevcut Çalışma Düzlemine yansıtılmış gibi ölçülür.

Command-çizgi seçeneği

AnnotationStyle

Şunu seçin: ek açıklama stili isim.

Özellikler boyutunu geçersiz kılmak için

Boyutlar ek açıklama stilleri'daki ayarları uygular. Bir boyutun ek açıklama stili boyutundan farklı görünmesine ihtiyacınız varsa, Özellikler boyutundaki ayarları geçersiz kılabilirsiniz.

  • Boyutu seçin ve Properties panel, tıklayın Boyut düğme boyutunu Özellikler düzenlemek için.

veya

  • Boyutu açmak için boyuta çift tıklayın. Boyutu Düzenle iletişim kutusu kutu.

Note

ek açıklama stili'dan farklı ayarlar mavi renkle vurgulanacaktır.

DimOrdinate

Araç Çubuğu Menü

Ölçü
Teknik Çizim

Teknik Çizim

Diğer Ek Açıklamalar >

Ordinat Ölçüsü

 Geçmiş etkin

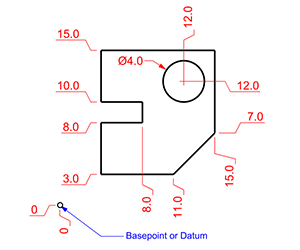

DimOrdinate komutu, bir temel konuma olan x veya y mesafesini boyutlandırır.

Note

  • Ordinat boyutlar, bir başlangıç noktasından (temel noktası olarak adlandırılır), delik Merkez veya bir parçadaki özellik gibi boyutlandırılmış bir özelliğe olan yatay veya dikey mesafeyi gösterir.
  • DimOrdinate komutu, X veya Y ekseninde iki nokta arasındaki mutlak mesafeye açıklama ekler. Her zaman pozitiftir ve negatif olabilecek vektörlerden farklıdır.
  • Ordinatlı boyutlar, boyutların neden olduğu dağınıklığın en aza indirilmesi nedeniyle CNC ile ilgili imalat endüstrilerinde yaygın olarak kullanılmaktadır.
  • Bu boyut türü, özelliğin X veya Y'sini ofset temel noktasından göstererek, birikmiş hataları önler.

  • Ordinatın şekli kılavuz çizgisi, geometrinin çakışmasını önlemek için oluşturulduktan sonra nokta düzenlenebilir.

Ordinat boyutu oluşturma

  1. Pick bir boyut noktası.
    İkinci seçiminiz öncelikle ilk seçimin üstünde veya altındaysa bir XDatum boyutu ima edilir.
    İkinci seçiminiz öncelikle birinci seçimin solunda veya sağındaysa, bir YDatum boyutu ima edilir.
  2. Bir kılavuz çizgisi uç noktası seçin.
  3. Basın Enter Boyutları yerleştirmeyi bitirdiğinizde.

Ordinat boyutunu güncelleme

  1. Bir Ordinat boyutu seçin.

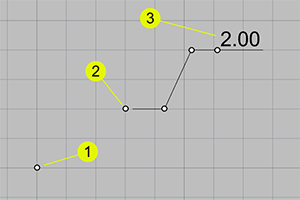

  2. kontrol noktalarını açın. (Düzenle > kontrol noktaları > kontrol noktaları Açık)
  3. Temel noktasını (1) veya boyut noktasını (2) yeni bir konuma taşıyın.
    Boyut metni (3) aşağıdaki durumlarda güncellenecektir: History kaydedildi.

Ordinat Boyutlar Nasıl Güncellenir?

Komut satırı seçenekleri

AnnotationStyle

Şunu seçin: ek açıklama stili isim.

X Verisi

Zımni ağırlıklandırmayı geçersiz kılar ve X ordinat boyutunu zorlar.

Y Verisi

Zımni ağırlıklandırmayı geçersiz kılar ve bir Y ordinat boyutunu zorlar.

Basepoint

komut süresi boyunca temel noktasını değiştirir. DimOrdinate komutu tekrar çalıştırıldığında temel noktası varsayılan Çalışma Düzlemi orijinine geri döner.

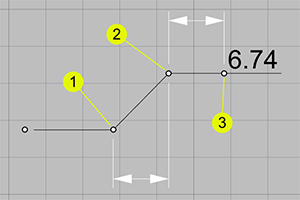

KinkOffset

kılavuz çizgisi uç noktasından (3) önceki iki bükülmenin (1) (2) ofset mesafesine karar verir. Bu seçenek ilk nokta seçildikten sonra görünür.

Özellikler boyutunu geçersiz kılmak için

Boyutlar ek açıklama stilleri'daki ayarları uygular. Bir boyutun ek açıklama stili boyutundan farklı görünmesine ihtiyacınız varsa, Özellikler boyutundaki ayarları geçersiz kılabilirsiniz.

  • Boyutu seçin ve Properties panel, tıklayın Boyut düğme boyutunu Özellikler düzenlemek için.

veya

  • Boyutu açmak için boyuta çift tıklayın. Boyutu Düzenle iletişim kutusu kutu.

Note

ek açıklama stili'dan farklı ayarlar mavi renkle vurgulanacaktır.

DimRadius

Araç Çubuğu Menü

Ölçü
Teknik Çizim

Teknik Çizim

Radyal Ölçü

 Geçmiş etkin

DimRadius komutu, bir yay veya çember yarıçapını boyutlandırır.

Boyutlar her zaman nesne mevcut Çalışma Düzlemine yansıtılmış gibi ölçülür.

Adımlar

  1. Bir eğri seçin.
  2. Pick bir boyut konumu.

Komut satırı seçenekleri

AnnotationStyle

Şunu seçin: ek açıklama stili isim.

PointOnCurve

eğri üzerinde boyut okunun başlayacağı bir nokta seçin.

Özellikler boyutunu geçersiz kılmak için

Boyutlar ek açıklama stilleri'daki ayarları uygular. Bir boyutun ek açıklama stili boyutundan farklı görünmesine ihtiyacınız varsa, Özellikler boyutundaki ayarları geçersiz kılabilirsiniz.

  • Boyutu seçin ve Properties panel, tıklayın Boyut düğme boyutunu Özellikler düzenlemek için.

veya

  • Boyutu açmak için boyuta çift tıklayın. Boyutu Düzenle iletişim kutusu kutu.

Note

ek açıklama stili'dan farklı ayarlar mavi renkle vurgulanacaktır.

DimRotated

Araç Çubuğu Menü

Ölçü
Teknik Çizim

Teknik Çizim

Diğer Ek Açıklamalar >

Döndürülmüş Ölçü

 Geçmiş etkin

DimRotated komutu, xy ekseninden döndürülen doğrusal bir boyut çizer.

Adımlar

  1. komut'ı başlatın.
  2. çizgi boyutunun dönüş açısını ayarlamak için bir sayı girin.
    Dönme açısı şu şekilde de ayarlanabilir: toplama iki nokta.
  3. İki nokta seçin.
  4. çizgi boyutunu bulmak için üçüncü noktayı seçin.
    Ölçü metni uzatma çizgileri arasına sığmadığında ölçü metnini sol veya sağ tarafa yerleştirebilirsiniz.
  • Doğrusal boyut çizgi ve metin, nesne hareket ettirildiğinde konumlarına yapışır. Doğrusal boyutu çizgi ve metni nesne ile yeniden konumlandırmanız gerekiyorsa, bunların birlikte taşınması gerekir.
Komut satırı seçenekleri

AnnotationStyle

Şunu seçin: ek açıklama stili isim.

Object

Boyutlandırmak için bir nesne seçin.

Continue

Aynı boyut çizgi boyunca daha fazla (zincir) boyut ekleyin.

Temel

İlk noktadan itibaren ölçülendirmeye devam edilir.

Özellikler boyutunu geçersiz kılmak için

Boyutlar ek açıklama stilleri'daki ayarları uygular. Bir boyutun ek açıklama stili boyutundan farklı görünmesine ihtiyacınız varsa, Özellikler boyutundaki ayarları geçersiz kılabilirsiniz.

  • Boyutu seçin ve Properties panel, tıklayın Boyut düğme boyutunu Özellikler düzenlemek için.

veya

  • Boyutu açmak için boyuta çift tıklayın. Boyutu Düzenle iletişim kutusu kutu.

Note

ek açıklama stili'dan farklı ayarlar mavi renkle vurgulanacaktır.

DimRecenterText

Araç Çubuğu Menü

Ölçü
Teknik Çizim

Teknik Çizim

Ölçü Metnini Yeniden Ortala

DimRecenterText komutu boyut metnini varsayılan konumuna döndürür.

Adımlar

  • Boyutlar seçin.
    Boyut metnini çizgi boyutundan uzağa taşımak için boyutu açın kontrol noktaları ve kontrol noktası metnini sürükleyin.

DimUserText

Araç Çubuğu

Menü

V9'da yeni

Ölçü

Teknik Çizim

Teknik Çizim

Diğer Ek Açıklamalar >

Kullanıcı Metin Ölçüsü

DimUserText komutu, şunu kullanarak kılavuz çizgisi ek açıklamaları oluşturur özellik kullanıcı metni seçilen nesnenin Properties ayarında ayarlanır. Bir nesne özniteliği kullanıcı metnini kullanarak birden çok lideri hızlı bir şekilde eklemek için kullanılabilir.

Adımlar

  1. DimUserText komutu komutunu çalıştırın.

  2. nesne üzerinde, kılavuz çizgisi'in işaret etmesini istediğiniz bir nokta seçin.

    nesne en az bir kullanıcı metni girişi içermelidir.

    Kullanın Flip taraf değiştirme seçeneği.

  3. ek açıklama için kullanılacak metin alanını seçin ve Tamam'a tıklayın.

    Veya metin alanına çift tıklayın.

  4. Ek bir kılavuz çizgisi oluşturmak için nesne üzerinde başka bir nokta seçin ve işiniz bittiğinde Enter tuşuna basın.

  5. kılavuz çizgisi metni için bir konum seçin.

  6. Kılavuz çizgileri arasındaki boşluğu ayarlamak için fareyi hareket ettirin ve tıklayın.

Komut satırı seçenekleri

Flip

Sonraki kılavuz çizgilerii karşı tarafa yerleştirir.

DimVolume

Araç Çubuğu

Menü

Ölçü

Teknik Çizim

Diğer Ek Açıklamalar >

Hacim Boyutu

 Geçmiş etkin

DimVolume komutu kapalı bir ekstrüzyon, yüzey, çoklu yüzey, mesh veya SubD hacmini boyutlandırır.

Birim boyutları bir kılavuz çizgisi (sol) ve metin (sağ) ile eklenir.

Adımlar

  1. Kapalı bir ekstrüzyon, yüzey, çoklu yüzey, mesh veya SubD seçin.

  2. Pick metin veya kılavuz çizgisi için bir başlangıç noktası.
    Leader seçeneği kullanılırsa, kılavuz çizgisi noktalarını aşağıdaki gibi çizmeye devam edin: Leader komutu.
    nesne biriminin ses düzeyi otomatik olarak girilir.

Command-çizgi seçeneği

Type

Kılavuz Çizgisi

Bir kullanır kılavuz çizgisi nesneye işaret etmek için.

Metin

Metni seçilen konuma yerleştirir.

Boyut şunu kullanır: Volume Boyutu hesaplamak için metin alanı.

Mevcut boyutları düzenlemek için

  • Boyutu seçin ve kılavuz çizgisi öğesini veya Properties panel içindeki metni düzenleyin.
  • Veya kılavuz çizgisi veya metin düzenlemesini kutu açmak için boyuta çift tıklayın.

Boyut Özellikler

Style

Style

Kullanılan ek açıklama stili.

Stil menü

Modelde mevcut olan ek açıklama stilleri'ı listeler. Bir ek açıklama, Özellikler içinde stilinden farklı herhangi bir ayara sahipse, isim stilinin arkasında bir menü görünür.

Geçersiz kılmaları kaldır

Değiştirilen tüm ayarları stil varsayılanlarına sıfırlar.

Güncelle <Stil> eşleşmek

Değiştirilen ayarları ek açıklama stili'a uygular.

Yeni stil olarak kaydet

Yeni bir stil oluşturmak için Özellikler içindeki ayarları kullanır.

Stili Düzenle...

Düzenler Ek açıklamalar stili seçilen ek açıklama nesne tarafından kullanılır.

Model uzay ölçeği

Ekran boyutu, bileşen boyutunun (ok boyutu veya metin yüksekliği gibi) ve Model uzay ölçeği değer.

Normalde bu durumun tersidir yazdır ölçeği. Metin yüksekliği, uzantı çizgi uzantısı, uzantı çizgi ofset mesafesi ve ok uzunluğu bu sayıyla çarpılır.

Stili Düzenle...

Düzenler Ek açıklamalar stili seçilen ek açıklama nesne tarafından kullanılır.

Eşleştir

Özellikler'ını geçerli ek açıklama'ye uygulamak için bir ek açıklama seçin.

Metin

Height

Metin yüksekliği.

Mask

Metni opak bir renkle çevreler.

Yok

Maskeyi kapatın.

Background

Maske rengini Görünüm Penceresi olarak ayarlar arka plan rengi.

Solid Renk

kullanarak maske rengini seçer. Renk Seç iletişim kutusu kutu.

Maske Rengi

Ne zaman Mask şu şekilde ayarlandı: Solid Renk, rengi değiştirmek için tıklayın.

Kenar boşluklarını maskele

Metnin etrafındaki boş alanın genişliği.

Metnin etrafındaki çerçeve

Boyut metnini çevreleyen şekli ayarlar. Kenar boşluklarını maskele ayarı, metin ile şekil arasındaki mesafeyi kontrol eder.

Aşağıdaki sayıların bulunduğu şekiller metinle uzat yapabilir.

  • Çerçeve yok
  • Dikdörtgen çerçeve
  • Kapsül çerçevesi
  • Circle çerçeve
  • Kare çerçeve
  • Elmas çerçeve
  • Üçgen çerçeve
  • Altıgen çerçeve
  • Altıgen kapsül çerçevesi
  • Yuvarlatılmış dikdörtgen çerçeve
Font

Metin görünümü.

  • Açılır listeyi açmak için tıklayın ve yazı tipini hızlı bir şekilde bulmak için yazı tipinin ilk harfini yazın.

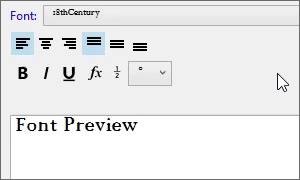

  • Yazı tipi kontrolünü tıklayın iki kez ve önizlemeli bir yazı tipi seçmek için fare tekerleğini kaydırın.

  • Mevcut sistemde ek açıklama tarafından kullanılan bir yazı tipi eksikse:

    Model açıldığında sizden istenecektir.

    Eksik yazı tiplerini algılamayı durdurmak için uyarı iletişim kutusundaki kutu "Bu mesajı bir daha gösterme" onay kutusunu etkinleştirin.

    Eksik yazı tipi algılamayı yeniden etkinleştirmek için, Rhino.Uyarılar.MissingFontWarning'i etkinleştirin. Rhino Options > Gelişmiş.

    ek açıklama, Görünüm Pencereleri'de yedek yazı tipiyle görüntülenir.

    Eksik yazı tipi, yazı tipi listesinde "(yüklü değil)" olarak listelenir.

B

Yazı tipi stilini kalın olarak ayarlar.

ben

Yazı tipi stilini italik olarak ayarlar.

U

Yazı tipi stilini altı çizili olarak ayarlar.

Metin Alanı

Metin alanları, Rhino çalışırken değerlendirilen ve sonuç metinde görüntülenen formüllerdir. Tüm metin alanları %< sözdizimindediralanı ve Seçenekler>%. Bir formül değerlendirilemediğinde #### hata dizisi görüntülenir.

  • Bir metin alanı, uzun bir dosya yolu gibi uzun bir metin dizesi görüntülüyorsa, metnin kontrol noktaları özelliğini açabilir ve metin dizesini sarmak için sağ metin noktasını taşıyabilirsiniz.
  • Metin alanları temel aritmetik işlemleri destekler.
    Bir alanı ikiye katlamak için şunu ekleyin: *2 yakın parantez arkasında şu şekilde:
    %<Area("d90815b8...80c59a")*2>%
    İki metin alanını çarpmak için şunu kullanın:
    %<CurveLength("07c73fde...8a5c7b")*CurveLength("296ed593...0472e0")>%
  • Bir metin alanı referans alınan nesne ile kopyalandığında, kopyalanan metin alanı kopyalanan nesneye referans verecektir.
Toggle yığınlama braketleri

aç/kapat yığın parantezleri düğme, kutu düzenlemesinde seçilen metnin etrafına [[...]] eklemek veya kaldırmak için kullanılan bir kısayol'dır. Yığma parantezleri aralarındaki metni yığın haline getirecek, böylece [[1/2]] yığınlanmış kesir olarak görüntülenecektir.

Kesir istiflemenin sözdizimi

Kesirli yığınlama, başında ve sonunda çift köşeli parantez içindeki eğik çizgiyle bölünmüş iki metin dizesini ayrıştırmak için tasarlanmıştır. Sözdizimi [[x/y]] şeklindedir; burada x üstte ve y alttadır. Örneğin, [[Evet/Yaparım.]] aşağıda gördüğünüz gibi istiflenir.

Derece

Metne bir derece sembolü (°) girer.

Yarıçap

Metne bir yarıçap sembolü (R) girer.

Çap

Metne bir çap sembolü (Ø) girer.

Artı/Eksi

Metne artı/eksi sembolü (±) girer.

Üs 2

Metne üst simge 2 (²) girer.

Üs 3

Metne üst simge 3 (³) girer.

Box düzenle
Açılı ayraçlar

Açılı parantezler < > boyut değerini temsil eder. Açılı ayraçlardan önce veya sonra ek metin yazabilir veya açılı ayraçları kaldırabilirsiniz.

Çokluçizgi metni yazmak için tuşunu basılı tutun Alternatif ve Enter tuşuna basın.

Boyutlardaki Formüller

Boyut ekranı

Geçerli boyut değeri.

Düzenlemenin yazı tipi boyutu kutu şu şekilde kontrol edilebilir: komut istem Seçenekler.

Metni sığdır
Auto

Metnin nereye yerleştirileceğini otomatik olarak belirler.

Inside

Metni boyut çizgilerinin içine zorlar.

Sağ

Metni boyut çizgilerinin dışına ve sağına doğru zorlar.

Sol

Metni boyut çizgilerinin dışına ve soluna zorlar.

HintLeft/HintRight

HintLeft ve HintRight, çizgi boyutunu yerleştirmeyi seçtiğiniz yere göre otomatik olarak seçilir. Soldan seçim yapıldığında HintLeft seçilir. Sağdaki seçim yapıldığında HintRight seçilir. Boyut değiştirildiğinde ve boyut metni artık uzatma çizgileri arasına sığmadığında, boyut metni sol veya sağ tarafa taşınacaktır.
HintLeft
HintRight
Boyut çizgileri
Arrows
Ok ucu 1 / 2
Arrow
Dot
Tick
Kısa ok
Ok aç
Dikdörtgen
İnce ok
Daha ince ok
Veri oku

Kullanıcı oku

Daha önce tanımlanmış bir bloğu ok ucu olarak kullanır.

Modelde blok bulunmadığında bu seçenek kullanılamaz.

Ok yok

Ok ucunu temsil edecek bir blok oluşturmak için

  1. Ok elemanlarını çizin.
  2. Bir oluştur blok geometriden.
Note

  • Ok ucu bloğunun temel noktası, ok ucunun çizgi veya kılavuz çizgisi boyutunun sonuna nasıl yerleştirileceğini belirler. Aşağıdaki çizimde:

    (1) Ok ucu bloğunun temel noktası, ok ucunun eğri ucuna yerleştirilir. çizgi boyutu ok ucunu geçiyor.

    (2) Ok ucu bloğunun temel noktası, ok ucunun eğri sonuna yerleştirilir. çizgi boyutu ok ucunu geçmiyor.

    Ok ucunun ucunun bir konuma doğru şekilde yerleştirilmesini istiyorsanız ok ucu bloğunun temel noktasını uca yerleştirdiğinizden emin olun.

  • Şunu kullanın: Tarafından nesne, Tarafından katmanve Ebeveyne göreBlock komutu'un özelliklerini kullanın.
Ok yok

Herhangi bir ok çizilmemiştir.

Ok boyutu

Ok ucunun uçtan kuyruğa kadar olan uzunluğu.

Ok sığdır

Oklar için yeterli alan olmadığında konumlarını zorlayabilirsiniz.

Auto

Okların nereye yerleştirileceğini otomatik olarak belirler.

Inside

Okları boyut çizgilerinin içine doğru zorlar.

Outside

Okları boyut çizgilerinin dışına zorlar.

Oklar dışarıdaysa uzatma çizgileri arasına çizgi boyutunu çizin

Oklar dışarıdayken çizgi boyutunu çizmeye zorlayın.

Uzunluk birimler
Birim - Format

ek açıklama stili birimi ve formatı.

Uzunluk faktörü

Boyutlardaki mesafeler bu değerle çarpılır.

Doğrusal çözünürlük

Mesafe gösterimi için ondalık basamakların sayısı.

Yuvarlama

Boyutu en yakın listelenen değere yuvarlar.

Önek / Sonek

Boyut metninden önce ve sonra eklenen metin.

Önek ve sonek yalnızca boyut metin dizesi şunu içerdiğinde görüntülenir: "<>".

Sıfır bastırma

Ölçümlendirmenin başında veya sonunda sıfırların görüntülenmesini kapatır.

Sıfır bastırma yok

0,560

Baştaki sıfırları gizle

.560

Sondaki sıfırları gizle

0,56

Baştaki ve sondaki sıfırları gizle

0,56

Alternatif birimler
Alternatif birimler kullan

İkinci birimler değerini doğrusal boyutlarda görüntüler.

Birim - Format

ek açıklama stili birimi ve formatı.

Uzunluk faktörü

Boyutlardaki mesafeler bu değerle çarpılır.

Doğrusal çözünürlük

Mesafe gösterimi için ondalık basamakların sayısı.

Yuvarlama

Boyutu en yakın listelenen değere yuvarlar.

Önek / Sonek

Boyut metninden önce ve sonra eklenen metin.

Önek ve sonek yalnızca boyut metin dizesi şunu içerdiğinde görüntülenir: "<>".

Sıfır bastırma

Ölçümlendirmenin başında veya sonunda sıfırların görüntülenmesini kapatır.

Sıfır bastırma yok

0,560

Baştaki sıfırları gizle

.560

Sondaki sıfırları gizle

0,56

Baştaki ve sondaki sıfırları gizle

0,56

Aşağıdaki alternatif birimler

Boyut çizgilerinin diğer tarafında alternatif birimler görüntüler.

Tolerans
Tolerance stili

tolerans'ın çizgi boyutunda nasıl biçimlendirileceğini veya görüntüleneceğini kontrol eder.

Hayır tolerans

tolerans eklenmedi.

Symmetrical

Bir ekler ± (artı/eksi) karakteri ve tek Üst değer.

Sapma

Şunu görüntüler: Üst değer Başına + (artı) karakteri gelir ve Daha düşük değer çizgi boyutunda önünde bir - (eksi) karakteri bulunur. Negatif bir sayının girilmesi, tolerans görüntüsünü pozitiften negatife ve negatiften pozitife çevirir.

Limits

Boyut uzunluğunu artı Üst değer ve boyut uzunluğu eksi Daha düşük değer.

Resolution

tolerans değeri için ondalık basamak sayısını belirtir.

Alternatif çözünürlük

tolerans değeri için ondalık basamak sayısını belirtir. alternatif birimler.

Üst değer

Maksimum veya üst değeri belirtir tolerans değer.

Daha düşük değer

Minimum veya daha düşük değeri belirtir tolerans değer.

Metin yüksekliği ölçeği (%)

tolerans değerleri için göreli metin yüksekliğini belirtir. Bu ayar yalnızca yığılmış tolerans türleri içindir.

Daha fazla Özellikler

Bkz. Annotation: Açısal birimler

Bakınız: Annotation: Oklar

Bakınız: Annotation: Merkez işareti

Bakınız: Annotation: Boyutlar

Bakınız: Annotation: Kılavuz çizgileri

Bakınız: Annotation: Uzunluk birimler

Bakınız: Annotation: Radyal boyut metni

Bakınız: Annotation: Tolerance

SetDimensionLayer

Araç Çubuğu

Menü

Ölçü

Katman

Teknik Çizim

Boyutu Ayarla Layer

SetDimensionLayer komutu, boyutların geçerli katman üzerinde mi yoksa belirtilen katman üzerinde mi oluşturulacağına karar verir.

Bir boyut ayarlamak için katman

  1. Etkinleştir UseDimensionLayer seçeneği.

  2. Bir katman isim girin.

    Veya şunu seçin: List listeden bir katman seçme seçeneğini kullanın.

    • Girilen katman mevcut değilse, katman oluşturulacaktır.

Komut satırı seçenekleri

UseDimensionLayer

Boyutu Etkinleştir Layer.

DimensionLayer

Boyut nesneleri için katman değerini ayarlayın.

  • Boyut katman silinirse, DimensionLayer seçeneği "Geçerli" olarak sıfırlanacaktır.
  • Boyut katman yeniden adlandırılırsa, DimensionLayer seçeneği güncellenecektir.
Liste

Mevcut Katmanlar listesinden bir katman seçin.

Sıfırla

Boyutu Layer "Geçerli" olarak ayarlayın.

Boyutlar mevcut katman üzerinde oluşturulacak.

Ayrıca bkz.

Boyutu yerleştirmek için SmartTrack nasıl kullanılır?

ek açıklama için metin ve boyutları kullanın
