TextObject
| Araç Çubuğu | Menü |
|---|---|
|
|
Katı Metin |
TextObject komutu, TrueType yazı tiplerine dayalı olarak metin şeklinde eğriler, yüzeyler veya çoklu yüzeyler çizer.
Adımlar
- Seçenekler belirtin.
- Seçim bir konum.
Add special symbols in the scriptable command, -TextObject
Rhino Komut Satırı alanına girilecek boşluk içeren metin çift tırnak içine alınmalıdır. Ayrıca, bazı zengin metin karakterleri doğrudan Rhino Komut Satırı üzerinden girilemez; doğru şekilde yorumlanabilmesi için çift tırnak içine alınmaları veya tek ters eğik çizgi kullanılarak kaçılmaları gerekir. Örneğin:
|
Sembol |
Giriş |
Output |
|
' (Tek alıntı) |
"'xyz'" |
'xyz' |
|
" (Çift alıntı) |
""xyz"" |
"xyz" |
|
! (Başlangıçta ünlem işareti) |
"!xyz" |
!xyz |
|
\ (Ters eğik çizgi) |
"\\xyz\\" |
\xyz\ |
|
\n (Yeni çizgi) |
x\ny\nz |
x sen z |
|
{ ve } (Kıvırcık parantez) |
\{xyz\} |
{xyz} |
Metin nesne Seçenekler
Metin dizesi, yazı tipi, yükseklik, italik ve kalın ayarları çıktı nesnelerine eklenecektir. özellik kullanıcı metni.
Yükseklik ___ <birimler>
birimler modelindeki metin yüksekliğini ayarlar.
Font
Metin görünümü.
-
Açılır listeyi açmak için tıklayın ve yazı tipini hızlı bir şekilde bulmak için yazı tipinin ilk harfini yazın.
-
Yazı tipi kontrolünü tıklayın iki kez ve önizlemeli bir yazı tipi seçmek için fare tekerleğini kaydırın.
-
Mevcut sistemde ek açıklama tarafından kullanılan bir yazı tipi eksikse:
Model açıldığında sizden istenecektir.
Eksik yazı tiplerini algılamayı durdurmak için uyarı iletişim kutusundaki kutu "Bu mesajı bir daha gösterme" onay kutusunu etkinleştirin.
Eksik yazı tipi algılamayı yeniden etkinleştirmek için, Rhino.Uyarılar.MissingFontWarning'i etkinleştirin. Rhino Options > Gelişmiş.
ek açıklama, Görünüm Pencereleri'de yedek yazı tipiyle görüntülenir.
Eksik yazı tipi, yazı tipi listesinde "(yüklü değil)" olarak listelenir.
Büyük harf
Seçilen metindeki tüm harfleri büyük harfe dönüştürür.
Küçük harf
Seçilen metindeki tüm harfleri küçük harfe dönüştürür.
Kelimeleri büyük harfle yaz
Seçilen metindeki kelimelerin ilk harflerini büyük, diğer tüm harflerini küçük harfe çevirir.
Büyük/küçük harf ters çevir
Seçilen metindeki büyük ve küçük harfleri geri döndürür.
Metin hizalaması
Metni sola hizala
Yatay metin hizalamasını sola ayarlar.
Metni ortala hizala
Yatay metin hizalamasını merkeze ayarlar.
Metni sağa hizala
Yatay metin hizalamasını sağa ayarlar.
Metni üste hizala
Dikey metin hizalamasını üste ayarlar.
Metni ortaya hizala
Dikey metin hizalamasını ortaya ayarlar.
Metni alta hizala
Dikey metin hizalamasını alta ayarlar.
B
Yazı tipi stilini kalın olarak ayarlar.
ben
Yazı tipi stilini italik olarak ayarlar.
aç/kapat yığınlama braketleri
aç/kapat yığın parantezleri düğme, kutu düzenlemesinde seçilen metnin etrafına [[...]] eklemek veya kaldırmak için kullanılan bir kısayol'dır. Yığma parantezleri aralarındaki metni yığın haline getirecek, böylece [[1/2]] yığınlanmış kesir olarak görüntülenecektir.
Kesir istiflemenin sözdizimi
Kesirli yığınlama, başında ve sonunda çift köşeli parantez içindeki eğik çizgiyle bölünmüş iki metin dizesini ayrıştırmak için tasarlanmıştır. Sözdizimi [[x/y]] şeklindedir; burada x üstte ve y alttadır. Örneğin, [[Evet/Yaparım.]] aşağıda gördüğünüz gibi istiflenir.
Derece
Metne bir derece sembolü (°) girer.
Yarıçap
Metne bir yarıçap sembolü (R) girer.
Çap
Metne bir çap sembolü (Ø) girer.
Artı/Eksi
Metne artı/eksi sembolü (±) girer.
Üs 2
Metne üst simge 2 (²) girer.
Üs 3
Metne üst simge 3 (³) girer.
Rotation
Metnin dönüş açısını ayarlar.
kutu düzenle
-
Düzenlemeye kutu metni yazın.
Metni kesmek, kopyalamak ve yapıştırmak için düzenleme alanına sağ tıklayın.
Output
Çıkış nesne türünü belirtir.

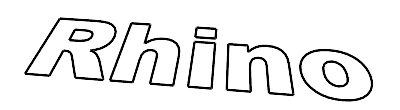

Eğriler
Anahat eğrilerini kullanarak metin oluşturur.

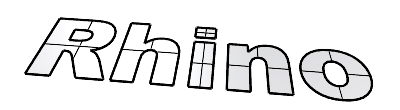

Yüzeyler
Düzlemsel yüzeyleri kullanarak metin oluşturur.

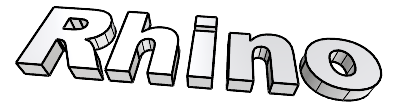

Katılar
Katıları kullanarak metin oluşturur.
Thickness
katı kalınlığını belirtir.
Grup çıkışı
Grup çıkışı Seçenekler, metin öğelerinin geometriye dönüştürüldüklerinde nasıl gruplanacağını kontrol eder (eğriler, yüzeyler veya katılar).
Yok
Çıkış geometrisine uygulanan gruplandırma yoktur.
Dizeye göre
Metin dizesinin tamamı tek bir grup olarak değerlendirilir.
Karaktere Göre
Birden çok parçadan oluşan karakterler (ör. ben, j, %, vb.) bir grup olarak ele alınır.
Both
Metin dizesinin tamamı, içinde yuvalanmış karakter grupları bulunan tek bir grup olarak ele alınır.
Gravür yazı tipi
Rhino gravür yazı tiplerinin bir listesini tutar. Bunlardan biri seçilirse (örn. MecSoft_Font-1), uygun Seçenekler seçilecektir.
Bu seçenek yalnızca Rhino tarafından bilinmeyen tek çizgi gravür yazı tipleri için kullanışlıdır. Kullanılan single-çizgi yazı tipi aşağıdaki gibi beklenmeyen bir görünüme sahip olmadığı sürece bu seçeneği etkinleştirmenize gerek yoktur.
Üç tür gravür yazı tipi vardır:
|
|
|
|
Tek-çizgi
|
Çift-çizgi
|
İki-çizgi
|
Rhino tarafından bilinen bir gravür yazı tipi seçilirse, Rhino aşağıdakileri yapacaktır:
- Tekli-çizgi yazı tipleri - Her vuruşun iki ucunu birbirine bağlayan kapanış çizgilerini kaldırın.
- Çift-çizgi yazı tipleri - İki katına çıkan takımlama yollarını azaltmak için mümkün olduğunda üst üste binen eğrileri kaldırın.
Üst üste binen eğriler kaldığında, Make2D Eğrilerin çakışmadan bir kopyasını oluşturmak için komut. - İki-çizgi yazı tipi sabit genişliğe sahip standart anahat yazı tipleridir. Gravür yazı tipi gerekli satırları kaldırabilir.
Küçük büyük harf olarak küçük harf
Küçük harfleri küçük büyük harfler olarak görüntüler. Göreli metin boyutunu normal metnin belirli bir yüzdesine ayarlayın.
Boşluk ekle
Harflerin arasına boşluk ekler.
Konumlandırmak için metin merkezini kullanın
Metni yerleştirirken imleç metnin ortasında görünecektir.
Kerning
Aralığın görsel olarak dengeli görünmesini sağlamak için belirli harf çiftleri arasındaki boşluğu ayarlar.
Bu seçeneğin çalışması, yazı tiplerinde saklanan "karakter çifti" bilgilerinin çalışmasını gerektirir. Bu seçenek, "karakter çifti" içermeyen yazı tipleri için herhangi bir fark yaratmayacaktır.
Line uzay ölçeği
Metin satırları arasındaki dikey aralığı kontrol eder.
Rhino tarafından yüklenen tek-çizgi yazı tipleri:
MecSoft_Font-1
SLF-RHN Mimar.
