TweenCurves

Rhino 9 kılavuzuna dön

Araç Çubuğu Menü

Eğri
Eğri Araçları

Eğri

Arasında Eğri

 Geçmiş etkin

TweenCurves komutu iki açık veya kapalı giriş eğrisi arasında eğriler oluşturur.

Adımlar

  1. Ilk eğri seçin.
  2. İkinci eğri öğesini seçin.
  3. Gerekirse eğriyi ayarlayın.
    Yönü değiştirmek için bir eğri uç noktasına tıklayın. Uç noktaya her tıklandığında eğrilerin önizlemesi değişir.

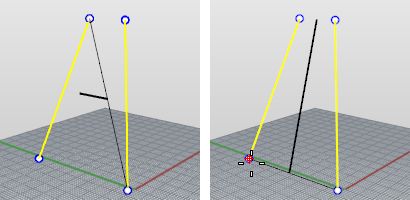

    eğri uç noktasını değiştirmeden önce (sol) ve sol eğri uç noktasına (sağ) tıkladıktan sonra.

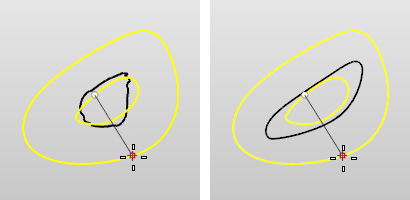

    eğri uç noktasını değiştirmeden önce (sol) ve sol eğri uç noktasına (sağ) tıkladıktan sonra.
Komut satırı seçenekleri
Number

İki giriş eğrisi arasında oluşturulacak eğri sayısını belirtir.
OutputLayer
CurrrentLayer

Geçerli katman üzerine yeni eğriler yerleştirir.

StartCrv

Yeni eğrileri seçilen ilk eğri ile aynı katman üzerine yerleştirir.

EndCrv

Yeni eğrileri seçilen ikinci eğri ile aynı katman üzerine yerleştirir.
MatchMethod

Çıkış eğrilerini iyileştirme yöntemini belirtir.

Yok

şunu kullanır: kontrol noktaları eşleştirme için eğrilerin seçimi. Yani ilk eğrinin ilk kontrol noktası'ı ikincinin eğri ilk kontrol noktası'i ile eşleştirilir.

Refit

Çıkış eğrilerini aşağıdaki gibi yeniden düzenler: FitCrv komutu. Hem giriş eğri hem de çıkış eğri aynı yapıya sahip olacaktır. Sonuçta ortaya çıkan eğriler, girdi eğrileri uyumlu olmadığı sürece genellikle girdiden daha karmaşıktır.

SamplePoints

Giriş eğrileri eğri üzerinde belirtilen sayıda noktaya bölünür; karşılık gelen noktalar, çıkış eğrilerinin geçtiği yeni noktaları tanımlar.

Bir ara eğri oluşturuyorsanız, komut esasen aşağıdakileri yapar:

İki eğriyi eşit sayıda noktaya böler, eğrilerin karşılık gelen noktalarının orta noktasını bulur. ve arayı eğri bu noktalar üzerinden enterpolasyona tabi tutar.

SampleNumber

Kullanılacak örnek nokta sayısı.

Numune numarası 2 ila 9999 arasında ayarlanabilir.

Flip

Eğrilerden birinin yönünü değiştirir.

Ayrıca bkz.

Yeniden Oluştur

Eğrileri, yüzeyleri ve ekstrüzyon nesneleri belirtilen dereceye ve kontrol noktası sayısına göre yeniden oluşturun.

FitCrv

eğri girişini belirtilen tolerans dahilinde eşleştiren, belirtilen derecede rasyonel olmayan bir NURBS eğri yapın.

TweenSurfaces

İki giriş yüzeyi arasında ara yüzeyler oluşturun.
