Twist

Rhino 9 kılavuzuna dön

Araç Çubuğu

Menü

Deformasyon Araçları

Dönüşüm

Büküm

Twist komutu nesneleri bir eksen etrafında döndürerek deforme eder.

Adımlar

Nesneler seçin.
Seçim büküm ekseninin başlangıcı.
nesnenin bu noktaya en yakın kısmı tamamen bükülecek ve ondan en uzak kısım orijinal yönünü koruyacaktır.
Bükülme ekseninin ucunu seçin.
Açıyı yazın veya dönüş açısını tanımlamak için iki referans noktası seçin.

Komut satırı seçenekleri
Copy	Geçmiş etkin Nesnelerin kopyalanıp kopyalanmayacağını belirtir. Bir artı işareti Kopyalama modu açıkken imleçte görünür. RememberCopyOptions komutu seçilen seçeneğin varsayılan olarak kullanılıp kullanılmayacağını belirler.
Sert	Tek tek nesnelerin dönüştürülürken deforme olmayacağını belirtir. Bend komutu ile Sert seçeneği gösterilmektedir. Evet Tek tek nesneler değişmeyecek, yalnızca konumları değişecek. Hayır Bireysel nesneler ve konumları da dönüştürülür. Orijinal nesneler (solda), Sert=Hayır (ortada), Sert=Evet (sağda).
Sonsuz	Evet Eksen nesne'den daha kısa olsa bile deformasyon nesne boyunca sabittir. Hayır Bükülme nesne boyunca sabit değil. Deformasyon sadece eksenin uzunluğu boyunca gerçekleşir. Eksen uzunluğu önemlidir. Eksen nesne'den kısaysa büküm yalnızca nesnenin o kısmına uygulanır. Ek olarak büküm eksenin uçlarında içeri ve dışarı karışır. Sonsuz=Evet (sol); Sonsuz=Hayır (sağ).

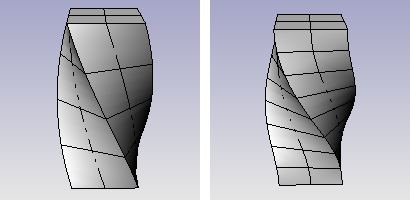

PreserveStructure	Deformasyondan sonra eğri veya yüzey kontrol noktası yapısının korunup korunmayacağını belirtir. PreserveStructure seçeneği çoklu yüzeyler için geçerli değildir ve düzenleme için çoklu yüzeyler seçilirse görüntülenmez. Evet kontrol noktası yüzeyin yapısı korunur. nesne üzerinde çok az kontrol noktaları varsa deformasyonun doğruluğu daha az olabilir. Hayır Nesneler tamir etmek daha fazlası ile gerektiği gibi kontrol noktaları Doğru deformasyona izin vermek için. PreserveStructure=Evet (sol); PreserveStructure=Hayır (sağ).

Ayrıca bkz.

Evrensel Deformasyon Teknolojisini Kullanın
