GL İletim Formatı (.glb, .gltf) İçe/Dışa Aktarma
glTF (Grafik Dili İletim Formatı) telifsiz bir açık kaynaktır dosya biçimi. Tarafından geliştirildi Khronos Grubu 3D sahneleri ve modelleri değiştirmek için standart olarak. Rhino iki glTF biçimini açar ve kaydeder: .glb ve .gltf. .glb, .gltf'nin ikili biçimidir. Rhino, mesh'ler dosyasını kaydeder ve nokta bulutları glTF dosyalarına. Malzemeler ve dokular dosyalara gömülebilir.
glTF dosya biçimi hakkında daha fazla bilgi
İçe Aktar
Bir dosyayı çalışma oturumu olarak açmak, içe aktarmak, eklemek ve eklemek için
-
itibaren Dosya menü, tıklayın Open, Insert, Importveya Worksession > Ekle'ye dokunun.
- kutu iletişim kutusunda desteklenen bir dosya türü seçin.
- Click Open ve ayarları yapılandırın.
ne zaman sen aç 3dm olmayan bir dosya seçin ve modeli kaydedin, dosya adı varsayılan 3dm dosya adı olacaktır.
Export
Bir Rhino modelini farklı kaydetmek veya dışa aktarmak için
- üzerinde Dosya menü, tıklayın Seçileni Dışa Aktar veya farklı kaydet.
- kutu iletişim kutusunda, Dosya türü liste, dışa aktarma için şu anda desteklenen dosya türlerini görüntüler.
- içinde Dosya türü kutu, desteklenen dosya türünü seçin.
- içinde Dosya isim kutu, bir dosya seçin veya yazın isim.
- Dışa aktarma yapılandırılabiliyorsa, Options Dışa aktarma ayarlarını belirtmek için düğme.
- Mesh dosya türleri, NURBS yüzeylerini belirtilen şekilde mesh'ler olarak dışa aktarır ağ oluşturma Seçeneklerveya belge oluşturma mesh ayarları.
glTF Dışa Aktarma Options
Biçimlendirme

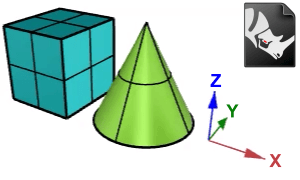

Map Rhino Z to glTF Y
glTF bir Y-up 3D formatıdır. Bu seçenek, Rhino modelini x ekseni etrafında -90 derece döndürür. Yani glTF dosyalarında modelin yukarı yönü aynı olacaktır.
İhracat malzemeleri
Nesnelerin kullandığı malzemeleri dışa aktarır. Malzemeler dönüştürülecek PBR malzemeleri. Yalnızca kullanma Metalik-Pürüzlülük PBR malzemeleri, glTF dosyalarının platformlar arasında tutarlı bir şekilde oluşturulmasına olanak tanır. Rhino, uzantılar aracılığıyla glTF'ye daha fazla malzeme niteliği kaydedebiliyor. glTF görüntüleyicileri ve aşağı akış uygulamalarının, ek malzeme niteliklerini okuyabilmeleri için aynı uzantıları desteklemesi gerekir.
malzeme ayarı olmayan nesneler için ekran rengini kullan
Varsayılan malzeme dışa aktarımını kullanan nesneler ekran renkleri malzeme renk olarak. Aksi takdirde nesnelere beyaz bir malzeme atanır.
Arka yüzleri ayır
Arka taraftan görülen nesneler saydam olacaktır.
Layers dosyasını dışa aktar
Nesnelerin katman bilgilerini dışa aktarır.
Tüm glTF görüntüleyicileri ve aşağı akış uygulamaları, glTF dosyalarından Katmanlar okumayı desteklemez.
Mesh
NURBS yüzeyleri şu şekilde dışa aktarır: belge oluşturma mesh ayarları.
Çizgiler/çoklu çizgiler, eğer eğri boruları etkin değilse, çizgiler/çoklu çizgiler olarak dışa aktarılır. Eğer öyleyse, bunun yerine eğri boruları mesh'ler dışa aktarılır. Diğer eğri türleri dışa aktarılmaz, ancak bunların üzerindeki eğri borular mesh'ler dışa aktarılır.
SubD Meshing
Kontrol ağını kullan
SubDs dosyasını dışa aktarır kutu modu mesh'ler olarak. Aksi takdirde, belirtilen alt bölüm düzeyiyle SubDs'yi mesh'ler'e dönüştürür.
Alt bölüm seviyesi
Kaydırıcı kontrolleri Uyarlanabilir ağ oluşturma SubDs'i mesh'ler'a dönüştürme düzeyi.
doku koordinatlarını dışa aktar
glTF dosyalarındaki nesnelerdeki dokuların Rhino ile aynı şekilde görüntülenmesini sağlar.

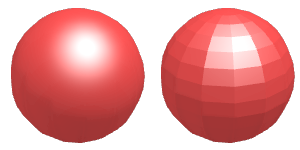

Köşe normallerini dışa aktar
mesh köşe normallerini Rhino'da oldukları gibi dışa aktarır. Aksi halde köşe normalleri sıfırlanacaktır.

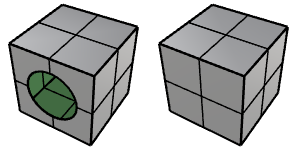

Dışa aktarma açık mesh'ler
Nesneleri ister açık ister kapalı olsun dışa aktarır. Aksi takdirde yalnızca kapalı nesneler dışa aktarılır.

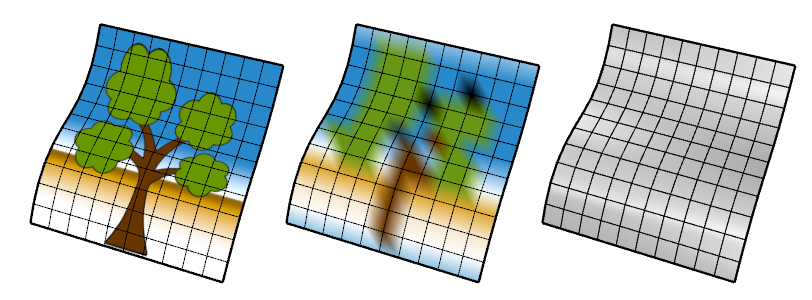

Köşe renklerini dışa aktar
mesh köşelerine gömülü renk bilgilerini dışa aktarır. Aksi halde köşe renkleri kaldırılacaktır.
ComputeVertexColors komutu, mesh köşelerdeki doku renkleri köşe renklerine dönüştürür. RebuildMesh komutu, mesh'ler'den köşe renklerini kaldırma seçeneğine sahiptir.
Oluşturmayı kullan mesh'ler
NURBS ve SubD nesnelerini Görünüm Pencereleri içinde görüntülemek için kullanılan işlemeyi mesh'ler dışa aktarır.
Bu nesne türleri için mesh yoğunluğunu özelleştirmek için bu onay kutusunun işaretini kaldırın. ağ kontrolleri.
Sıkıştırma
Draco sıkıştırmasını kullan
glTF biçiminin dosya boyutunu azaltmak için Draco sıkıştırmasını etkinleştirin. Draco, 3 boyutlu geometri sıkıştırmaya yönelik açık kaynaklı bir kütüphanedir. Draco sıkıştırması glTF'nin bir uzantısıdır. Genellikle glTF görüntüleyicileri ve aşağı akış uygulamaları tarafından desteklenir.
Draco sıkıştırması hakkında daha fazla bilgi
Draco sıkıştırma Düzeyi
3B geometri sıkıştırma düzeyini 1'den 10'a kadar belirtir.
Draco Niceleme Bitleri
Konumu, normali ve doku niteliklerini nicelemek için bit sayısını ayarlar. Daha yüksek niceleme değerleri genellikle daha iyi bir sıkıştırma oranıyla sonuçlanır. Sıkıştırma hızı da aynı anda yavaşlayacaktır. Çoğu durumda, değerlerin 11 civarında ayarlanması fark edilebilir kalite değişikliklerine neden olmaz.
Position
Konum nitelikleri için niceleme değerleri.
Normal
Köşe normal nitelikleri için niceleme değerleri.
Texture
doku özniteliklerine ilişkin niceleme değerleri.
Her zaman bu ayarları kullanın. Bu iletişim kutusunu bir daha gösterme.
Geçerli ayarları kaydeder ve diyalog ekranını kapatır.
