Mesh
Dosya > Properties > Mesh
| Araç Çubuğu | Menü |
|---|---|
|
|
Dosya Özellikler |
Belge Mesh ayarları, geçerli model için genel oluşturma mesh kalitesini kontrol eder.
ne zaman bir NURBS yüzey gölgelenir veya oluşturulur, yüzey ilk önce bir çokgen mesh'ya dönüştürülür. Bu ayrıntılı oluşturma mesh Seçenekler, NURBS yüzey öğesinin nasıl dönüştürüleceğini kontrol eder.
Varsayılan gölge ve görüntü kalitesinden memnun değilseniz bu değerleri ayarlayabilirsiniz.
Note
- Kullanın Mesh komutu ile mesh'ler oluşturmak için NURBS Belge Mesh ayarlarından farklı ayarlara sahip yüzeyler veya SubD nesneler
- Kullanın RefreshShade komutu, nesnenin oluşturma işlemini mesh düzgün şekilde gölgelenmediğinde yeniden oluşturmak için.
- Kullanın ExtractRenderMesh nesnenin render'ını mesh çıkarmak için komut.
- Kullanım Yer Değiştirme, Edge Yumuşatma, Kapatma veya Kalınlaşma bir nesnenin oluşturma işlemine mesh ayrıntılar eklemek için.
- Kullanım Özel Mesh Belge Mesh ayarlarını geçersiz kılmak için nesnenin Özellikler içinde.
NURBS ağ oluşturma parametreleri
Daha az çokgen
Daha fazla çokgen
Kaydırıcı, NURBS yüzeylerden oluşturulan mesh yüzlerin yoğunluğunu kontrol eder.
Preview
Görünüm Pencereleri içindeki nesneler üzerindeki işleme mesh kablolarını görüntülemek için tıklayın.
Render mesh kablo ön izlemesi görüntülenmiyor Render ve Işın İzlemeli görüntüleme modu.
Varsayılanları Geri Yükle
Varsayılan mesh ayarlarını geri yükler.
Mesh ön ayarlar silinmeyecek.
SubD meshing parameters (For rendering only)
Uyarlanabilir alt bölüm seviyesi
Alt bölüm seviyesini kontrol eder uyarlanabilir ağ oluşturma yöntemi SubDs için.
Ayrıntılı Kontroller
kutu iletişim kutusunu ayrıntılı ağ oluşturma ayarlarına geçirir.
Mesh kalite ön ayarları
Varsayılan ve özel mesh ayarlarını listeler. Ön ayarlara, Belge mesh Özellikler, Nesne Özellikleri'daki özel mesh, Mesh komutu, mesh dosya biçimi dışa aktarma ve yüzey analiz komutları gibi farklı ağ oluşturma iletişim kutularından erişilebilir.
Pürüzlü ve daha hızlı
NURBS nesnelerini biraz kalite kaybıyla daha hızlı gölgelemek için daha düşük bir yoğunluk mesh kullanır.
Smooth ve daha yavaş
NURBS nesnelerini bir miktar hız kaybıyla daha doğru bir şekilde gölgelemek için daha yüksek bir yoğunluk mesh kullanır.
<Özel>
Kendi özel mesh ayarlarınız.
Menü
Kaydet
Geçerli NURBS ağ oluşturma parametrelerini kaydedin. SubD ağ oluşturma parametresi dahil değildir.
Değişiklikleri kaydet
Geçerli parametrelerle seçilen özel ön ayarın üzerine yazar.
Sil
Seçilen özel ön ayarı siler.
Dışa Aktar
Tüm özel ön ayarları bir xml dosyasına kaydeder.
İçe Aktar
Özel hazır ayarları bir xml dosyasından içe aktarır.
Preview
Görünüm Pencereleri içindeki nesneler üzerindeki işleme mesh kablolarını görüntülemek için tıklayın.
Render mesh kablo ön izlemesi görüntülenmiyor Render ve Işın İzlemeli görüntüleme modu.
Varsayılanları Geri Yükle
Varsayılan mesh ayarlarını geri yükler.
Mesh ön ayarlar silinmeyecek.
Basit Kontroller
kutu iletişim kutusunu basit ağ oluşturma ayarlarına geçirir.
NURBS ağ oluşturma parametreleri
Bu parametrelerin birçoğu ortaktır. ilk ve ikinci adımlar. Dördüncü adım dışındaki tüm adımlar, her yüz için bağımsız olarak çalıştırılır.
Density
Yoğunluk, basit mesh kontroller iletişim kutusundaki kaydırıcı tarafından kontrol edilen parametredir. çokgen kenarlarının orijinal yüzey kenarlarına ne kadar yakın olduğunu kontrol etmek için bir formül kullanır. Varsayılan değer 0,5'tir ve kabul edilebilir değerler 0 ile 1 arasındadır. Daha büyük değerler, daha yüksek bir çokgen sayısına sahip bir mesh ile sonuçlanır.
Formül, ağlanan yüzey boyutunu temel alır ve her bir yüzey değeri oluşturmak için kullanılır. Maksimum mesafe, kenar ile yüzey arası parametre. Yoğunluk ayarı bire yaklaştıkça ve daha küçük yüzeyler için bu değer daha küçük olacaktır. Ayrıca iletişim kutusunda açıkça sıfır olmayan bir Maksimum mesafe, kenar ila yüzey değeri ayarlanmışsa, ağ oluşturucu her yüzey için en küçük sayıyı kullanacaktır.

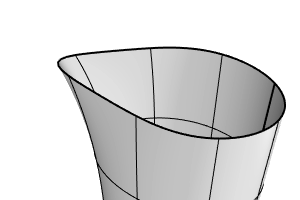

içinde başlangıç ızgara adımı, bu değer komşu mesh köşelerinde yüzey normalleri tarafından yapılan yaklaşık maksimum açıyı kontrol eder. İki köşe, tek bir kenar'nin zıt uçlarında bulunuyorsa komşudur. içinde mesh ayrıntılandırma adımı, dörtgenler, yüzey normalleri arasındaki açı bu değerden küçük olana kadar alt bölümlere ayrılır.

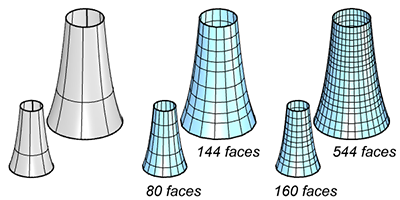

Bu ayar, nesnelerin boyutundan bağımsız olarak aynı şekle sahip nesnelerin meshlenmesini aynı şekilde etkileyecektir. Yüksek eğrilik alanlarında mesh'ler yoğunluğunu daha yoğun, daha düz alanlarda ise daha az yoğun hale getirme eğiliminde olacaktır. Bu değerin 0'a ayarlanması kriteri devre dışı bırakır. Varsayılan değer 0°'dir ve önerilen aralık 5° ila 90° arasındadır.
Bu ayar ölçekten bağımsızdır.
içinde başlangıç ızgara adımı, bu değer dörtgenlerin yaklaşık maksimum en boy oranını kontrol eder. içinde mesh kırpma adımı, bu değer, aksi takdirde kırpıldığında çok ince hale gelecek dörtlülerin ne zaman alt bölümlere ayrılacağını kontrol eder.
Daha küçük değerler, daha yavaş ağ oluşturma ve daha eşkenar ve güzel şekilli çokgenlerle daha yüksek çokgen sayımıyla sonuçlanır. Bu değerin 0'a ayarlanması kriteri devre dışı bırakır. Bu seçeneğin varsayılan değeri 0'dır ve önerilen aralık, 0 olmadığında √2 ila 100 arasındadır.
Bu ayar ölçekten bağımsızdır.
Application
Uzun, ince nesneleri gölgelendirirken bu değer için 0'ı kullanın. Bu sonsuz oranlara izin verir. mesh düzgünlüğünü diğer parametrelerle kontrol edin.
içinde başlangıç ızgara adımı, bu değer dörtgenlerin yaklaşık minimum kenar uzunluğunu kontrol eder. içinde iyileştirme adımı, eğer herhangi bir kenar bu değerden daha kısaysa, mesh yüzlerinin başka bir bölümü gerçekleşmez.

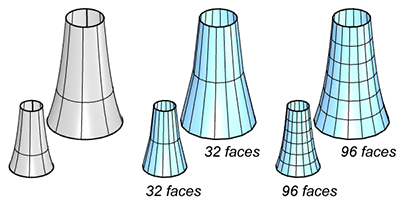

Bu seçeneğin varsayılan değeri 0,0001 sistemdir birimler ve kullanılabilir aralık modelin boyutuna bağlıdır. Daha büyük değerler daha hızlı meshleme, daha az doğruluk mesh'ler ve daha düşük çokgen sayımı ile sonuçlanır. Bu değerin 0'a ayarlanması kriteri devre dışı bırakır.
Bu ayar ölçeğe bağlıdır.
içinde başlangıç ızgara adımı, bu değer dörtgenlerin yaklaşık maksimum kenar uzunluğunu kontrol eder. içinde iyileştirme adımı, dörtgenler tüm kenarlar bu değerden kısa olana kadar daha da bölünür.
Daha küçük değerler, daha yavaş ağ oluşturma ve daha eşit boyutlu çokgenlerle daha yüksek çokgen sayımı ile sonuçlanır. Bu değerin 0'a ayarlanması kriteri devre dışı bırakır. Varsayılan değer 0'dır ve kullanılabilir aralık modelin boyutuna bağlıdır.
Bu ayar ölçeğe bağlıdır.
Application
Çokgenlerin yaklaşık olarak aynı boyutta olduğundan emin olmak için kullanın.
Mesafe, mesh kenar orta noktasından yüzey noktasına kadar hesaplanır. içinde başlangıç ızgara adımı, ızgara yaklaşık olarak bu kriterle eşleşecektir. içinde mesh ayrıntılandırma adımı, dörtgenler, çokgen kenar orta noktasından yüzeye olan mesafe bu değerden küçük olana kadar alt bölümlere ayrılır.
Daha küçük değerler daha yavaş ağ oluşturma, daha doğru mesh'ler ve daha yüksek çokgen sayımı ile sonuçlanır. Bu değerin 0'a ayarlanması kriteri devre dışı bırakır. Varsayılan değer 0'dır ve kullanılabilir aralık modelin boyutuna bağlıdır.
Bu ayar ölçeğe bağlıdır.
Application
Genel bir çokgen mesh tolerans ayarı olarak kullanın.
Başlangıçtaki mesh ızgara'de yüzey başına minimum dörtgen sayısı. Değerin kırpılmamış küçültülmüş yüzey için geçerli olduğunu unutmayın, dolayısıyla kırpılmış yüzeyler bu değerden daha az dörtgen kullanabilir.
Daha büyük değerler daha yavaş ağ oluşturma, daha doğru mesh'ler ve daha eşit dağıtılmış çokgenlerle daha yüksek çokgen sayımı ile sonuçlanır. Bu değerin 0'a ayarlanması kriteri devre dışı bırakır. Varsayılan değer 0'dır ve önerilen aralık 0 ile 10000 arasındadır.
Bu seçenek ölçekten bağımsızdır.
Application
Çok ince ayrıntılara sahip yüzeylerin yeterince yüksek çokgen sayısıyla birleştiğinden emin olmak için kullanın.

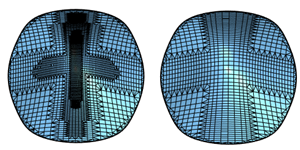

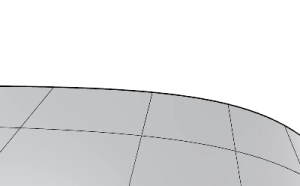

Bu seçenek doğruysa, mesh ayrıntılandırma adımı, Rhino, dörtgenleri, tarafından tanımlanan kriterleri karşılayana kadar alt bölümlere ayırarak mesh'i iyileştirmek için özyinelemeli bir süreç kullanır. Maksimum açı, Minimum kenar uzunluk, Maksimum kenar uzunlukve Maksimum mesafe, kenar ile yüzey arası Seçenekler.
Hiçbir ayrıntılandırma, daha hızlı ağ oluşturma, daha az doğru mesh'ler ve daha düşük çokgen sayımı ile sonuçlanmaz. İyileştirme olmaması aynı zamanda kırpılmamış bireysel yüzeylerin ve kırp kenarlardan uzaktaki yüzey alanların ve birleştirilmiş kenarların eşit boyutlu dörtgenlerle birleştirilmesi anlamına da gelir.
Şunun için ayrıntılandırma devre dışı bırakıldı: ekstrüzyonlar ve yönetilen yüzeyler.

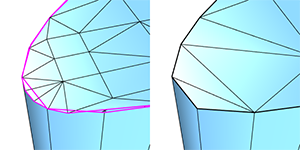

Bu seçenek doğruysa, tüm yüzeyler bağımsız olarak meshlenir ve Rhino, birleştirilmiş yüzeylerin ayrı ayrı mesh'ler'ları arasındaki mesh kenarlarını birleştirmez.
Bir çoklu yüzey içindeki her bir yüzey için Mesh'ler mutlaka su geçirmez bir mesh oluşturacak şekilde birleşmez. Bu, daha hızlı ağlaşmaya, daha düşük çokgen sayısına ve oluşturulan görüntüde birleştirilmiş yüzeyler arasında çatlaklara neden olur.
Bu seçenek yanlışsa su geçirmez mesh'ler oluşturulur.
Application
Rhino meshleyici, tek bir kırpılmamış yüzey meshlemediğiniz sürece yalnızca dörtgenlerden oluşan su geçirmez mesh'ler öğesini desteklemez. Bu durumda net mesh hassaslaştır ve dörtgen mesh'ler oluşturmak için Pürüzlü dikişleri kullanın.

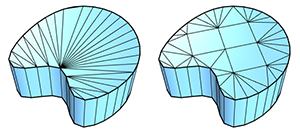

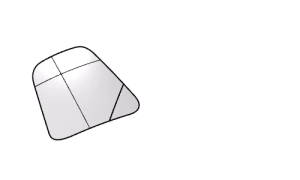

Bu seçenek doğruysa, tüm düzlemsel yüzeyler, yüzey kenarları meshlenerek ve ardından kenarların sınırladığı alan üçgenlerle doldurularak meshlenir. Bu, özellikle karmaşık kırpılmış yüzeyler için düzlemsel yüzeylerde daha yavaş bir meshlemeye ve minimum çokgen sayımına neden olur.
Bu seçenek doğruysa, aşağıdakiler dışındaki diğer tüm ayarlar Pürüzlü dikişler düzlemsel yüzeyler için göz ardı edilir ve düzlemsel yüzey mümkün olduğu kadar az çokgenle birleştirilir.
Paket Dokuları
Bu seçenek doğruysa, Rhino paketler örgülü çoklu yüzeylerin mesh dokuları.
Mevcut katman
(Yalnızca Mesh komutu iletişim kutusu)
Geçerli katman üzerinde mesh'ler oluşturmayı etkinleştirin. Aksi takdirde, mesh'ler girişi nesne ile aynı katman üzerinde oluşturulur.
NURBS yüzeyleri mesh'ler'a nasıl dönüştürülür?
yüzey veya çoklu yüzey öğesinin Rhino içinde meshlenmesi dört adımda gerçekleşir:
-
İlk adım, yüzey üzerinde köşelerden oluşan düzenli bir dikdörtgen ızgara oluşturur. yüzey kırpılmışsa, bu adım için yüzeyin küçültülmüş kopyası kullanılır. Bu ızgara aralığı her yön boyunca değişebilir ve kabaca NURBS ağ oluşturma parametrelerinde ayarlanan ağ oluşturma kriterlerini karşılayacağı tahmin edilmektedir.
-
İkinci adım, her dörtgen ağ oluşturma kriterlerini karşılayana kadar başlangıç ızgara'in bazı dörtgenlerini alt bölümlere ayırarak ızgara'ı hassaslaştırır. Bu adım şu durumlarda hiçbir şey yapmaz:mesh hassaslaştır” yanlıştır.
-
Üçüncü adım, mesh boyunca kesilmiş yüzey kenarlar. Ağlanan nesne tek bir öğeyse bu adım hiçbir şey yapmaz kırpılmamış yüzey.
-
Dördüncü adım, boşlukları doldurmak için birleştirilmiş yüzey kenarlar boyunca çakışan köşeleri birleştirir. Bu adım şu durumlarda hiçbir şey yapmaz:Pürüzlü dikişler” doğruysa veya ağlanan nesne bir çoklu yüzey değilse.
Meshleme işlemi tarafından oluşturulan tüm köşeler tam olarak yüzey üzerindedir. Meshleme hatası tipik olarak şu şekilde ölçülür: mesh kenarlarının orta noktaları ile yüzey arasındaki mesafe.
içinde ilk adım, tüm mesh yüzler dörtgendir. Sonraki tüm adımlarda, mesh'e yeni üçgen yüzler eklenebilir. Yalnızca ikinci adım örgülü yüzey iç kısmına yeni mesh köşe noktaları ekleyebilir. Üçüncü adım ve dört kenarlara yeni mesh köşe noktaları ekleyebilir.
SubD meshing parameters (For rendering only)
Uyarlanabilir / Mutlak
Kullanım Alanları uyarlanabilir veya mutlak SubDs'i mesh'ler'a dönüştürürken ağ oluşturma yöntemi.
Alt bölüm seviyesi
Seçilen meshleme yönteminin alt bölüm düzeyini kontrol eder.
