Kapatma Çizgisi

Rhino 9 kılavuzuna dön

Araç Çubuğu

Menü

Shortcut

Açılır pencere
Özellikler
Standart

Düzenle

Nesne Özellikleri

Pencere

Paneller > Properties

F3

Kapatma astarı, yüzeyler, çoklu yüzeyler veya mesh'ler için bir kapatma-çizgi (ayrım çizgi) ekranı mesh oluşturur.

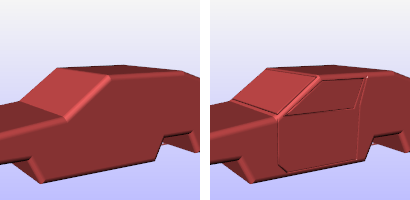

Kapalı astarsız (solda) ve kapalı astarlı (sağda) basit araba modeli.

Note

  • Kapalı çizgi, bir otomobilin kapı açıklığı ile gövdesi panel arasında veya bir kapağın çaydanlığın gövdesine sığdığı yer gibi iki bitişik yüzey arasındaki açıklık boşluğudur.
  • Kapatma Astarı ayarları, yüzeyin nesne özelliği olarak görünür.
  • İçerideki yüzeyler bloklar seçilemez.

Adımlar

  1. Çizgi kapatılacak nesnelere basın seçin ve Enter.
  2. Kapatmayı çizgi tanımlayan eğrileri seçin ve Enter tuşuna basın.
  3. Basın Enter kapalı astar uygulamak için.

Kapatılıyor Özellikler

Kapalı astarı yönetir (ayrım çizgi) Özellikler Seçilen nesneler için.

Açık

Kapalı astarı açar ve kapatır.

Eğriler

Name

Seçilen yüzey üzerindeki kapalı astar eğrilerinin adlarını belirtir.

Bakınız: Rhino'daki adlandırma kuralları

Add

Ek kapanma çizgi eğrileri ekler.

Kaldır

Kapatma çizgi işleminden eğrileri kaldırır.

Curve Özellikler

Yarıçap

Specifies the thickness of the shut çizgi radius. The radius is the measured from the eğri to the yüzey of the shut çizgi.

Profile
RoundGroove

Kapatmayı çizgi yuvarlak bir oluk olarak görüntüler.

Filleted

Displays the shut çizgi as a filleted groove.

SharpGroove

Kapatmayı çizgi keskin bir oyuk olarak görüntüler.

eğriyi nesneye çekin

Eğriler çekti onto the nesne before making a shut çizgi.

Raised

Raises the profile instead of making an indented çizgi.

Faceted

Toggles between smoothly shaded shut çizgi and a düz gölgeli çizgi'ı kapat.

AutoUpdate

All changes to Shut Lining settings are instantly applied to nesne. Clear the check kutu to make multiple changes without having to wait for shut lining process to finish.

Note

Oluşturma mesh değiştiricileri aşağıdaki sırayla uygulanır:

  1. Curve Borulama
  2. Kalınlaşma
  3. Edge Yumuşatma
  4. Kapalı Astar
  5. Displacement

Ayrıca bkz.

Malzeme ve doku kullanın

Anlık Görüntüler

Snapshots komutu kaydeder ve geri yükler Adlandırılmış Görünümler, Adlandırılmış Pozisyonlar, Layer Durumlar, aynı zamanda oluşturma ayarları, nesne ayarları dahil kilitli/gizli durum, görüntüleme modu, malzeme, pozisyon, ışık ayarları, eğri boru, yer değiştirme, kenar yumuşatma, kapatmave kalınlaşma.

ExtractRenderMesh

Duplicate oluşturmak mesh.
