MergeSrf
| Araç Çubuğu | Menü |
|---|---|
|
|
Yüzey Surface Düzenleme Araçları > Birleştir |
MergeSrf komutu, iki yüzeyi kırpılmamış kenarlarda tek bir yüzey halinde birleştirir.
Adımlar
-
Birbirine bağlı iki yüzey seçin ve Enter tuşuna basın.
Birleştirilecek kenarlar tam açıklıklı ve kırpılmamış olmalıdır.
Aksi halde öncelikle yüzeyler küçültülür.
-
komut-çizgi Seçenekler'yi ayarlayın.
-
Sonucu önizleyin.
-
İşiniz bittiğinde Enter tuşuna basın.
| Komut satırı seçenekleri | |
|---|---|
|
Düzleştir |
Ortaya çıkan yüzey, yumuşat olacaktır. Bu, yüzeyin daha iyi davranmasını sağlar kontrol noktası düzenleyebilir ancak her iki yüzeyin şeklini de değiştirebilir. |
|
Tolerans |
Surface kenarlar bunun içinde olmalıdır tolerans iki yüzeyin birleşmesi için. Tolerance ayarı varsayılan olarak Rhino global mutlak tolerans değerine ayarlanır. Sıfır veya mutlak değerden tolerans daha düşük bir değer kabul edilemez. |
|
Roundness |
Birleştirmenin yuvarlaklığını (pürüzsüzlük, donukluk, körlük, keskinliksizlik) tanımlar. Varsayılan değer 1'dir (tam yumuşatma). Kabul edilebilir değerler 0 (keskin) ile 1 (yumuşat arasındadır. |
Note
- Bir kenar paylaşan kırpılmamış yüzeyler tek bir yüzey halinde birleştirilebilir. İki yüzeyin buluştuğu yerdeki dikiş düzgünleştirir; bu, bir nesnenin yarısını modellemek, yansıtmak ve ardından yüzeyleri ortadan kaldırmak için birleştirmek için kullanışlıdır. keskin kırılma. Ortaya çıkan yüzey dosyasını düzenleyebilirsiniz.
- Yüzeyler yalnızca her iki yüzeydeki paylaşılan kenar tam olarak aynı doğrultuda çalışıyorsa birleştirilebilir u veya v yönü ve yüzeyler her iki kenar uç noktasını paylaşır.
- Birleştirilmiş yüzey kapalıysa, şunu kullanın: MakePeriodic Daha düzgün, düzenlenebilir bir yüzey oluşturmak için komut kullanın.
- Genel olarak, MergeSrf komutu'ı yalnızca lofting veya süpürme yoluyla kırpılmamış yüzeyler oluşturduğunuzda ve yüzeyler bitişik kenarları paylaştığında kullanabilirsiniz. Bunları tek bir yüzey haline getirmek için MergeSrf komutu kullanın. Ancak yüzeyleri düzelttikten sonra olaylara farklı şekilde yaklaşmanız gerekir.
- Kırpılmış bir yüzey, şeklin geometrisini tanımlayan, altta kesilmemiş bir yüzey içerir. Kırpma eğrileri, Rhino'ya, yüzeyin bazı kısımlarının delik olması gerektiğini veya kesilmesi gerektiğini söyler. Geometriyi kontrol eden temel yüzey'tür ve daha küçük yüzeylerden büyük bir yüzey oluşturmak için MergeSrf komutu'ın birleştir yüzeyleri için ihtiyaç duyduğu şey budur.
- Açtığınızda kontrol noktaları iki kırpılmış yüzey için, yüzeyler kırpıntılarında birbirine güzel bir şekilde temas edebilse de, bunların kontrol noktaları'sının çizgi yukarı çıkmadığını göreceksiniz.

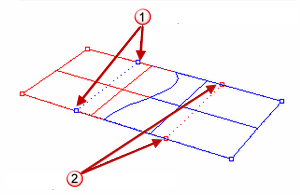

mavi için kontrol noktaları yüzey (1); Kırmızı için kontrol noktaları yüzey (2). - Eğer kontrol noktaları iki kırpılmış yüzey üzerinde çizgi yukarı kaldırmayın, yüzeyler birleşemez, çünkü kontrol noktaları iki ayrı yüzeyden tek bir yüzey oluşturmak üzere birleşir.

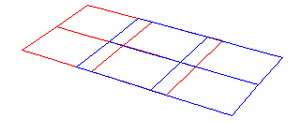

- Eğer kullanırsan Untrim Birleştirmek istediğiniz iki kesilmiş yüzeyde bu işlem daha net hale gelecektir. İki yüzeyin kırpma kenarları birbirine bağlansa da alttaki yüzeylerin birbiriyle çizgi örtüşmediğini göreceksiniz.
- MergeSrf komutu, tamamen çoklu olmayan iç düğümleri yumuşat yapmaz.
