RailRevolve
| Araç Çubuğu | Menü |
|---|---|
|
|
Yüzey Hat Üstünde Çevir |

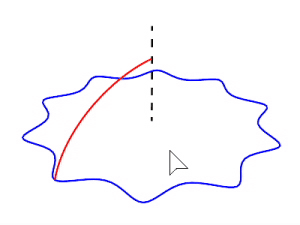

RailRevolve komutu, yüzey kenarı'ı tanımlayan bir hattın eğri etrafında yüzey şeklini tanımlayan bir profili eğri döndürerek bir yüzey oluşturur.
Adımlar
Kullanım Kılavuzu - Eğrilerden Yüzeyler Oluşturun
Komut satırı seçenekleri
ScaleHeight
eğri profili, döndürülmesine ek olarak, ölçek temel noktası olarak eksende çevir ekseni orijinini kullanarak eksende çevir ekseni boyunca uzanır.
-
eksende çevir eksen orijininden eksende çevir ekseni boyunca yolun eğri başlangıç noktasına kadar olan mesafe birincil referans yüksekliğidir ve eksende çevir eksen orijinden yola eğri olan mesafeler kontrol noktaları eksende çevir ekseni boyunca ikincil referans yükseklikleri vardır.
-
hat eğri düzlemsel ve eksende çevir eksenine dik ise, ScaleHeight seçeneğine ihtiyacınız yoktur. Bu durumda sonuç her iki şekilde de tamamen aynı görünüyor. Normalde RailRevolve bu şekilde kullanılır.
-

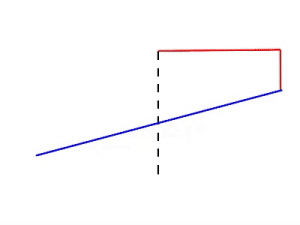

hat eğri, eksende çevir eksenine dik bir düzlem üzerinde değilse ve eğri profilinin bir kısmının, döndürülürken eksende çevir ekseni boyunca hareket etmesini değil, yalnızca eksende çevir ekseni etrafında eksende çevir olmasını istiyorsanız, ScaleHeight seçeneğini kullanın. hat eğri düzlemsel olmasa bile, yumuşat yuvarlak uçlu rayla döndürülen yüzeyler oluşturmak istiyorsanız durum budur.
-
ScaleHeight seçeneğiyle, eksende çevir ekseninin başlangıç konumu önemlidir. eksende çevir eksen orijini aynı zamanda ölçek orijinidir. Tek boyutlu ölçeklendirme eksende çevir eksenine paralel gerçekleşir.
-

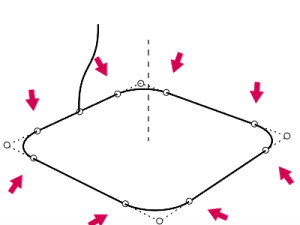

hat eğri kapalıysa, iyi sonuçlar için dikiş profilin hatta temas ettiği yerde olmalıdır.
SplitAtTangents
Etkinleştirildiğinde, profil ve hat eğrilerinin bölümleri arasındaki teğet noktalarda yüzey çıkışı böl olur. Aksi takdirde, teğet noktalar yüzey kıvrımları olarak döndürülür.
ChainEdges (Yalnızca hat)
Segmentler arasındaki süreklilik'a dayalı olarak bağlı kenar/eğri segmentlerini seçin.
