Ribbon
|
Araç Çubuğu |
Menü |
|---|---|
|
|
Yüzey Extrude Curve > Ribbon |
Ribbon komutu Ofsetler bir eğri ve iki eğri arasında çizgili bir yüzey oluşturur.
Adımlar

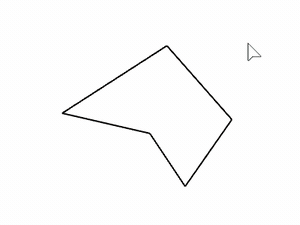

- Bir eğri seçin.
- İmleci eğri öğesinin bir tarafına sürükleyin ve seçin.
Komut satırı seçenekleri
Mesafe
ofset mesafesini ayarlar.
Loose
Corner ve Tolerance Seçenekler gösterilmez ve çıkışı etkilemez. Çoklu eğriler, ayrı eğri parçalardan oluşan bir grup olarak ofset'dir ve köşe kırpma veya doldurma yoktur.
Corner
Görüntüde işaret edildiği gibi "dışbükey" tarafa ofset olduklarında köşelerin nasıl işleneceğini belirtir.
Orijinal eğri (mavi). Offset dışarıya (kırmızı). Offset içeriye (yeşil).
Sharp
Bir köşenin dışına doğru olan ofset eğriler, (G0) süreklilik konumuyla keskin köşelerde buluşacak şekilde uzatılacaktır.
Round
Bir köşenin dışına doğru ofset eğriler, teğet (G1) süreklilik olan yay segmentlerle doldurulacaktır.
Düzleştir
Bir köşenin dışına doğru olan ofset eğrileri, eğrilik (G2) süreklilik içeren karışım bölümleriyle doldurulacaktır.
Chamfer
ofset eğrilerinin köşeleri, uç noktaları arasında düz bir çizgi ile doldurulacaktır.
ThroughPoint
Uzaklık yerine seçilmiş bir nokta üzerinden ofsetler.
Tolerans
Şunu ayarlar: tolerans ofset eğri için. Kullanmak için 0 yazın varsayılan sistem tolerans.
BothSides
eğri girişinin her iki tarafındaki eğriyi ofsetler.
-
Mümkün olduğunca her iki taraftaki yüzeyler birleştirilir. Birleşmiyorlarsa, bunun nedeni genellikle eğri girişinin her iki tarafta çoklu yüzeyler oluşturan doğrusal veya yay segmentler içermesidir ve bunlar basitçe birleştirilir.
InCPlane
eğri, orijinal eğrinin düzlem'inde ofset'dir. Bu seçenek bunun yerine geçerli Çalışma Düzleminin düzlem'sındaki eğriyi dengeler.
OutputLayer
Current
Sonuçları mevcut katman üzerine yerleştirin.
Input
Sonuçları giriş nesneleriyle aynı katman üzerine yerleştirin.
|
Araç Çubuğu |
Menü |
|---|---|
|
|
Eğri Offset > Ribbon Offset |
RibbonOffset komutu, kapalı bir eğriyi ofsetler ve ardından giriş ve ofset eğrileri arasında bir çizgili veya süpürme2 yüzey oluşturur.
Options
Offset Curve Options
Offset mesafe
Giriş ve ofset eğrileri arasındaki mesafe.
-
Offset mesafesi yalnızca pozitif olabilir. Offset yönü, eğri girişi seçildikten sonra fare ile seçilir.
Karışım yarıçapı
İki ofset eğri segmenti arasındaki kesişen köşeyi kırp yapmak için kullanılan eğri karışımının yaklaşık yarıçapını kontrol eder.
ofset eğri değiştirmeyin
şerit yüzey oluşturmak için orijinal ofset eğri kullanır.
Rebuild ofset eğri ile ___ kontrol noktaları
yeniden oluştur ve ofset eğri için belirtilen kontrol noktaları sayısını kullanır.
___ (Sistem birimi) içindeki ofset eğriyi yeniden takın
ofset eğriyi yeniden takmak için belirtilen tolerans'ı kullanır.
Ribbon Surface Options
Surface oluşturma yöntemi
Yok
ofset eğri oluşturur ancak şerit yüzey oluşturmaz.
yürütme 2
Kullanarak şerit yüzey oluşturur Sweep2 sadece.
Eğik çizgi ekle
Tarama boyunca bükülmeyi azaltmak için manuel olarak bölümler ekler.
Mixed Sweep2 / NetworkSrf
Sweep 2 yöntemi olarak şerit yüzey oluşturur, ancak şunu kullanır: NetworkSrf ofset bölümlerinin kesişmediği köşelerde.
Kesitleri hizalayın
Kesitleri hat bölümlerinin orta noktalarının yakınına yerleştirir ve şunu kullanarak şerit yüzey oluşturur Sweep2.
Preview
Oluşturulmadan önce şerit yüzey öğesini görüntüler.
Ek Çıkış Options
Bu eğriler her zaman Mixed Sweep2 / NetworkSrf yöntemiyle oluşturulan çizgili şerit yüzey öğesinden oluşturulur.
Çıkış kesitleri
şerit yüzey kesit kenarlarını çizgiler olarak çoğaltır.
Çıkış eğri segmenti
şerit yüzey hatlarının kenarlarını ayrı eğri bölümleri olarak çoğaltır.
