VariableBlendSrf
| Araç Çubuğu | Menü |
|---|---|
|
|
Yüzey Değişken Radyus/Pah/Karıştırma > Değişken Karışım Yüzeyleri |
VariableBlendSrf komutu, değişen yarıçap değerlerine sahip kesişen yüzeylerin kenarları arasında bir karışım yüzey oluşturur, orijinal yüzey yüzlerini kırpar ve elde edilen yüzeyleri birleştirir.
Adımlar
- Harmanlanacak kenar yakınındaki yüzeylerde değişken yarıçaplı karıştırma için kesişen iki yüzey seçin.
Yüzeyler kesişmelidir.
Tutamaçlar yüzey kenarlarda görünecektir. - Basın Enter Varsayılan yarıçapı kullanmak için.
veya
İstediğiniz zaman yeni bir yarıçap mesafesi yazın. Radius seçeneği Komut Satırı üzerinde görüntülenir. - Bir Komut Satırı seçeneği belirtin.
veya
Düzenlemek için bir tanıtıcı seçin.
Sonsuz Plane: Tür IP için InfinitePlane Seçenekler.
Tutma yerlerini kullanmayla ilgili ipuçları
- Varsayılan tutamaçlarda yarıçapı değiştirmek için sürüklenebilecek bir tutma yeri bulunur.
- Eklenen veya kopyalanan tutamaçların iki tutma yeri vardır.
- Kolu kenar boyunca hareket ettirmek için kenar üzerindeki tutma yerini kullanın.
- Tutamaç konumundaki yarıçapı değiştirmek için ortadaki tutma yerini kullanın.
Radius ve Distance Bir tutma yerini sürüklediğinizde Komut Satırı üzerinde Seçenekler görünür.
| Yarıçap/Mesafe Seçenekler | |
|---|---|
|
FromCurve |
Bir eğri seçin. Seçilen konumdaki eğri yarıçapı kullanılacaktır. |
|
FromTwoPoints |
Seçim Yarıçap mesafesini göstermek için iki nokta. |
| Seçenekler işle | |
|
AddHandle |
Kenarlara bir tutamaç ekler. |
|
CopyHandle |
Seçilen tutamaca olan mesafeyi kullanarak yeni bir tutamaç ekler. |
|
RemoveHandle |
Yalnızca en az bir tanıtıcı eklendiğinde görünür. |
|
SetAll |
Tüm tutamaçların mesafesini veya yarıçapını ayarlar. |
|
LinkHandles |
Tek bir tanıtıcıyı düzenlemek tüm tanıtıcıları günceller. |
Note
-
Yalnızca eklenen tutamaçlar kaldırılabilir.
-
Her açık kenar bölümünün sonundaki varsayılan tutamaçlar taşınamaz veya silinemez. Bu, komut'ın çalışması için ihtiyaç duyduğu minimum bilgidir.
-
Tek bir kapalı kenar sonundaki tanıtıcı taşınabilir ancak silinemez.
-

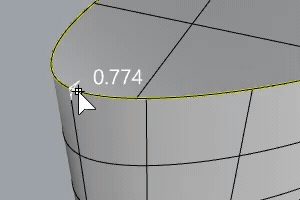

Eğer bir yarıçap, tutamaç konumundaki kenar yarıçapından daha büyük ayarlanırsa, tutamaç koyu kırmızıya döner ve kenar yarıçapını görüntüler. Sap konumunda izin verilen maksimum yarıçaptır. Aşağıdaki durumda, 3,102'den birimler daha büyük bir yarıçap başarısız olacaktır.
| RailType options | |
|---|---|
|
DistFromEdge |
mesafe kenar eğrilerinden kesişmeyi belirler. |
|
RollingBall |
Yuvarlanan bir topun yarıçapı kesişmeyi belirler. |
|
DistBetweenRails |
mesafe kenar hatları arasındaki kesişmeyi belirler. |
|
TrimAndJoin |
Ortaya çıkan yüzey öğesini kırpar ve giriş yüzeylerine birleştirir. History yalnızca TrimAndJoin=Hayır ise çalışır. |
|
Preview |
Dinamik bir önizleme görüntüler. Seçenekler'ı değiştirdiğinizde önizleme güncellenecektir. |
İpuçları
- Bir model boyunca her zaman en büyük yarıçaptan en küçük yarıçapa doğru harmanlayın.
- Karıştırmadan önce mümkün olan tüm kenarları kaldırın MergeAllCoplanarFaces veya daha basit bir şekilde yüzeye çıkarma yoluyla. Daha az kesişen kenar = Karışım herhangi bir kenar boyunca yuvarlanıp bitişik yüzeylerle kırp ve birleştir yapmaya çalışırken daha az sorun olur.
- Bitişik yüzeylerle yüzey ile kırp ve birleştir karışımı için yeterli alan olduğundan emin olun. Yüzeyler arasındaki açı ilişkileri, hattın köşelerdeki kıvrımının keskinliği ve hat tipinin tümü her özel durumda rol oynar.
Ayrıca bkz.
Eğriler ve yüzeyler arasında radyus, karıştırma veya pah kırma
