SplitEdge
| Araç Çubuğu | Menü |
|---|---|
|
|
Surface ve Analiz Et Edge Araçlar > Kenarı Böl |
SplitEdge komutu, belirlenen konumlarda yüzey kenarlarını böler.
Adımlar
Belirli bir mesafede kenar boyunca böl'a
- Şunda böl kenar üzerine gelin istem, hiçbir şey yapmasa bile, nesne yakalama kullanarak kenar'e tıklayın.
- Bir mesafe girin.
böl, nesne yakalama konumundan bu mesafeyle sınırlandırılacaktır. - böl işlemini tamamlamak için kısıtlı noktaya tıklayın.
-
Katılıyor yüzeylerin birbirine bağlanması, böl kenarları birleştirebilir veya birleştirilen kenarlar boyunca yeni bölünmeler oluşturabilir.
- MergeEdge ve MergeAllEdges komutlar teğet sürekli kenar bölümleri arasındaki bölünmeleri kaldırmaya çalışır.
| Araç Çubuğu | Menü |
|---|---|
|
|
Yüzey Analiz Edge Araçlar > Kenarı Birleştir |
MergeEdge komutu, aynı basit yüzeyin bitişik kenarlarını tek bir kenar halinde birleştirir.
Adımlar
- Yüzey veya çoklu yüzey üzerinde bir kenar seçin.
Mümkünse, kenar aynı basit yüzeyin bitişik kenar'i ile tek bir kenar halinde birleşecektir. Aksi takdirde, Komut Satırı'da "Edge zaten birleştirilmiş" görünür ve istem tekrarlanır. - Bitişik bir kenar seçin.
- Kenarlar aynı yüzeye ait olmalı, bir uç noktayı paylaşmalı ve paylaşılan uç noktada sorunsuz bir şekilde buluşmalıdır.

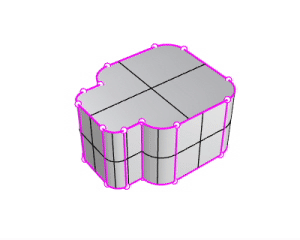

- Kullanın ShowEdges Kenarları ve uçlarını görüntülemek için komut.
- Kullanın MergeAllEdges komutu karmaşık çoklu yüzeylerin bağlantısı kesildiğinde ve böl kenarlar Join komutu.
- SplitEdge komutu, yüzey kenarı'ı birleştirilebilecek bölümlere ayırır.
| Araç Çubuğu | Menü |
|---|---|
|
|
Yüzey Analiz Edge Araçlar > Tüm Kenarları Birleştir |
MergeAllEdges komutu, bir yüzey veya çoklu yüzeyin tüm olası kenarlarını birleştirir.
Adımlar
- A yüzey veya çoklu yüzey seçin.
-
Kıvrımlar arasındaki kenarlar birleştirilemez.
-
Join komutu, yüzeyler birleştirildiğinde tüm böl kenarları birleştirir.
| Araç Çubuğu | Menü |
|---|---|
|
|
|
RemoveAllNakedMicroEdges komutu çok küçük tek çıplak kenarları kaldırır; yani kendi üzerine katlanan veya geri dönen ve birleştirilebilecekleri eşleşen kenar bulunmayan kenarlar.
