Align

Rhino 9 kılavuzuna dön

Araç Çubuğu Menü

Hizala ve Dağıt

Ana

Ana2

Dönüşüm

SubD Kenar Çubuğu

Dönüşüm

Hizala

Align komutu, nesneleri sınırlayıcı kutularına göre hizalar veya nesneleri nesne kulpları kontrol noktaları, düzenleme noktaları ve köşeler gibi.

  • SubD yüzler, kenarlar veya köşeler seçildiğinde (Ctrl+Shift ile), ilgili kontrol noktaları hizalanır.

Üste ve alta hizalayın.

Adımlar

  1. Hizalanacak nesneleri seçin seçin ve Enter.
  2. Belirt bir hizalama seçeneği.
  3. Bir konum seçinveya Enter tuşuna basın Seçilen tüm nesnelerin genel sınırlayıcı kutusuna göre hizalamak için.

Komut satırı seçenekleri

AlignTo
CPlane

Nesneleri Çalışma Düzlemi koordinatlarını kullanarak hizalar.

World

Dünya koordinatlarını kullanarak nesneleri hizalar.



Alt

Nesneleri sınırlayıcı kutularının en alttaki konumlarına göre hizalar.



Concentric

Nesneleri sınırlayıcı kutularının yatay ve dikey merkezlerine göre hizalar.



HorizCenter

Nesneleri sınırlayıcı kutularının yatay merkezlerine göre hizalar.



Sol

Nesneleri sınırlayıcı kutularının en soldaki konumlarına göre hizalar.



Sağ

Nesneleri sınırlayıcı kutularının en sağdaki konumlarına göre hizalar.



Üst

Nesneleri sınırlayıcı kutularının en üst konumlarına göre hizalar.



VertCenter

Nesneleri sınırlayıcı kutularının dikey merkezlerine göre hizalar.



ToCurve

çeker seçilen eğriyi işaret eder.



ToLine

çeker iki nokta seçilerek tanımlanan bir çizgiye işaret eder.



ToFitPlane

çeker noktaların en uygun düzlemini işaret eder.

Bu hizalama türü için en az dört nokta gereklidir.

ToPlane

(Rhino 9'daki yeni davranış.)

Seçilen nesneleri belirtilen düzleme hizalar. IP uçağı komutunun işlevleri.

  • için ToCurve, ToLine, ToFitPlaneve ToPlane seçenekler:

    Noktalar veya noktalar yerine üst düzey nesneler kullanıldığında nesne kulpları, seçildiğinde sınırlayıcı kutu merkezleri hizalanır.

Distribute

Araç Çubuğu Menü

Hizala ve Dağıt

Menülerde değil.

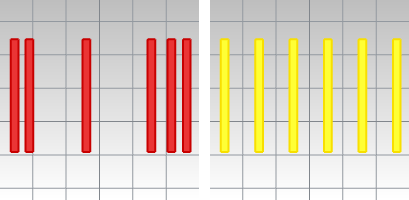

Distribute komutu, nesneleri uç nesneler arasında eşit şekilde dağıtır.

  • Kontrol/düzenleme noktaları ve mesh/SubD köşe noktaları da dağıtılabilir.

Adımlar

  1. Select en az iki veya dağıtılacak daha fazla nesneye basın ve Enter.

    Gruplar tek bir nesne olarak kabul edilir.

  2. Belirt bir yön.

    Nesneler, sınırlayıcı kutu merkezleri arasındaki eşit aralıklara veya sınırlayıcı kutu kenarları arasındaki boşluklara göre (tümü yön eksenine hizalanmış) dağıtılır.

Komut satırı seçenekleri

Yön

Dağıtımın yönünü tanımlar. Yön noktası Çalışma Düzlemiyle sınırlıdır.

XAxis

Nesneleri etkin Çalışma Düzleminin x eksenine göre dağıtır.

YAxis

Nesneleri etkin Çalışma Düzleminin y eksenine göre dağıtır.

ZAxis

Nesneleri etkin Çalışma Düzleminin z eksenine göre dağıtır.

Mode

Nesnelerin nasıl dağıtıldığını belirtir.

Gap

Nesne sınırlama kutularının kenarları arasında eşit aralık sağlar.

Merkez

Nesne sınırlama kutularının ortası arasında eşit aralık sağlar.

Spacing

Nesnelerin nasıl aralıklandırılacağını belirtir.

Automatic

Otomatik aralık, boşluk/merkez aralığını, uzaysal olarak sıralanmış ilk ve son nesnelerin sınırlayıcı kutu mesafelerine göre hesaplar.

Yalnızca iki nesne seçildiğinde Otomatik kullanılamaz.

Mesafe

İstenilen aralığı belirtir.

Ayrıca bkz.

Taşı

Nesneleri bir yerden diğerine taşıyın.

SetPt

Nesnelerin seçili noktalarını ve kontrol noktalarını x, y ve/veya z yönlerinde belirtilen konuma taşır.

Hizala ve Dağıt araç çubuğu

Nesneleri dönüştürme
