Explode komutu nesneleri bileşenlere ayırır.

Adımlar

Nesneler seçin.

Kullanım Kılavuzu - Eğrileri ve Yüzeyleri Düzenle

Komut satırı seçenekleri

TangentComponents

Bir çoklu yüzey patlatıldığında, teğet veya daha yüksek süreklilik ile bağlantılı yüzeyler birleşik kalır.

AngleTolerance

Tam olarak teğet olmayan ancak belirtilen açıdan daha az farklılık gösteren bitişik yüzeyler teğet olarak kabul edilecektir.

Explode sonuç

Explode nesneleri aşağıdaki gibi parçalara ayırır:

Nesne	Sonuç
Blocks	Blokları bileşen eğrilere, yüzeylere, mesh'ler, metne, bloklara vb. patlatır. Bağlantılı bloklar patlatıldığında nesneler için bir katman ağacı oluşturulur.
Dimensions	Eğriler ve metin.
Groups	Grupta yer alan nesneleri patlatır ancak nesneleri gruplandırılmış halde bırakır.
Hatch	Tek parçalı çizgiler ve düzlemsel yüzeyler.
Mesh	Kaynaklanmamış kenarlara dayalı olarak Mesh parçalar ve mesh yüzler. Bir mesh tamamen kaynaksız, ardından bireysel yüzlerine patlat yapacaktır. (Unweld > 0 derece). Note Rhino karmaşık bir kapalı çoklu yüzey'dan kesintisiz (kapalı) bir mesh oluşturduğunda NURBS nesne, sonuçta ortaya çıkan mesh, dışa aktarıldığında, diğer programlara içe aktarılamayacak kadar büyük bir mesh oluşturabilir. Birleştirilen mesh'ün patlamasından kaynaklanan basit mesh'ler yeterince küçük olabilir. İçe aktarılan *.stl dosyaları gibi tamamen kaynaklanmamış mesh'ler, ayrı ayrı mesh yüzlere patlat ayrılacak ve her bir mesh yüz için mevcut dosyada ayrı bir mesh elde edilecektir. Bunun için gereken ek yük, kullanılan bellek miktarını büyük ölçüde artırabilir ve potansiyel olarak çökmeye neden olabilir. Bir mesh'in tamamen kaynaklanması (Weld komutu, 180 derece) ve ardından kaynağı sökme (Unweld komutu) 20-30 derece gibi makul bir açıda, mesh'ün birden fazla çokgen yüz içeren daha yönetilebilir sayıda mesh'ler'e patlat dönüşmesine izin verebilir.
Kafes kontrolleri	Eğriler, yüzeyler, kafesler.
çoklu yüzey	Yüzeyler. Alt-yüzey malzeme ataması korunacak.
Çoklu eğri	Tek segmentli eğriler.
Polyline	Tek bölümlü çizgiler/eğriler.
Text	Eğriler.
Metin alanları bloklar halinde	Statik metin dizeler.

Nesne

Sonuç

Blocks

Blokları bileşen eğrilere, yüzeylere, mesh'ler, metne, bloklara vb. patlatır.

Bağlantılı bloklar patlatıldığında nesneler için bir katman ağacı oluşturulur.

Dimensions

Eğriler ve metin.

Groups

Grupta yer alan nesneleri patlatır ancak nesneleri gruplandırılmış halde bırakır.

Hatch

Tek parçalı çizgiler ve düzlemsel yüzeyler.

Mesh

Kaynaklanmamış kenarlara dayalı olarak Mesh parçalar ve mesh yüzler. Bir mesh tamamen kaynaksız, ardından bireysel yüzlerine patlat yapacaktır. (Unweld > 0 derece).

Note

Rhino karmaşık bir kapalı çoklu yüzey'dan kesintisiz (kapalı) bir mesh oluşturduğunda NURBS nesne, sonuçta ortaya çıkan mesh, dışa aktarıldığında, diğer programlara içe aktarılamayacak kadar büyük bir mesh oluşturabilir. Birleştirilen mesh'ün patlamasından kaynaklanan basit mesh'ler yeterince küçük olabilir.
İçe aktarılan *.stl dosyaları gibi tamamen kaynaklanmamış mesh'ler, ayrı ayrı mesh yüzlere patlat ayrılacak ve her bir mesh yüz için mevcut dosyada ayrı bir mesh elde edilecektir. Bunun için gereken ek yük, kullanılan bellek miktarını büyük ölçüde artırabilir ve potansiyel olarak çökmeye neden olabilir. Bir mesh'in tamamen kaynaklanması (Weld komutu, 180 derece) ve ardından kaynağı sökme (Unweld komutu) 20-30 derece gibi makul bir açıda, mesh'ün birden fazla çokgen yüz içeren daha yönetilebilir sayıda mesh'ler'e patlat dönüşmesine izin verebilir.

Kafes kontrolleri

Eğriler, yüzeyler, kafesler.

çoklu yüzey

Yüzeyler. Alt-yüzey malzeme ataması korunacak.

Çoklu eğri

Tek segmentli eğriler.

Polyline

Tek bölümlü çizgiler/eğriler.

Text

Eğriler.

Metin alanları bloklar halinde

Statik metin dizeler.

ExplodeBlock

Araç Çubuğu	Menü
Blok	Düzenle Bloklar Bloğu Patlat

ExplodeBlock komutu, blokları bileşen nesnelere (iç içe geçmiş bloklar dahil) azaltır.

Adımlar

Patlat'a bloklar seçin.

Komut satırı seçenekleri
AllBlocks	Dosyadaki tüm blokları patlatır.
GroupOutput	Groups ortaya çıkan nesneler.

Explode ve ExplodeBlock

Metin Alanları içeren blok örneklerini patlatırken, Explode ve ExplodeBlock komutlar farklı sonuçlar üretir.

ExplodeBlock komutu orijinal Metin Alanlarını korur.
Explode komutu, Metin Alanlarını statik metin dizeleri olarak çözümler.

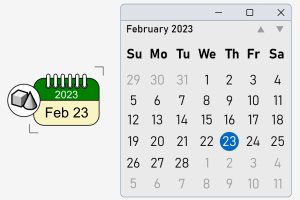

Tarih Metin Alanı, blok örneğinin ExplodeBlock komutu tarafından patlatılmasından sonra hala sistem tarihini döndürür.
