Teknik görüntüleme modu
Araçlar > Options > View > Görüntü Modları > Teknik

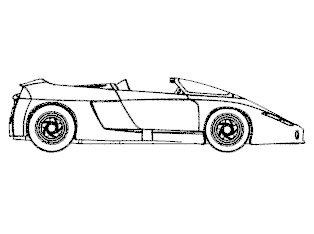

Teknik görüntüleme modu, 3 boyutlu nesnelerin teknik çizimini simüle eder. Kapalı silüetler, kesişimler, kıvrımlar ve kenarlıklar noktalı çizgilerle çizilir ve siz görünüm'i değiştirdikçe bunlar gerçek zamanlı olarak güncellenir.
görüntüleme modu Seçenekler
Name
Name / görüntüleme modu.
Viewport ayarları
Background
Görünüm Penceresi arka plan rengini belirtir.
Uygulama ayarlarını kullan
Belirtilen ayarları kullanın Görünüm -> Renk Options.
Solid renk
Bir renk seçmek için
- Renk örneğini tıklayın.
Resim dosyası
Görünüm Penceresi arka planı için bir görüntü belirtir.
Görüntü dosyası isim
- isim dosyasını yazın veya bu dosyaya göz atın.
Degrade 2 renk
Üst ve alt renk arasında karışır.
Üst renk / Alt renk
Bir renk seçmek için
- Renk örneğini tıklayın.
Gradyan 4 renk
Görünüm Penceresi köşelerinden başlayarak dört renk arasında karışımlar yapar.
Sol üst renk / Sağ üst renk / Sol alt renk / Sağ alt renk
Bir renk seçmek için
- Renk örneğini tıklayın.
Oluşturma ayarlarını kullan
Geçerli oluşturucu tarafından belirlenen arka plan ayarları tarafından kullanılan renkleri ve aydınlatmayı görüntüler.
Transparent
Siyah ve %0,0 alfa değeri kullanarak Görünüm Penceresi arka planı oluşturur. Bu işe yarar Render çıktı ve için ViewCaptureToFile.
Gölgeleme ayarları
Nesneleri gölgeleme
Görünüm Penceresi'ı opak gölgeli moda ayarlar.
Düz gölgeleme
Mevcut Görünüm Penceresi'u yumuşatma olmadan gölgeler, böylece bireysel oluşturma mesh yüzleri görünür olur.
Bakınız: FlatShade.
Renk ve malzeme kullanımı
Tüm nesneler için tek renk
nesne renkleri yok sayar ve gölgeleme için tek bir renk kullanır.
malzeme oluşturuluyor
Oluşturmayı kullanan gölgeler malzeme.
Tüm nesneler için özel malzeme
tıklayın Customize Özel malzeme'ı belirtmek için düğme
Customize
Şunu açar: Özel nesne Nitelik Ayarları iletişim kutusu kutu.
Arka yüz ayarları
Arka yüzün rengini değiştirir (karşı taraftaki taraf) yüzey normal yön).
Ön yüz ayarlarını kullan
Renk değişimi yok.
Arka yüzleri ayır
Arkadan görülen yüzeyler saydam olacaktır.
nesnenin rengini kullan
Arkadan görüntülenen yüzeyler nesne'da belirtilen rengi kullanır Properties.
Tüm arka yüzler için tek renk
Tüm arka yüzler, nesne rengine bakılmaksızın belirli bir rengi görüntüler.
Gloss
Şunu ayarlar: parlak arka yüz için malzeme. Bu, ön yüz malzeme'den farklı olabilir.
Transparency
Şunu ayarlar: saydamlık arka yüz için malzeme. Bu, ön yüz malzeme'den farklı olabilir.
Tek arka yüz rengi
Tüm arka yüzler için tek bir renk ayarlar.
Bir renk seçmek için
- Renk örneğini tıklayın.
malzeme oluşturuluyor
Oluşturmayı kullanan gölgeler malzeme.
Tüm arka yüzler için özel malzeme
tıklayın Customize Özel malzeme'ı belirtmek için düğme
Customize
Şunu açar: Özel nesne Nitelik Ayarları iletişim kutusu kutu.
Gölgeleme efektleri
Standart gölgeleme
Normal katı gölgelemeyi kullanır.
Paralel çizgiler
Gölgelendirme için paralel çizgiler kullanır.
Genişlik (piksel cinsinden)
Çizgilerin genişliği.
Ayırma (satırlar halinde)
Çizgiler arasındaki mesafe.
Döndürme (derece cinsinden)
Çizgilerin dönme açısı.
Görünürlük
görüntüleme modu'da hangi öğelerin görüneceğini belirtir.
Eğrileri göster
Gösteriler eğriler nesneler.
Gizli satırları göster
Gizli satırları şu şekilde görüntüler: kesikli çizgiler.
Kenarları Göster
yüzey görüntüler kenarlar ve mesh parça sınırları.
Siluetleri göster
yüzeyi gösterir Siluetler.
Kırışıklıkları göster
Ekranlar kırışıklıklar yüzeylerde.
Dikişleri göster
yüzey görüntüler dikişler.
Kavşakları göster
Ekranlar kavşaklar yüzeyler arasındadır.
Işıkları göster
Gösteriler ışıklar nesneler
Kırpma düzlemlerini göster
Gösteriler Kırpma düzlemleri nesneler.
Metni göster
Gösteriler metin bloklar.
Ek açıklamaları göster
Gösteriler ek açıklamalar nesneler.
Noktaları göster
Gösteriler noktalar nesneler.
Nokta bulutlarını göster
Gösteriler nokta bulutları nesneler
Aydınlatma şeması
Bkz. Aydınlatma şeması ayarlar.
Grid
Nesneler
Bkz. Nesne ayarları.
Noktalar
Bkz. Nokta Ayarları.
Eğriler
Bkz. Eğri Ayarları.
Çizgiler
Bkz. Lines ayarlar.
Kesim Düzlemleri
Gölgeler
Bkz. Gölge ayarları.
Diğer Ayarlar
Bkz. Diğer Ayarlar.
Varsayılanları Geri Yükle
Varsayılan sistem değerlerini geri yükler. Tüm özel görünüm ayarları kaybolacak.
