Split
|
Araç Çubuğu |
Menü |
Shortcut |
|---|---|---|
|
|
Düzenle Böl Yüzey Surface Düzenleme Araçları Split en izoeğri SubD Araçları Düzenle Split Edge Döngüde |
Ctrl + Shift + S |

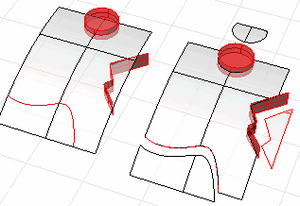

Split komutu, diğer nesneleri kesici olarak kullanarak nesneleri parçalara ayırır.
Note
- Kullanım Untrim yüzey'dan kırpma sınırını kaldırmak için.
- Bir eğri ile bir yüzeyi böl yaptığınızda planı varsayılan Üst, Ön ve Sağ görünüm gibi paralel görünüm, kesme eğri yüzey üzerinde görünüm yönünde yansıtılır.
- Açılı bir paralel veya varsayılan Perspektif görünüm gibi bir perspektifte görünüm düzlemsel eğri bir böl bir yüzey yaptığınızda, kesme eğri yüzey üzerine eğri düzlem'e dik bir yönde yansıtılır.
- Açılı bir paralel veya perspektifte görünüm 3 boyutlu eğri ile böl bir yüzey yaptığınızda, kesme eğri en yakın noktalar tarafından yüzey üzerine çekilir.
-
Plan dışı bir görünüm içindeki böl ve çoklu yüzey için, eğri kesme işleminin tamamen çoklu yüzey üzerinde yer almayan bir kısmı varsa, Split komutu tasarlandığı gibi başarısız olacaktır.
Adımlar
Kullanım Kılavuzu - Eğrileri ve Yüzeyleri Düzenle
Komut satırı seçenekleri
Nokta (Yalnızca eğriler)
eğri üzerinde konumları seçin.
İzoeğri (Yalnızca yüzeyler)
Split ve kendi başına nesne izoeğriler. Bu seçenek yalnızca tek bir yüzey seçildiğinde görünür.
Yakalamak için Int nesne yakalama kullanın izoeğriler kavşaklar.
Yön
U
Bir yüzeyi şununla böler: izoeğriler yüzey u içinde yön.
V
Bir yüzeyi şununla böler: izoeğriler yüzey v'de yön.
Both
Bir yüzeyi şununla böler: izoeğriler hem u hem de v'de yol tarifi.
AçKapat
Yönü u ve v arasında değiştirir yol tarifi.
Shrink
Ortaya çıkan temeldeki kırpılmamış yüzeyin, aşağıdakine benzer kırpma sınırlarına yakın şekilde küçülüp daralmayacağını belirler. ShrinkTrimmedSrf komutu.
EdgeLoop (SubD only)
Bir SubD'ı seçilen kenarlar boyunca ayırır.
Adımlar
- Bir SubD seçin.
- SubD ila böl arasındaki kenarları seçin.
ShareCorners
Yeni köşe köşelerinin olup olmayacağını belirtir buruşuk.
Mesh/SubD edge loop selection
Bir kenar döngüsünün tamamını seçmek için
-
Çift tıklama bir kenar.
Bir kenar döngüsü aralığı seçmek için
- Click döngüdeki iki kenar.
-
Çift tıklama arada bir kenar.
Bir kenar döngüsünün seçimini kaldırmak için
-
Ctrl(CMD)+çift tıklama seçilen bir döngüde bir kenar.
Mesh/SubD edge ring selection (Post-selection)
Bir kenar zil sesinin tamamını seçmek için
-
Click bir kenar.
-
Alt+çift tıklama ringdeki sonraki kenar.
Bir kenar zil sesi aralığı seçmek için
-
Click halkadaki iki kenar.
-
Alt+çift tıklama seçilen kenarlardan birinin arasında ve yanında bir kenar.
Bir kenar zil sesinin seçimini kaldırmak için
-
Ctrl(CMD)+Alt+çift tıklama seçilen bir zilde bir kenar.
Mesh/SubD face loop selection (Post-selection)
Bir yüz döngüsünün tamamını seçmek için
-
Click bir yüz.
-
Çift tıklama döngü yönüne karar veren bir sonraki yüz.
Bir yüz döngüsü aralığı seçmek için
-
Click döngüde iki yüz.
-
Çift tıklama seçilen yüzlerden birinin arasında ve yanında bir yüz.
Bir yüz döngüsünün seçimini kaldırmak için
-
Ctrl(CMD)+çift tıklama seçilen bir döngüde bir yüz.
Flood fill mesh/SubD face selection within a boundary (Pre-selection)
Kenarların veya yüzlerin sınırı içindeki tüm yüzleri seçmek için
-
Sınır tanımlamak için kenarları veya yüzleri seçin.
-
Click seçilmemiş yüzlerle çevrili bir yüz.
-
Çift tıklama tekrar yüz.
Mesh/SubD vertex chain selection (Post-selection)
Bir köşe zincirinin tamamını seçmek için
-
Click bir köşe.
-
Çift tıklama zincirin yönünü belirleyen bir sonraki köşe.
Bir köşe zinciri aralığı seçmek için
-
Click zincirdeki iki köşe.
-
Çift tıklama seçilen köşelerden birinin arasında ve yanında bir köşe.
Bir köşe zincirinin seçimini kaldırmak için
-
Ctrl(CMD)+çift tıklama Seçilen bir zincirdeki bir köşe.

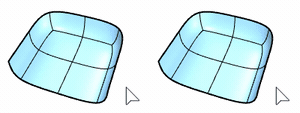

yüzey teğet kenar zincir seçimi (Seçim Sonrası)
Teğet kenar zinciri seçmek için
-
Çift tıklama zincirde bir yüzey kenarı.
Teğet kenar zincirinin seçimini kaldırmak için
-
Ctrl(CMD)+çift tıklama seçilen zincirin bir kenar'ı.
