Materials

Rhino 9 kılavuzuna dön

Materials komutu açılır Materials Yerleşik Rhino oluşturucu tarafından kullanılacak rengi, kaplamayı, saydamlığı, doku ve çıkıntıyı belirten panel.

Kullanım Kılavuzu - Oluşturmanın Temelleri

Malzemeler Panel

Name

malzeme'ın isim'i.

Blend

Karışım malzeme bir faktörle harmanlanmış iki alt malzeme içerir.

Material Ayarlarını Karıştır

Yeni bir malzeme ekle

Türlere göre yeni bir malzeme seçin.

• malzeme'i düzenlemek için malzeme isim öğesine tıklayın.
• Bir malzeme eklendiğinde, malzeme isim öğesine sağ tıklayarak bağlam menü eylemler için.

Klasöre göz at

Şuradan yeni bir malzeme türü ekleyin: Material Tarayıcı Türü.

malzeme'ı kaldır

Eklenmekte olan malzeme'ı silin.

malzeme'ı aç/kapat

malzeme'ı etkinleştirin veya devre dışı bırakın.

Karışım miktarı

Karışım miktarı değeri iki malzemenin karışım oranını kontrol eder.

Özel

Varsayılan malzeme beyaz ve mattır, yansıtma veya saydamlık yoktur.

Özel Ayarlar

Color

malzeme tabanını ayarlar (aynı zamanda dağınık) renk.

• Renk örneğinden bir renk seçmek için renk örneğini tıklayın. Renk Seç diyalog.

  Daha fazla renk eylemi...

Parlak kaplama

Parlak kaplama kontrolü, vurguyu mattan parlaka ayarlar ve parlak alanın rengini ayarlar.

• Değeri değiştirmek için kaydırıcıyı hareket ettirin.

• Bir sayı girmek için kaydırıcıyı çift tıklayın.

• Renk örneğinden bir renk seçmek için renk örneğini tıklayın. Renk Seç diyalog.

  Daha fazla renk eylemi...

Reflectivity

Yansıtıcılık ayarı, malzeme'ın yansıtma miktarını ayarlar ve yansıtıcı rengi ayarlar.

• Değeri değiştirmek için kaydırıcıyı hareket ettirin.

• Bir sayı girmek için kaydırıcıyı çift tıklayın.

• Renk örneğinden bir renk seçmek için renk örneğini tıklayın. Renk Seç diyalog.

  Daha fazla renk eylemi...

Transparency

Bir nesnenin saydamlığını ayarlar. Render görüntü.

• Değeri değiştirmek için kaydırıcıyı hareket ettirin.

• Bir sayı girmek için kaydırıcıyı çift tıklayın.

• Renk örneğinden bir renk seçmek için renk örneğini tıklayın. Renk Seç diyalog.

  Daha fazla renk eylemi...

Textures

Dokular (görüntüler veya prosedürel dokular) renk, saydamlık, çıkıntı ve ortam için kullanılabilir.

Desteklenen resim formatları

Rhino aşağıdaki dosya formatlarını destekler:

Saydamlık şu formatlarda desteklenmez:

• JPEG - JFIF Uyumlu (*.jpg, *.jpeg, *.jpe)
• Windows Bitmap (*.bmp)

Saydamlık şu formatlarda desteklenir:

• DDS dosyaları (*.dds)
• HDRi dosyaları (*.hdr, *.hdri)
• OpenEXR dosyaları (*.exr)
• Taşınabilir Ağ Grafikleri (*.png)
• Etiketli Resim dosya biçimi (*.tif, *.tiff)
• Truevision Targa (*.tga)

Color

malzeme'ın rengi olarak kullanılacak bir doku belirtir.

Transparency

malzeme'ın saydamlığını kontrol etmek için bir doku kullanır.

Çarpma / Normal

malzeme'ın çıkıntı derinliğini veya nesnenin normal yönünü kontrol etmek için bir doku kullanır.

Çarpma ve Normal haritalar, oluşturma sırasında yüzey şeklini değiştirmeden yüzeylere ayrıntılar ekler.

Environment

malzeme'ın ortam yansıması olarak bir doku kullanır.

Resim bir olmalıdır açısal harita veya ışık sondası projeksiyon (küresel) görüntü. Diğer görüntü projeksiyonları yansıma efekti üretecektir ancak bozulacak ve gerçekçi ortam yansımasını üretmeyecektir.

Gelişmiş Ayarlar

Kendinden aydınlatma

malzeme'ın, dağınık aydınlatmayı etkinleştirerek dağınık rengini gölgeleme ve gölgelendirmeyle oluşturmasına izin verir.

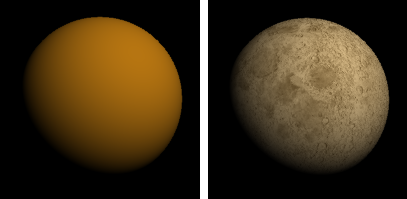

dağınık aydınlatma kapalı (sol) ve açık (sağ).

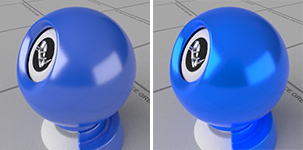

Fresnel yansıması

Nesnelerin bakış açılarında tamamen yansımasına ve nesne önden bakıldığında yalnızca hafifçe yansımasına neden olur.

Bu efekt, cam, plastik gibi birçok saydam veya yarı saydam malzemeyi ve lamine kağıt, cilalı ahşap ve boya gibi ince saydam cilaya sahip malzemeleri simüle eder.

Alfa saydamlığı

Bitmap doku'ın alfa kanalıyla nesne saydamlığını kontrol eder.

Yansıma cilası

yüzey yansımalarını bulanık hale getirir. Ayna ve krom gibi mükemmel yansıtıcı yüzeyler için %100 cila kullanın. Daha düşük değerler, belirli plastikler ve zımparalanmış yüzey buzlu cam gibi malzemeleri modeller.

Bu ayarın değiştirilmesi oluşturma süresini artırabilir.

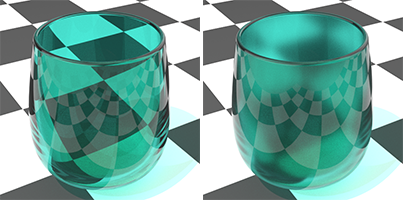

Saydam netlik

malzeme netliğini kontrol eder.

Emisyon rengi

Gölgeli sonuca bir renk ekler. Aydınlatmayı hesaba katmaz, dolayısıyla emisyon rengi beyazsa nesne her zaman beyaz görünecektir. Emisyon rengi gri ise, nesnenin tüm parçaları aksi durumda olduğundan daha parlak görünecektir.

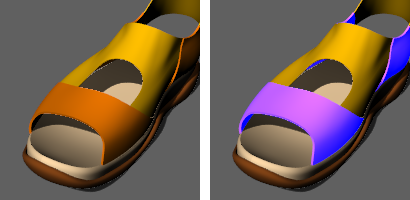

Turuncu malzeme emisyon rengi siyah (sol); emisyon rengi mavi (sağda).

Çift Taraflı

Çift Taraflı malzeme, tek bir yüzey veya mesh gibi fiziksel kalınlığı olmayan "ince" bir nesnenin ön ve arka taraflarında farklı malzemelerin görüntülenmesine olanak tanır.

Çift Taraflı Material

Ön

malzeme, bir nesnenin ön tarafında görüntülenir.

Arka

malzeme, aynı nesnenin arka tarafında görüntülenir.

Emission

Emisyon malzeme, nesneyi bir aydınlatma kaynağına dönüştürmek için bir nesneye atanabilir.

Emission

Color

Aydınlatıcı renk.

Renk Seç iletişim kutusu Kelvin renklerinin bir listesini gösterir.

• Renk örneğinden bir renk seçmek için renk örneğini tıklayın. Renk Seç diyalog.

  Daha fazla renk eylemi...

Intensity

ışık parlaklığı.

• Değeri değiştirmek için kaydırıcıyı hareket ettirin.

• Bir sayı girmek için kaydırıcıyı çift tıklayın.

Taşlar

Önceden ayarlanmış Mücevher malzemeleri, önceden ayarlanmış mücevher seçenekleri sunar. Diğer ayarlar mücevher türüne göre önceden belirlenir.

Taşlar

Type

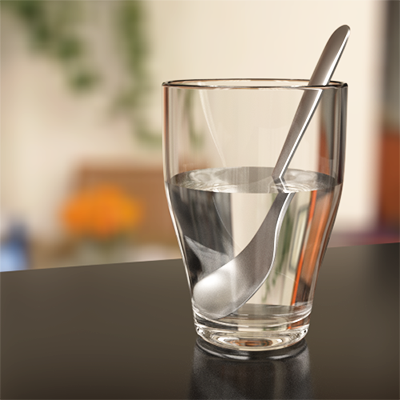

Glass

Ön ayarlı Cam malzeme türü, Color, Donve kırılma indeksi değiştirilecek ayarlar. Diğer ayarlar önceden belirlenmiştir.

Glass

Glass

Color

Cam rengini ayarlar.

• Renk örneğinden bir renk seçmek için renk örneğini tıklayın. Renk Seç diyalog.

  Daha fazla renk eylemi...

Clarity

Saydam netliği ayarlar.

• Değeri değiştirmek için kaydırıcıyı hareket ettirin.

• Bir sayı girmek için kaydırıcıyı çift tıklayın.

Metal

Ön ayarlı Metal malzeme, Color ve Lehçe değiştirilmek üzere.

Diğer ayarlar metal türüne göre önceden belirlenir.

Pirinç	Bronz	krom
Bakır	Altın	Altın (Sarı)
Platin	Gümüş	Paslanmaz çelik
Çelik	Titanyum

Metal

Color

Metal rengini ayarlar.

• Renk örneğinden bir renk seçmek için renk örneğini tıklayın. Renk Seç diyalog.

  Daha fazla renk eylemi...

Yansıma cilası

Yansıma keskinliğini ayarlar.

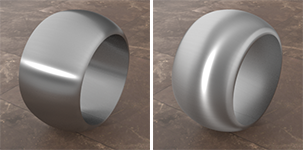

Yansıma cilası (solda) alçaktan yükseğe (sağda).

Paint

Ön ayarlı Paint malzeme, Color ve Glossiness değiştirilmek üzere.

Kırmızı boya

Color

dağınık'ı ayarlar renk.

Glossiness

Şunu ayarlar: Fresnel yansıması ve Yansıma cilası.

Fiziksel Tabanlı

Fiziksel Tabanlı İşleme (PBR), fotogerçekçi işlemeler oluşturmak için gerçek dünyadaki ışıklar ve yüzeyler arasındaki etkileşimi simüle eder. Farklı malzeme türleri genellikle farklı gölgeleme yöntemleri kullanır. Fiziksel tabanlı malzeme türü, birkaç gölgeleme yöntemini tek bir malzeme içinde birleştirir.

Fiziksel Tabanlı Material

Temel renk

Hiçbir doku atanmadığında görüntülenen malzeme'ın dağınık rengi.

• Renk örneğinden bir renk seçmek için renk örneğini tıklayın. Renk Seç diyalog.

  Daha fazla renk eylemi...

Roughness

nesne yüzey düzgünlüğünü kontrol eder. Pürüzlü yüzeyler ışık ışınlarını daha geniş bir açı aralığında yansıtır ve yansımayı bulanıklaştırır.

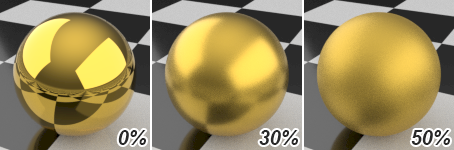

%0 en keskin yansımaya sahiptir. Değerin arttırılması yansımayı bulanıklaştırır.

• Değeri değiştirmek için kaydırıcıyı hareket ettirin.

• Bir sayı girmek için kaydırıcıyı çift tıklayın.

Metallic

malzeme'a metal bir görünüm kazandırmak için etkinleştirin.

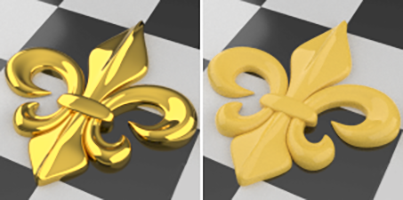

Metalik etkin (solda) ve devre dışı (sağda)

Opacity

nesne saydamlığını kontrol eder.

• Değeri değiştirmek için kaydırıcıyı hareket ettirin.

• Bir sayı girmek için kaydırıcıyı çift tıklayın.

Saydamlığı artırmak için kaydırıcıyı sola doğru hareket ettirin. Saydam malzemeler render süresini arttırır.

IOR

Kırılma indeksini ayarlar. Ayrıntılar...

• Transmission Işın sıçramalarının ayarı, işlemede kaç tane saydam nesnenin görüleceğini sınırlar.

Ayrıntılar ayarları ▼

Gölgelendirme yöntemlerini etkinleştirmek veya devre dışı bırakmak için bu düğme'a tıklayın.

Mevcut Fiziksel Tabanlı Material'ya dokular ekleyin

Geçerli PBR'ye malzeme eklenecek daha fazla görüntü dosyası seçin. Texture Seçim iletişim kutusu görüntü dosyalarını PBR malzeme ayarlarına atamanız için açılacaktır.

Ayrıntılı ayarlar

Click Ayrıntılar ayarları Gölgelendirme yöntemlerini etkinleştirmek/devre dışı bırakmak için.

Herhangi bir ayar yapıldığında (doku atamak için tıklayın)ayar, atanan doku tarafından kontrol edilebilir.

• Onay kutusu doku'u etkinleştirir veya devre dışı bırakır.
• Yüzde değeri doku etkisini kontrol eder.

Temel Renk / Metalik / Pürüzlülük

Temel Renk

Hiçbir doku atanmadığında görüntülenen malzeme'ın dağınık rengi.

• Renk örneğinden bir renk seçmek için renk örneğini tıklayın. Renk Seç diyalog.

  Daha fazla renk eylemi...

Alfa saydamlığı

Bitmap doku'ın alfa kanalıyla nesne saydamlığını kontrol eder.

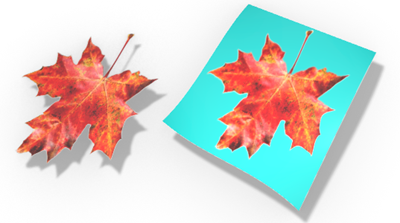

Alfa saydamlığı açık (sol) ve kapalı (sağ).

Metallic

malzeme'a metal bir görünüm kazandırır. Ayrıntılar...

Metalik doku şeklinde bir Bitmap görüntüsü. Saf beyaz tamamen metalik olacaktır.

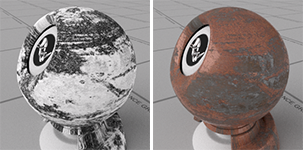

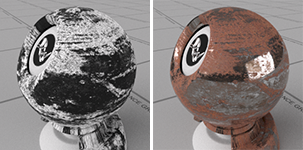

Metalik doku içeren (solda) ve olmayan (sağda) paslanmış bir demir malzeme.

Roughness

malzeme düzgünlüğünü kontrol eder. Ayrıntılar...

Metalik doku için Bitmap görüntüsü pürüzlülük doku olarak kullanılabilir, ancak renklerin ters çevrilmiş paslanmamış kısım yerine paslanmış kısma pürüzlülük kazandırmak için.

Orijinal Bitmap görüntüsü, pürüzlülük doku olarak paslanmış kısmı yansıtıcı hale getirir.

Bitmap görüntüsünün ters çevrilmesi paslanmamış kısmı yansıtıcı hale getirir.

Yeraltı

Yeraltı parametreleri, ışık ışınlarının yarı saydam bir nesnenin yüzey kısmına nasıl nüfuz ettiğini ve nesne içine nasıl dağıldığını kontrol eder.

Amount



Saçılma Rengi



Saçılma Yarıçapı



• Saçılma Yarıçapı şunları temel alır: modeli birimler.

Spekülerlik

Aynasallık parametreleri, metal olmayan nesneler üzerindeki yansıma parlaklığını ölçeklendirir.

F0

Yansıma vurgusunun parlaklığını ölçeklendirir.

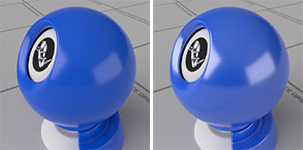

F0=0,5 (sol) ve 2,0 (sağ)

Tint

Aynasallığın temel renkle renklendirildiği miktar.

Renk Tonu=0 (sol) ve 1,0 (sağ)

Anizotropi

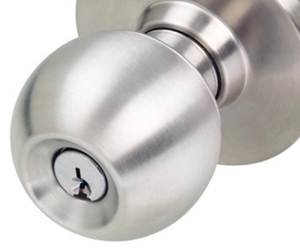

Anizotropi parametreleri, yönlü fırçalanmış metal malzemeleri simüle etmek için aynasal vurgunun en boy oranını ve yönelimini kontrol eder.

Amount

Aynasal vurgunun en boy oranını değiştirir.

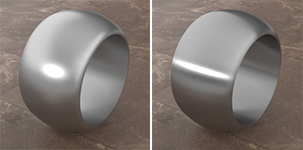

Tutar = 0,5 (sol) ve 1,0 (sağ)

Rotation

Aynasal vurgunun açısını değiştirir. Değer 0 (0°) ile 1,0 (360°) arasında olabilir.

Döndürme = 0 (sol) ve 0,25 (sağ)

• Anizotropi UV doku uzayına dayalıdır. Aynasal vurgu, nesne'lerin düzenlenmesiyle yönlendirilebilir. doku eşleme Özellikler.

parlaklık

Parlaklık parametreleri, genellikle ipek gibi bazı kumaşlarda görülen kenar aynası efektini taklit eder.

Artıyor Roughness jant aynasını bulanıklaştırır.

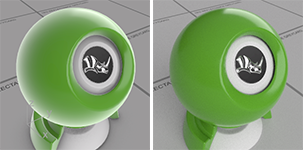

Parlaklık efekti olan (solda) ve olmayan (sağda) bir malzeme.

Amount

Jant aynasının genişliğini kontrol eder.

Tint

Jant aynasının temel renkle renklendirildiği miktar.

Renk Tonu = 0 (sol) ve 1,0 (sağ)

Vernik

Vernik parametreleri, bir arabanın temel boyasının üzerindeki yüksek derecede yansıtıcı katman tabakasını simüle eder.

Amount

Saydam kaplamanın yansıma yoğunluğunu kontrol eder.

Çarpma / Normal

Bump, yüzeyin inişli çıkışlı görünmesini sağlamak için doku'nin gri tonlamalı değerlerini kullanır. Normal, yüzey normallerini değiştirmek için bir doku'un RGB değerlerini kullanır.

Tümsek veya normal harita, gerçekçiliği artırmak için vernik üzerine "portakal kabuğu" ekler.

Roughness

Saydam kaplamanın pürüzlülüğünü kontrol eder.

Baz boyanın pürüzlülüğü şu şekilde kontrol edilir: temel pürüzlülük ayarı.

Opacity

Opaklık parametreleri malzeme'ın saydamlığını kontrol eder.

Amount

nesnenin saydamlık düzeyini değiştirir.

• Değer 1,0'dan küçük olduğunda kırılma etkili olacaktır.
• nesnenin bir kısmını tamamen görünmez yapmak istiyorsanız, Alpha doku.

IOR

Şunu ayarlar: kırılma indeksi.

Roughness

Kırılmanın pürüzlülüğünü kontrol eder.

• Yansımanın pürüzlülüğü şu şekilde kontrol edilir: temel pürüzlülük ayarı.

Pürüzlülük = 0 (sol) ve 0,2 (sağ)

Alpha

nesne görünürlüğünü değiştirir. Alfa değerinin düşürülmesi aynı zamanda kırılma etkisini de azaltır.

Değer 0 olarak ayarlandığında, nesne tamamen görünmez olacaktır.

Siyah beyaz bir Bitmap görüntü.

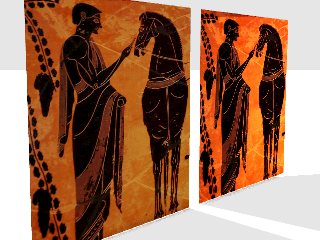

Bitmap görüntüsünün Miktar (sol) ve Alfa (sağ) dokuları olarak kullanılması arasındaki fark.

Emission

Emisyon parametreleri bir nesneyi bir ışık kaynağına dönüştürür.

Neon ışıkları olarak emisyonlu borular

Color

Aydınlatma rengi.

• Bir doku atandığında dokuların renkleri aydınlatma renkleri olacaktır.

Multiplier

Aydınlatma yoğunluğunu artırır veya azaltır.

• malzeme şununla oluşturulacak: temel renk Çarpan 0 olarak ayarlandığında.

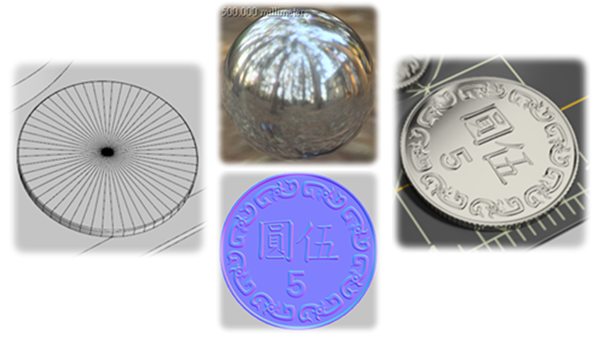

Çarpma / Normal ve yer değiştirme

Çarpma / Normal ve yer değiştirme parametreleri, bir nesnenin yüzey'ına ayrıntılar eklemek için dokuları kullanır.

Tümsek / Normal Harita

Bir çarpma haritası, yüzeyin inişli çıkışlı görünmesini sağlamak için doku'in gri tonlamalı değerlerini kullanır.

Normal bir harita, yüzey normal yönlerini değiştirmek için bir Bitmap görüntüsünün RGB değerlerini kullanır.

Normal haritalı/haritasız metalik malzeme kullanan iki düz silindir (sağda) (solda).

Yer Değiştirme Haritası

Yer değiştirme, bir nesnenin oluşturma mesh köşelerini taşımak için bir doku'ın gri tonlamalı değerlerini kullanır.

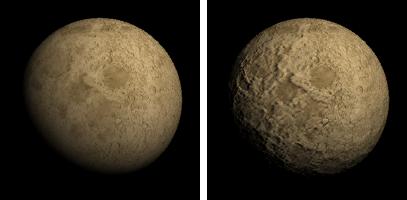

nesnenin oluşturmasını mesh'ler (sağ) fiziksel olarak bozmak için bir yer değiştirme doku (sol) kullanılır.

• Yer değiştirme dayanmaktadır modeli birimler.

• Kullanmanız gerekebilir özel mesh'ler İyi bir yer değiştirme elde etmek için yeterince yoğun işleme mesh'ler oluşturmak için Nesne Özellikleri içinde.
• nesne'ları kullanın Displacement PBR Yer Değiştirme kalitesini kontrol etmek için Özellikler.

Ortam Tıkanıklığı

Ortam Tıkanması parametreleri, nesneye ortamın ışık sahte gölgelerini eklemek için bir Bitmap görüntüsü kullanır.

Ortam Tıkanıklığı Haritası

Ortam kapanma haritası, model oluşturulduğunda ortamın ışık dolaylı aydınlatma bilgilerini depolamak için işlemedeki 3D modelden oluşturulan bir Bitmap görüntüsüdür.

Ortam Tıkanması doku (solda), tuğlalar arasındaki derin boşluklara (sağda) ortam gölgeleri ekler.


Name

malzeme'ın isim'i.

• Bir görüntü dosyası Rhino nesneye sürüklendiğinde, bir Resim malzeme oluşturulur ve nesneye atanır. Görüntü dosyası isim, malzeme isim olur.
• Bir resim için döşeme değiştirilemez doku.

Resim

Resim basit bir Bitmap görüntüsü içeriyor.

Texture

Name

Bitmap dosyasının yolu ve isim'i.

Ayrıca bkz. Bitmap Texture.

Kendinden aydınlatma

Kendini Aydınlatma seçeneği, görüntünün her zaman tam yoğunlukta görüntülenmesine ve ışık veya gölgeden etkilenmemesine neden olur.

Otomatik Aydınlatma kapalı (solda) ve açık (sağda).

Gri Tonlamalı

Gri tonlamalı seçeneği görüntü rengini 256 griye ayarlar.

Klasöre göz at

Bilgisayarda harici bir Bitmap görüntü dosyası seçin.

doku'ı kaldır

Eklenmekte olan doku'ı silin.

Transparency

Görüntünün saydamlık ayarlarını belirtir. Görüntüde herhangi bir alfa kanalının belirtilmemesi durumunda alfa kanalı olarak kullanılacak saydam rengi belirtin.

JPEG (.jpg; .jpeg), PCX (.pcx) veya Windows Bitmap (.bmp) kullanılırken saydamlık desteklenmez

Alfa kanalını kullan

Saydamlığı belirlemek için görüntü alfa kanalının kullanılacağını belirtir.

Renk maskesini kullan

Saydamlığı belirlemek için görüntüdeki bir rengin kullanılacağını belirtir.

Renk seçici

Tolerance:

tolerans doku renginin saydamlık rengiyle eşleşip eşleşmediğini belirlemek için kullanılacak.

Object saydamlık

Tüm nesne için saydamlık miktarını ayarlar.

Notlar

Fareyi küçük resmin üzerine getirdiğinizde araç ipucunda görünen malzeme dosyasında saklanan ekstra metin bilgileri.

Plaster

Ön ayarlı Alçı malzeme, varsayılan mat, yansıtıcı olmayan, dokusuz malzeme'dur. Yalnızca Color değiştirilebilir.

Color

dağınık'ı ayarlar renk.

Plastic

Ön ayarlı Plastik malzeme, Color, Reflectivity, Lehçe, Transparencyve Clarity değiştirilmek üzere.

Color

dağınık'ı ayarlar Color.

Reflectivity

Şunu ayarlar: Reflectivity.

Transparency

Şunu ayarlar: Transparency.

Saydam netlik

Şunu ayarlar: Saydamlık netliği.

Oluşturma içeriğini kaydedin ve paylaşın

İşleme içeriği (malzemeler, ortamlar ve dokular) modellerde depolanır. Ayrıca dosyalara kaydedilebilir ve modeller arasında paylaşılabilirler. Libraries panel varsayılan içerik klasörünü görüntüler. İçerik, Rhino oturumları arasında veya Rhino penceresi ile disk klasörü arasında sürüklenip bırakılabilir.

Ayrıca bkz.

Anlık Görüntüler

Snapshots komutu kaydeder ve geri yükler Adlandırılmış Görünümler, Adlandırılmış Pozisyonlar, Layer Durumlar, aynı zamanda oluşturma ayarları, nesne ayarları dahil kilitli/gizli durum, görüntüleme modu, malzeme, pozisyon, ışık ayarları, eğri boru, yer değiştirme, kenar yumuşatma, kapatmave kalınlaşma.

Malzeme ve doku kullanın

Model sahnenizi oluşturun

Aynı malzemeleri birleştir

Rhino, aşağıdaki dosya işlemlerinde malzeme, ortam ve doku isim çakışmalarını algılar:

• Import bir model.
• Insert bir model.
• Paste farklı bir modelden nesneler
• Attach veya etkinleştir bir çalışma oturumu modeli.

Material Rhino Temelleri

Rhino for Windows'da malzemeler ve doku eşlemesi

RenderAssignMaterialToObjects komutu, komut-çizgi arasından seçilen nesnelere bir malzeme atar.

Komut satırı seçenekleri

PerFaceMaterials

Seçilen nesne alt yüzeylere atanmış malzemelere sahip olduğunda:

RecurseIntoBlocks

Bir blok örneği seçildiğinde:

Ayrıca bkz.

RenderAssignMaterialToLayer

komut-çizgi'den bir katman'ye bir malzeme atar.

RenderAssignMaterialToLayersOfObjects

komut-çizgi'den seçilen nesnenin katman'üne bir malzeme atar.
